圆角沉孔双折页铜制合页结构设计

　　在各类机电柜体、工业设备舱门、小型仪器防护门的结构设计环节，合页作为实现转动开合的核心连接件，其结构合理性直接决定了门板的开合顺畅度、安装便捷性与长期使用的可靠性。本次设计的双折页合页，针对常规直角合页易刮伤安装面、边缘磕碰掉漆的痛点做了针对性优化，两个页片的外露边角全部做了R角圆弧过渡处理，安装完成后不会在门板或框架表面留下尖锐凸起，既降低了安装调试阶段操作人员被划伤的风险，也能避免合页边角与线缆、附属零部件产生剐蹭磨损。

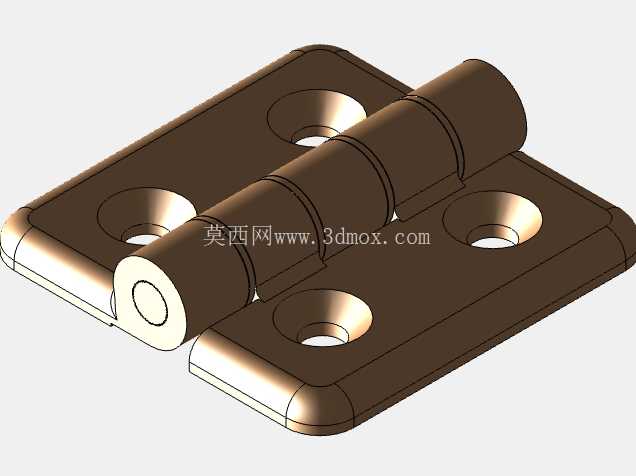

　　从安装适配维度看，每个页片上设置了三个沉头安装孔，孔位的沉孔深度经过精确核算，能够完全容纳标准沉头螺钉的头部，安装后螺钉端面与合页表面齐平，不会出现凸起干涉门板开合的问题；三个孔位呈等腰三角排布，相比两孔设计拥有更好的抗扭转性能，即便门板长期频繁开合产生交变载荷，也不容易出现合页松动、页片移位的情况。合页的转轴部分采用多段式卷圆结构，将转轴的接触长度均匀分布在三个卷圆段上，相比通长卷圆的结构，既减少了转轴与卷圆内壁的接触摩擦面积，降低开合阻尼，又能保证转轴的同轴度，避免长期使用后出现转轴歪斜、门板下垂错位的问题；转轴的两端做了封边处理，不会出现转轴从卷圆内滑脱的情况，同时卷圆的配合间隙控制在合理范围，既保证转动无卡滞，又不会因间隙过大导致门板晃动量超标。

　　在实际选型应用中，这类合页可适配厚度1.2mm至3mm的冷轧钢板柜体、铝合金型材框架设备、ABS塑料材质的仪器外壳，安装时不需要在门板或框架上做额外的避让槽，直接通过沉头螺钉固定即可，两个页片的贴合面平面度控制在0.1mm以内，安装后页片与安装面完全贴合，不会出现局部翘起导致的应力集中问题。从设计建模的细节来看，合页的页片厚度、卷圆外径、转轴直径的参数匹配经过了强度校核，能够承受单扇重量不超过15kg的门板载荷，开合寿命满足工业设备10000次以上的开合使用要求；页片表面的圆角过渡与沉孔的倒角做了连续衔接，不存在应力集中的锐角棱边，即便在有振动的设备工况下使用，也不容易出现应力开裂的问题。

　　在安装边界的适配性上，合页处于完全闭合状态时，两个页片的总厚度控制在合理范围，不会在门板与框架的拼接缝处产生过大的缝隙，能够满足一般工业设备的防护等级要求；当合页转动至最大开合角度时，卷圆部分不会与门板或框架的侧边产生干涉，最大开合角度可达到180度，能够满足设备检修时门板完全打开的使用需求，不需要额外在门板上加工避让缺口。针对不同的使用场景，该合页的结构参数可做等比例缩放调整，比如用于小型电子仪器外壳时可适当减小页片尺寸与安装孔间距，用于重型设备舱门时可增加页片厚度与转轴直径，核心的多段卷圆结构、圆角沉孔设计、三角排布孔位的设计逻辑可直接复用，能够大幅缩短同类连接件的建模与选型周期。建模过程中对合页的转动配合做了运动仿真验证，确认在全行程开合过程中无零件干涉，转动阻尼均匀，没有卡顿或松旷的区间，安装孔的位置公差控制在±0.05mm以内，能够满足批量加工时的互换性要求，不需要针对单个合页做安装孔位的配钻调整。
