韩标双联电源输入插座结构设计

　　这款韩标双联电源输入插座，主要面向出口韩国市场的民用电器、小型工业控制设备、桌面办公供电拓展场景设计，作为设备端的市电输入接口，承担着外接供电线路、为设备内部电路输送工频交流电的核心作用，区别于常见的国标、美标插座，其插套孔位的尺寸、间距、接地触点布局完全遵循韩国当地的市电接口规范，能够匹配韩标电源插头的插入尺寸，避免出现插头不兼容、插接过松或过紧导致的接触不良问题。

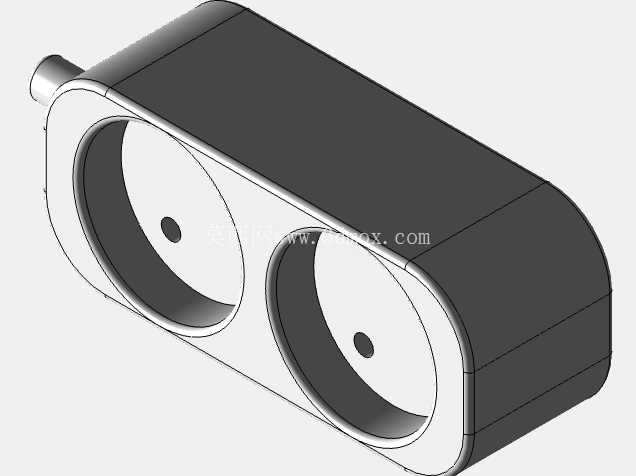

　　从结构设计思路来看，整体采用一体化注塑外壳搭配内置铜质插套组件的方案，外壳选用阻燃ABS工程塑料作为基材，能够满足电气配件的阻燃等级要求，避免过载发热引发的外壳起火风险，外壳边缘做了R2.5的圆角过渡处理，既可以消除注塑生产过程中的尖角披锋，也能避免安装使用过程中锐角划伤操作人员的手部。双联并排的孔位布局，在有限的壳体宽度内实现了两路供电接口的集成，相比单孔插座能够减少设备面板的开孔数量，降低面板加工的工序成本，同时两个插孔的中心间距经过反复校核，预留了足够的插头插拔操作空间，不会出现两个插头同时插入时互相干涉、无法完全插合的问题。

　　从安装边界与尺寸参数来看，壳体整体为圆角长方体结构，主体长度控制在72mm，宽度38mm，壳体厚度26mm，侧边预留的圆柱形进线护套直径为8mm，用于穿入设备内部的供电导线，护套与壳体结合处做了密封台阶设计，能够避免导线拉扯时的应力直接传递到内部接线端子上，提升接线部位的抗疲劳强度。安装方式采用背部卡接搭配前端面压紧的结构，设备面板仅需要开出对应尺寸的矩形安装孔，将插座从面板背部推入后，依靠壳体两侧的弹性卡爪即可卡紧在面板上，不需要额外使用螺丝固定，能够大幅提升装配线上的安装效率，卡爪的卡接行程设计为3mm，能够适配1.2mm到2.5mm厚度范围的设备面板，覆盖常见的钣金设备外壳、塑料机壳的面板厚度区间。

　　内部插套组件采用锡磷青铜一体冲压成型，插套的接触片部位做了弧形收口设计，插头插销插入时能够依靠铜片自身的弹性提供持续的接触压力，降低接触电阻，避免长期使用后接触片松弛导致的发热问题，插套与导线的连接部位采用铆压加焊锡的双重固定工艺，能够承受16A额定电流下的长期载流需求，不会因为接触部位电阻过大出现异常温升。两个插套组件之间设置了绝缘隔离筋，将火线、零线的导电部位完全分隔开，避免灰尘、金属碎屑落入导致的极间短路问题，隔离筋的高度超出插套最高点5mm，即使有细小的金属异物掉入插座内部，也不会直接搭接在两个导电插套之间。

　　在实际应用场景中，这款插座既可以作为桌面插排的核心接插件部件，也可以直接集成在小型工业控制柜、韩式出口家电、实验室测试设备的供电输入端，相比外露式的接线端子，这种一体化插座的防护等级更高，能够避免操作人员误触带电部位，提升用电安全性。设计过程中针对插拔寿命做了专项校核，插套的弹性变形量控制在材料的弹性变形区间内，按照单次插拔的变形量计算，能够满足至少5000次的插拔循环后，接触压力仍然保持在标准要求的范围内，不会出现接触不良的问题。外壳的表面采用细咬花处理，既可以提升外观质感，也能避免使用过程中表面残留指纹、划痕影响外观，进线部位的护套采用软质PVC材质，与导线外皮之间能够形成紧密的贴合，避免灰尘顺着导线间隙进入插座内部。

　　考虑到不同设备的接线需求，内部接线端子预留了4mm²导线的接入空间，既可以接1.5平方的常规设备供电线，也能够适配4平方的大载流导线，满足大功率设备的供电需求，端子部位的压紧螺丝采用防滑脱设计，拧松到最大位置时螺丝不会从端子座上脱落，避免装配过程中螺丝掉落进入设备内部造成短路隐患。整体结构没有多余的复杂零件，全部组件可以通过自动化装配线完成组装，生产过程中的良品率更容易控制，零件的注塑模具采用一模多腔的设计，外壳的生产效率高，单件成本能够控制在合理区间，适合大批量量产使用。
