工业机柜电气集成组件结构设计

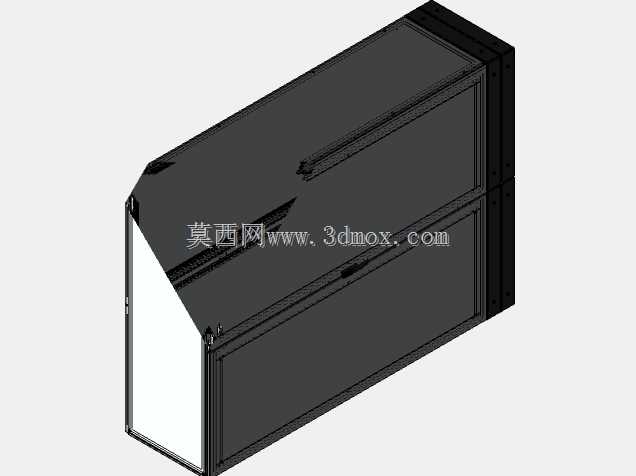

　　这套机柜电气集成组件的三维结构，主要面向工业现场的低压配电、设备信号中转与动力分配场景，常见于生产车间的生产线旁控制柜、自动化设备的主机柜、楼宇配电间的层间柜这类应用位置，承担着进线电源分断、负载回路保护、控制信号中转、现场设备供电的核心作用，是工业电气链路里直接对接末端执行设备的关键载体。从实际使用的角度看，这类组件的设计首先要匹配标准机柜的安装边界，适配19英寸标准安装立柱的孔位间距，整体安装深度预留足够的走线空间，避免柜内二次回路线缆过度弯折导致的绝缘层破损，同时要和柜内的散热风道预留间隙，保证大电流回路工作时产生的热量能顺着机柜的通风路径顺利排出，不会出现局部积热导致的元件寿命折损。

　　设计过程中优先考虑了元件排布的层级逻辑，主进线回路的元件布置在柜内上部区域，对应大线径动力线缆的进线位置，减少动力线的布线路径长度，降低线缆上的压降损耗；控制回路的小型元件布置在中部操作易达的区域，方便后期运维时的信号检测与参数调整；输出回路的端子排统一布置在柜内下部，对接现场设备的出线线缆，不同电压等级的端子排之间预留足够的电气安全间隙，避免强电回路对弱电信号产生电磁干扰。结构细节上，所有元件的安装卡扣都匹配标准DIN导轨的尺寸规格，不需要额外定制安装支架就能直接固定在柜内导轨上，元件之间的横向间距预留了接线操作的空间，哪怕是戴着绝缘手套的运维人员也能顺利完成端子接线与紧固操作，不会因为间隙过小导致相邻回路误碰短路。

　　安装边界的尺寸设定充分考虑了不同规格机柜的兼容性，整体组件的安装高度适配标准U位的模数要求，不需要对机柜原有安装梁进行二次加工就能完成装配，组件的进出线位置都预留了线缆固定座的安装位，能对进出柜的线缆进行可靠固定，避免设备运行时的振动拉扯导致端子接线松脱。功能层面这套集成组件覆盖了从电源进线的过载短路保护、分合控制，到各个输出回路的独立保护、状态指示，再到控制信号的转接、屏蔽处理的全链路需求，每个回路的元件排布都对应清晰的走线通道，强电动力线和弱电信号线走不同的布线槽，从物理层面减少信号干扰的可能，保证现场传感器、执行器的信号传输稳定。

　　设计时还考虑了后期扩容的预留空间，在导轨上预留了15%左右的空余安装位，后期如果需要增加回路元件，不需要重新调整整体排布就能直接加装，减少现场改造的工作量。外形上所有元件的操作面都保持在同一垂直平面上，柜门关合时不会和元件操作手柄产生干涉，同时操作手柄的位置距离柜门的观察窗对应，不需要打开柜门就能直观看到各个回路的分合状态，日常巡检时能快速判断回路工作情况。针对柜内的接地需求，组件整体设置了统一的接地排安装位，所有元件的金属外壳、安装导轨、线缆屏蔽层都能就近接到接地排上，保证整个电气系统的接地连续性，满足工业现场的电气安全规范要求。
