在中小型自动化产线的电控系统搭建过程中,S7-1200系列PLC的IO扩展是经常遇到的设计环节,SM1221系列数字量输入模块作为常用的扩展单元,承担着将现场侧开关量信号采集上传至CPU核心单元的作用,不管是输送线的到位检测、气动元件的磁性开关反馈、操作面板的按钮信号采集,还是安全回路的触点状态监测,都需要这类输入模块完成信号的电平转换与隔离传输,避免现场侧的干扰信号串入PLC核心单元造成运行异常。

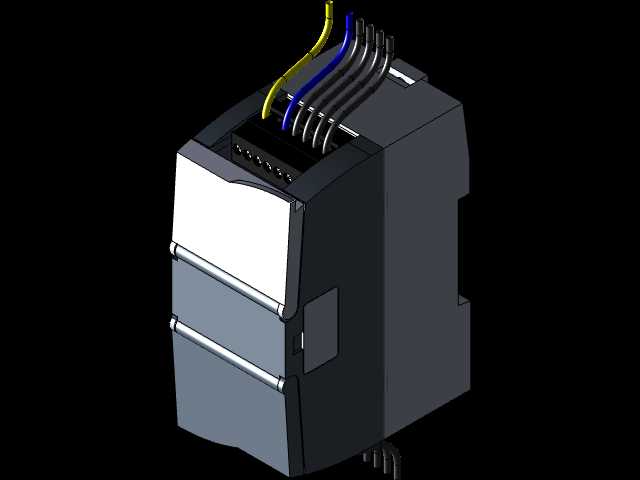

从结构设计来看,这款DC输入型模块采用了S7-1200系列统一的模块化外观,整体为深灰与浅灰搭配的硬质工程塑料壳体,正面上部设置了8路输入通道的接线端子排,端子排采用可插拔设计,现场接线时无需直接焊接在模块电路板上,后期维护更换模块时只需要拔下整个端子排就能完成拆装,不用逐一重新核对线号接线,能大幅缩短现场故障停机的维护时间。端子区域预留了充足的接线空间,适配0.5-1.5平方毫米的多股铜芯控制线,不管是压接针型冷压端子还是直接搪锡接入,都能保证接线的牢固度,不会因为设备运行时的振动出现接线松脱的问题。端子排旁对应每一路通道都设置了独立的状态指示灯,当对应通道有有效直流输入信号时,指示灯会点亮,现场调试时不需要借助万用表测量端子电压,直接观察指示灯状态就能快速判断信号是否正常送达模块,排查线路故障的效率能提升不少。
模块的安装方式采用标准DIN导轨卡扣设计,适配电控柜内通用的35mm标准安装导轨,安装时只需要将模块背部的卡扣卡在导轨上按压到位即可,拆卸时用一字螺丝刀拨开卡扣就能轻松取下,不需要额外的固定螺丝。模块的外形尺寸完全匹配S7-1200系列的扩展安装规范,宽度方向占用6个标准模组位,和同系列的其他扩展模块并排安装时,模块之间通过自带的总线连接插件完成通讯与供电连接,不需要额外铺设扩展通讯线,相邻模块之间的拼接缝隙控制在0.5mm以内,既保证了连接的可靠性,也能最大化利用电控柜内的安装空间,不会出现多余的间隙浪费柜内布局位置。模块的上下两侧都预留了标准的标签卡槽,用户可以打印对应的通道地址标签插入卡槽,标识每一路接线对应的现场设备,后期维护时能快速对应点位,避免误操作。
从功能设计的角度,这款8路直流输入模块的每一路通道都做了光电隔离设计,现场侧的输入信号和PLC内部的逻辑电路之间通过光耦完成信号传输,能有效阻断现场侧的共模干扰,比如车间内变频器、伺服驱动器运行时产生的电磁干扰,不会通过信号线串入PLC核心单元导致程序跑飞或者输入信号误触发。模块的输入电平适配工业现场常用的24V直流信号,检测阈值设置在15V左右,能避免线路上的感应电压造成的信号误判,同时每一路通道都带有过压保护,即使现场接线时误将更高电压的线路接入端子,也不会直接烧毁模块内部的采集电路,提升了模块在复杂现场环境下的容错能力。
在进行三维建模时,需要重点还原模块的安装配合尺寸,尤其是背部导轨卡扣的位置、和相邻扩展模块对接的总线接插件的凸台尺寸、端子排的插拔行程,这些尺寸直接影响到整个PLC站的装配干涉检查,如果建模时尺寸偏差过大,在进行电控柜三维布局时就会出现模块安装不上、和旁边的线槽或者其他电气元件干涉的问题。同时模块表面的细节特征,比如指示灯的位置、标签槽的深度、壳体表面的脱模斜度、边角的圆角处理,都需要按照实物比例还原,这样导出的工程图或者渲染图才能直接用于电控柜的布局示意、操作手册的配图制作,不需要后期再做过多的调整。另外接线端子的接线空间也需要在模型中准确体现,在做布线仿真时,可以模拟不同线径的线缆弯曲半径,验证接线完成后端子盖是否能正常闭合,不会出现线缆挤压导致端子盖无法盖合的问题,提前在设计阶段规避现场安装时可能遇到的装配问题。
