METALTEX PRT7-2微型功率继电器

　　这款微型功率继电器在工业控制回路里属于非常常见的通断执行元件，日常做设备电气选型的时候，这类带集成底座的继电器往往是小功率负载通断的首选，不用额外搭配独立底座做装配，能省不少柜内布线的工时。从实际应用场景来说，它能覆盖绝大多数低压工控场景的小功率负载控制，比如PLC输出端的中间信号放大、传感器回路的信号中转、小型电磁阀的直接驱动、指示灯组的批量通断控制，甚至在一些小型自动化设备的安全回路里，也能作为触点扩展元件使用，5A的触点额定载流能力，足够应对AC250V电压下的常规阻性负载，日常选型里只要负载功率不超过触点额定容量，基本都能可靠工作。

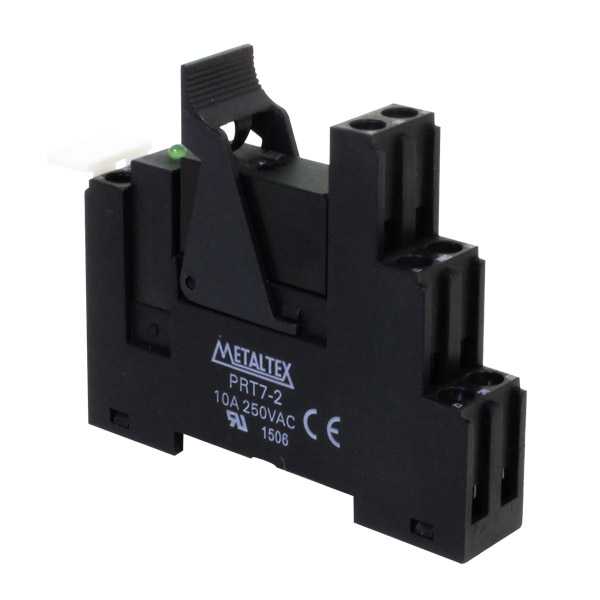

　　从设计细节来看，这款继电器采用了底座与继电器本体一体化的结构设计，本体侧面清晰标注了CE、UL认证标识，说明它的绝缘性能、触点通断寿命都符合主流工业市场的准入要求，触点与线圈之间5000V的耐压等级，能有效避免线圈侧的高压串入控制回路，减少弱电侧元器件被击穿的风险。本体上集成的绿色LED状态指示灯，能让现场运维人员不用万用表测量，直接通过肉眼判断线圈是否得电，排查回路故障的时候效率能提升不少，尤其是在柜内元件排布密集的场景下，不用逐个拆接线测量就能快速定位故障点。

　　安装方式上它同时支持两种装配路径，既可以直接焊接在印刷电路板上做板载式安装，也可以卡在标准TS35 DIN导轨上做柜内导轨安装，两种安装方式兼容的设计，能适配不同的设备装配需求：做紧凑型嵌入式控制板的时候可以直接焊板节省空间，做标准电气柜装配的时候可以卡导轨方便后期维护更换。密封式的结构设计，能阻挡车间里的粉尘、少量油污溅入触点间隙，避免触点因为积尘出现接触不良的问题，在普通机加工车间、装配生产线的电气柜里都能稳定工作，不用额外做防尘防护。

　　触点配置为DPDT双开双闭形式，也就是两组独立的常开常闭触点，能同时实现两路不同回路的通断控制，比如可以一路控制负载电源通断，另一路给PLC反馈继电器动作状态信号，不用额外扩展触点模块。外形尺寸属于紧凑型设计，整体宽度不到20mm，在柜内排布的时候相邻继电器之间只需要留少量散热间隙即可，能大幅节省电气柜的内部安装空间，尤其是在多点位控制的回路里，多台并排安装的时候空间优势会非常明显。接线端采用螺钉压接式设计，能适配0.5-2.5平方毫米的多股铜芯线，压接的时候不需要额外加插针，直接剥线后压接就能保证可靠连接，日常接线施工的效率很高。

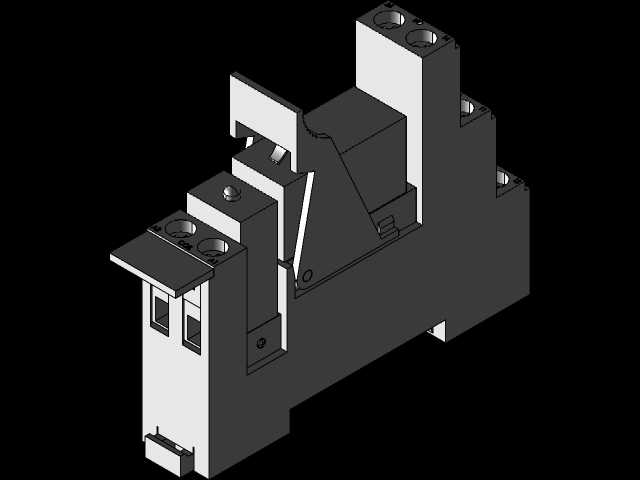

　　从建模还原的角度来说，这个模型完整复现了产品的所有外部结构特征，包括导轨卡扣的活动结构、接线端子的螺钉位置、指示灯的安装位置、本体上的标识刻印位置，还有侧面的散热凹槽细节都做了准确还原，做电气柜三维布局的时候，可以直接导入模型做干涉检查，提前验证柜内排布的时候会不会和线槽、其他元器件出现安装冲突，也能用来生成准确的安装开孔图、装配示意图，不用再手动测绘产品尺寸。做设备虚拟调试的时候，也能把这个模型放到完整的设备数字孪生场景里，真实还原电气柜内的元件排布效果，给后期的装配施工、运维培训提供直观的三维参考。

　　实际选型使用的时候需要注意，这款继电器的触点载流能力是在阻性负载下的额定值，如果是驱动感性负载比如小型电机、接触器线圈，需要适当降额使用，或者搭配浪涌抑制元件来延长触点使用寿命；导轨安装的时候要确保卡扣完全卡入DIN导轨的卡槽，避免设备运行过程中因为振动出现松脱；板载焊接的时候要注意焊接温度不能超过引脚的耐温上限，避免塑料底座受热变形影响装配精度。日常维护的时候只需要定期检查接线端子的压接松紧度，观察指示灯状态是否和回路控制逻辑一致即可，一体化的结构基本不需要做额外的拆解维护，出现故障的时候可以整体快速更换，减少设备停机时间。
