TO-220封装多鳍片铝制散热件结构

　　在中小功率电力电子硬件的结构设计环节，散热件的选型与适配直接决定功率器件的长期工作可靠性，这款适配TO-220封装器件的多鳍片散热结构，是针对板载直插功率器件散热需求开发的成熟结构方案。日常做开关电源、电机驱动板、线性稳压模块、小功率逆变器这类硬件设计时，TO-220封装的MOS管、三端稳压器、快恢复二极管是最常用的功率器件，这类器件工作时的结温如果长期超过额定阈值，会出现导通内阻飙升、参数漂移甚至热击穿烧毁的问题，因此需要匹配对应热阻参数的散热件，把器件工作产生的热量快速传导扩散到周边空气中，保证结温维持在安全工作区间。

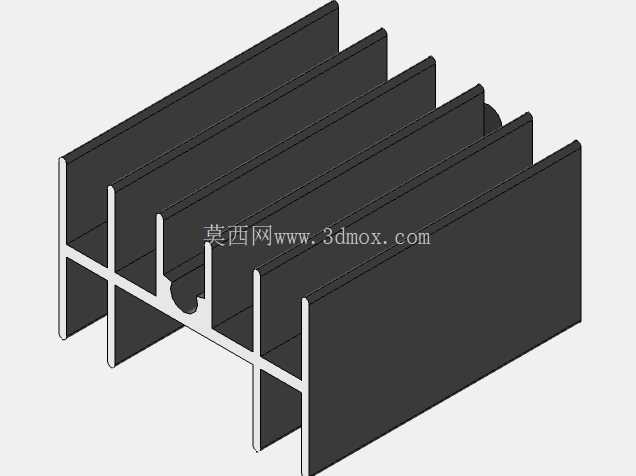

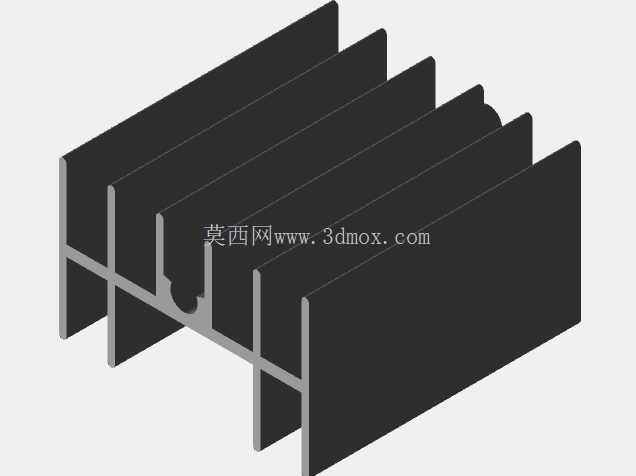

　　这款散热件采用6+4非对称鳍片布局，整体外形尺寸控制为高度25mm、长度23mm、宽度14.5mm，这个尺寸边界是经过多轮板卡空间适配验证的：常规消费类电源板、工控驱动板的板上器件高度限制普遍在30mm以内，25mm的总高不会超出多数板卡的器件限高要求，23mm的长度刚好覆盖TO-220封装器件的塑封本体与金属散热片区域，不会过度占用PCB板面的布线空间，14.5mm的宽度则匹配单TO-220器件的安装位宽度，不会干涉周边相邻的电解电容、接线端子等器件的安装。散热件的基底部分做了平整化处理，和TO-220器件的金属散热面接触时，能保证足够的接触面积，降低接触热阻，实际装配时只需要在接触面涂抹薄薄一层导热硅脂，填充微观层面的接触间隙，就能获得稳定的导热效率。

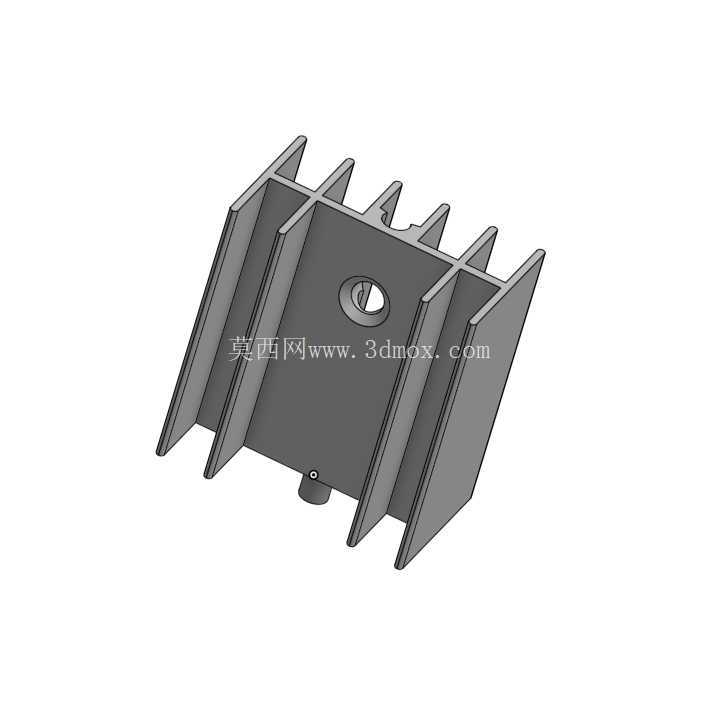

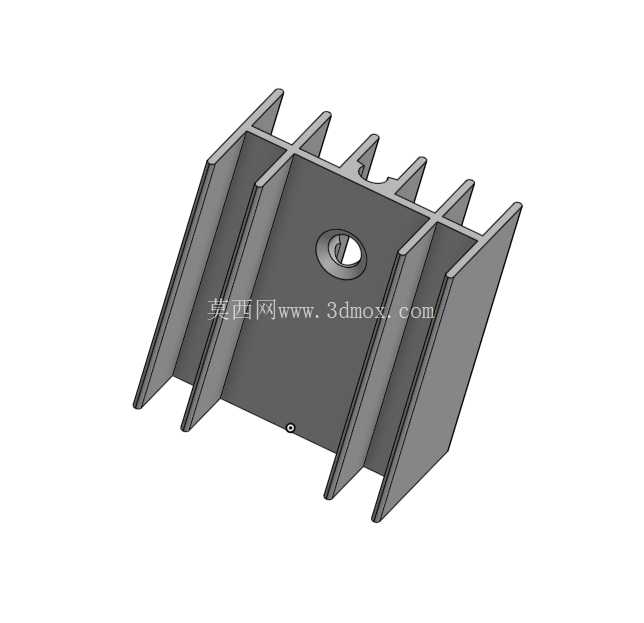

　　鳍片的排布没有采用对称等距设计，而是根据热流分布做了差异化调整：靠近器件安装孔的核心发热区域鳍片密度更高，远离核心区的外侧鳍片间距稍大，这种设计一方面能在有限的体积内最大化散热表面积，提升自然对流条件下的散热效率，另一方面也能避免鳍片过密导致的积灰问题，长期在工控、消费电子的常规使用环境下，不会因为灰尘堆积在鳍片间隙里导致散热效率大幅衰减。安装孔位的设计完全适配TO-220封装的标准安装孔距，单孔固定的方式既可以用螺丝配合绝缘粒直接将器件锁固在散热件上，也可以通过导热背胶将散热件粘贴在器件背面，适配不同生产工艺的装配需求，对于需要做电气绝缘的应用场景，只需要在器件与散热件之间增加对应厚度的导热绝缘片，就可以满足安规绝缘要求，不需要额外调整安装尺寸。

　　在PCB封装适配层面，这款散热件的安装投影区域已经做了边缘避让，散热件底部距离PCB板面预留了足够的安全间隙，不会刮擦PCB表面的阻焊层与表层走线，在EasyEDA这类常用的PCB设计软件中，可以直接调用对应封装模型进行布局，不需要重新绘制散热件的占位轮廓，能大幅缩短硬件开发阶段的结构适配周期。实际热性能表现上，在自然对流无强制风冷的条件下，这款散热件可以将TO-220封装器件的热阻降低到适合15W以内耗散功率的水平，完全覆盖小功率开关电源、直流电机驱动、线性稳压电源这类常见应用的散热需求，不需要额外增加风扇等主动散热部件，就能降低硬件整体的BOM成本与运行噪音。

　　从加工工艺角度看，这款散热件采用一体铝挤压成型工艺，鳍片与基底为整体结构，不存在结合面热阻，材料选用常用的6063铝合金，导热性能优异同时具备足够的结构强度，挤压成型后只需要做简单的去毛刺处理与表面阳极氧化，就可以获得不错的耐氧化能力与表面辐射散热能力，批量加工的良率高、成本可控，非常适合消费电子、工业控制类中小批量硬件产品的选型使用。结构设计过程中，鳍片的厚度做了针对性优化，既保证足够的导热截面积让热量快速从基底传导到鳍片末端，也不会因为鳍片过厚导致整体重量过大，对PCB造成额外的机械应力，在设备遇到常规运输振动、使用过程中的轻微冲击时，不会出现散热件歪斜、器件引脚受力脱焊的问题。
