基于Arduino的DIY热风站控制盒结构设计

这款控制盒是面向电子维修、小批量PCB焊接作业场景开发的热风站承载壳体，核心作用是将热风站的主控电路、供电模块、调节控件、显示单元整合为一体化便携单元，解决零散元件组装后走线杂乱、操作不便、防护不足的问题，适合个人电子工作室、创客空间、小型维修门店的日常拆焊作业使用，可适配常规8cm宽度的开关电源模块与Arduino主控板，无需额外定制非标电路板即可完成整机组装。

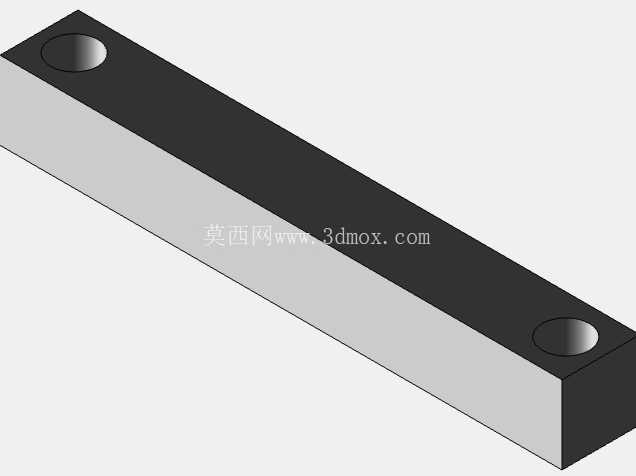

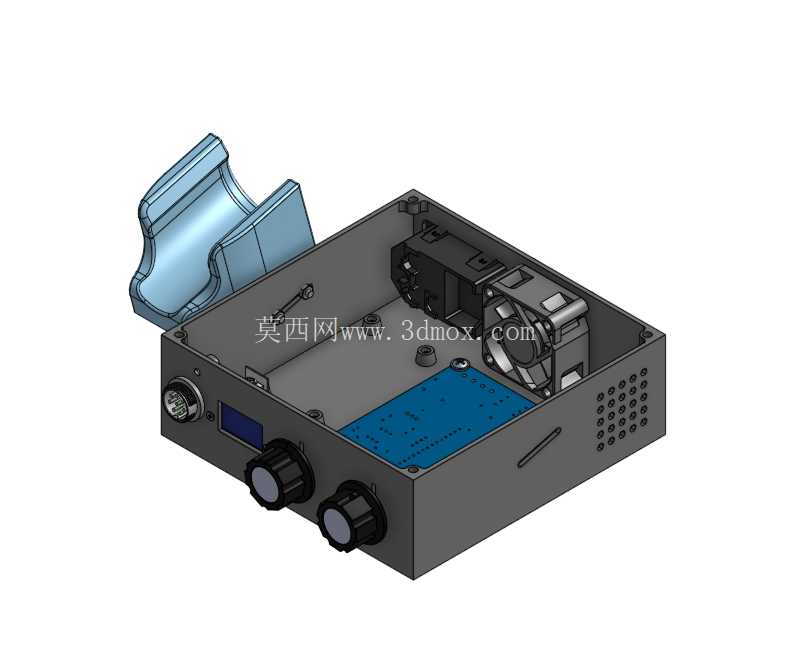

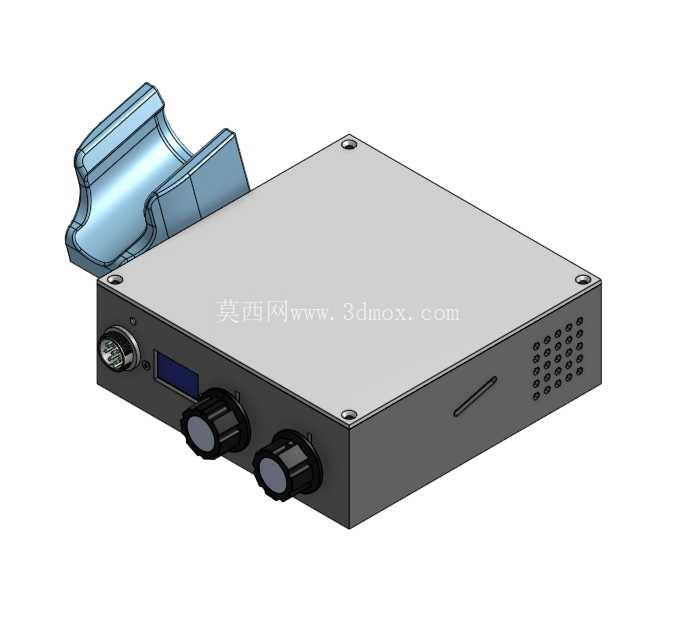

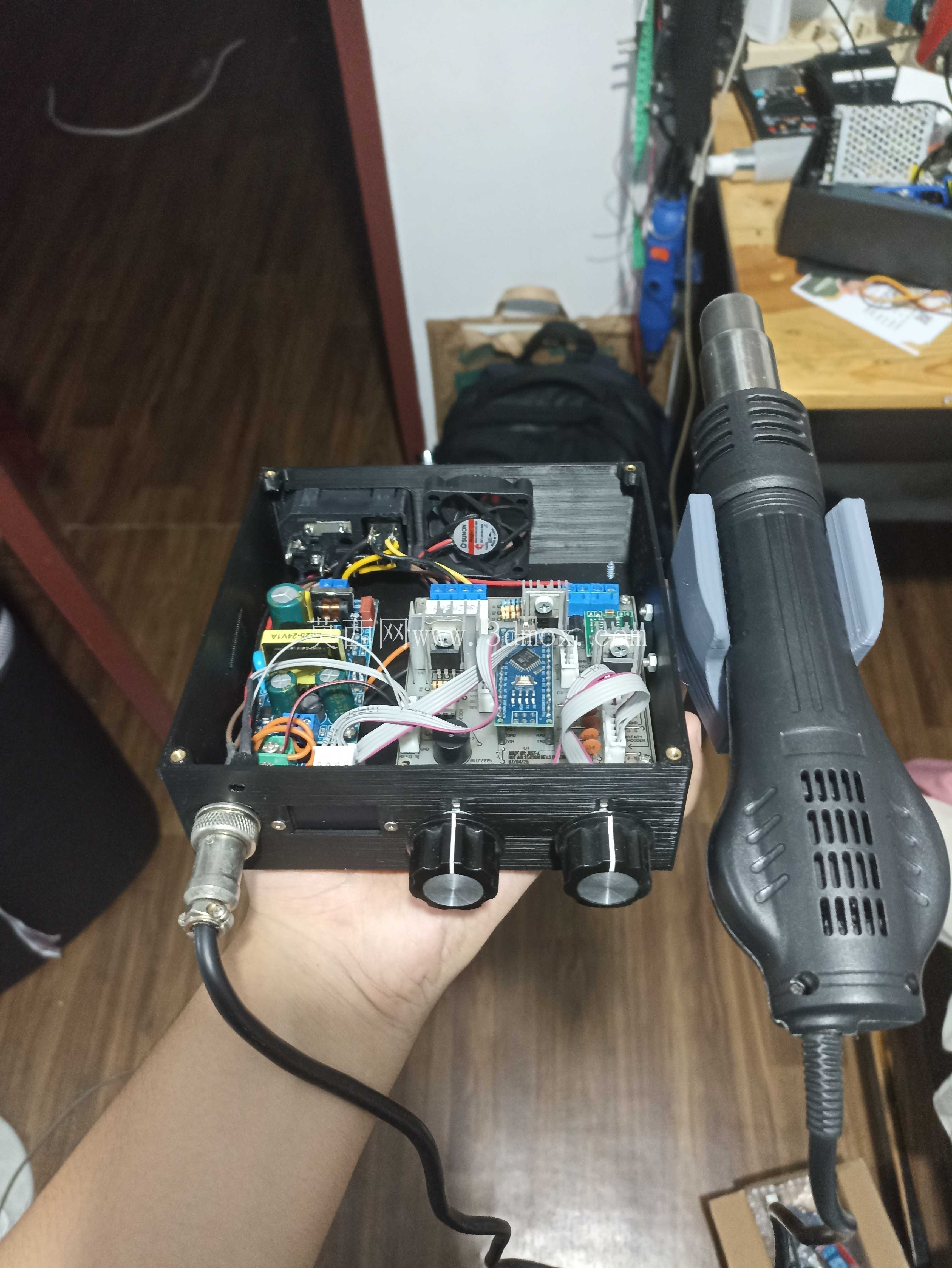

从实际作业需求出发，壳体采用方正紧凑的长方体构型，顶面为平整封闭面，可临时放置小型拆焊配件、待加工PCB板等物件，不会出现凸起结构剐蹭工件的问题；前面板区域集中布置所有操作交互部件，左侧预留电源输入接口安装位，紧邻位置设置OLED显示屏开孔，用于实时显示当前热风温度、风速档位等工作参数，右侧排布两个旋转调节旋钮，分别对应温度调节与风速调节功能，旋钮下方预留足够的手指操作空间，佩戴薄型防静电手套也可顺畅转动调节，不会出现操作干涉。前面板右侧区域开设阵列式通风孔，对应内部40mm规格散热风扇的出风路径，可将电源模块、主控板工作产生的热量及时排出，避免长时间高温作业下内部元件积热老化，延长设备连续工作时长。

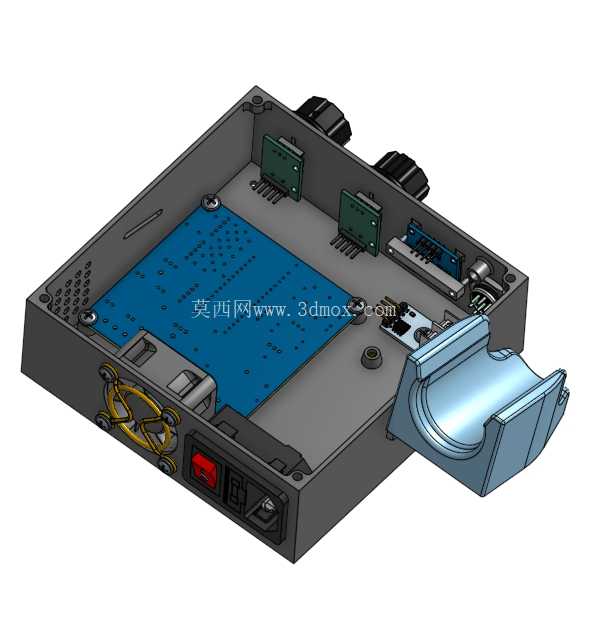

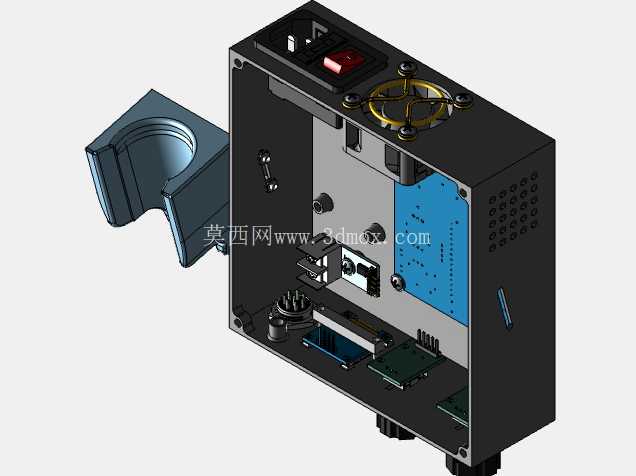

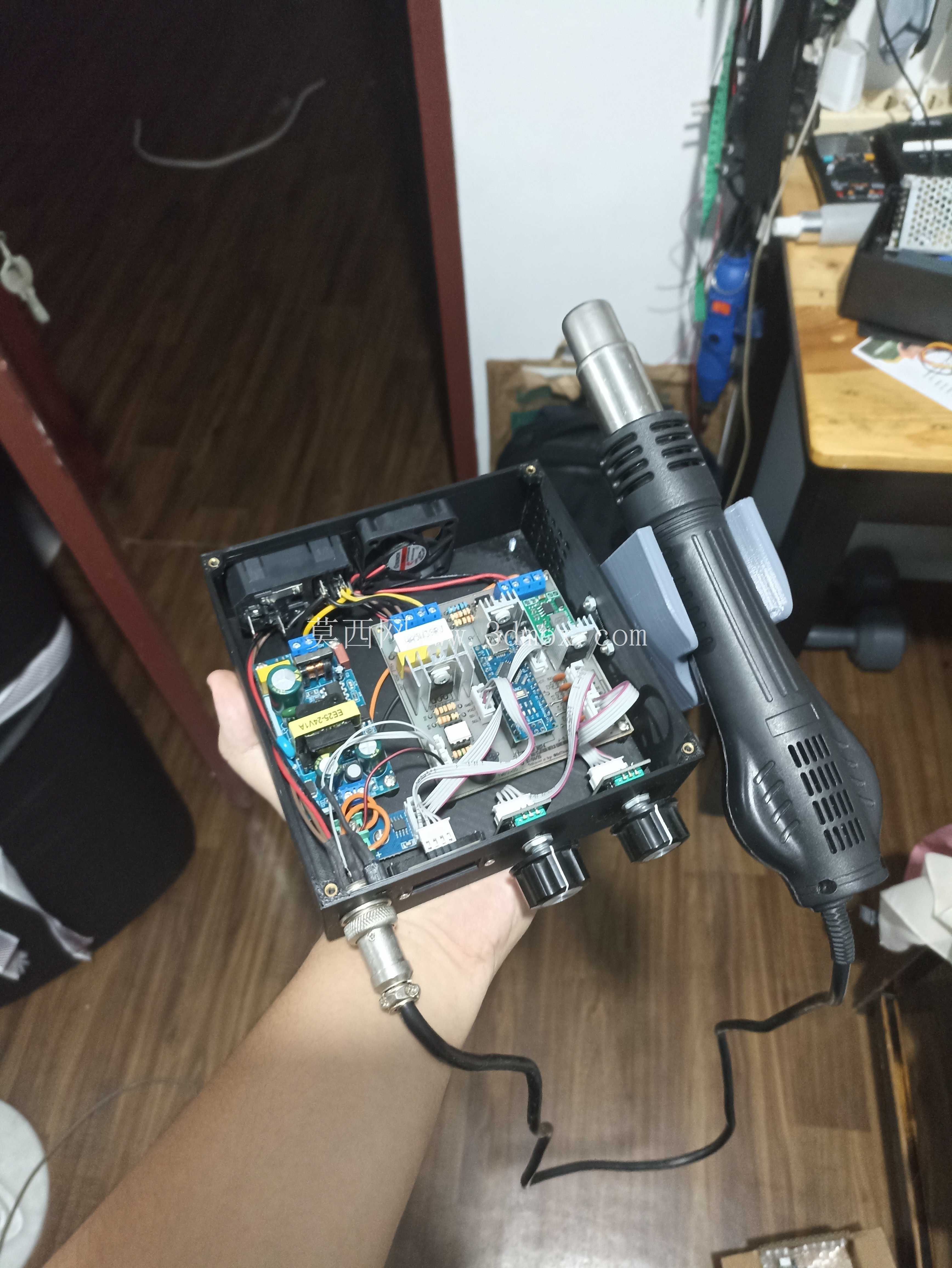

壳体左侧面预留热风手柄的固定卡扣安装位，闲置时可将热风手柄卡接在壳体侧面，减少桌面占用空间，手柄卡扣采用贴合手柄外形的曲面构型，卡接后不会出现松脱滑落问题，取放动作顺畅无卡滞。壳体内部设置多层安装凸台，对应不同功能模块的安装高度：底层预留开关电源模块的固定孔位，中层设置Arduino主控板的安装柱，上层预留显示屏、编码旋钮的定位台阶，所有安装孔位均匹配M3规格滚花铜嵌件，无需额外攻丝即可完成螺丝固定，组装时可按照从底层到上层的顺序依次安装元件，走线可沿着壳体内部预设的走线槽排布，避免走线杂乱干扰风扇转动或者元件散热。

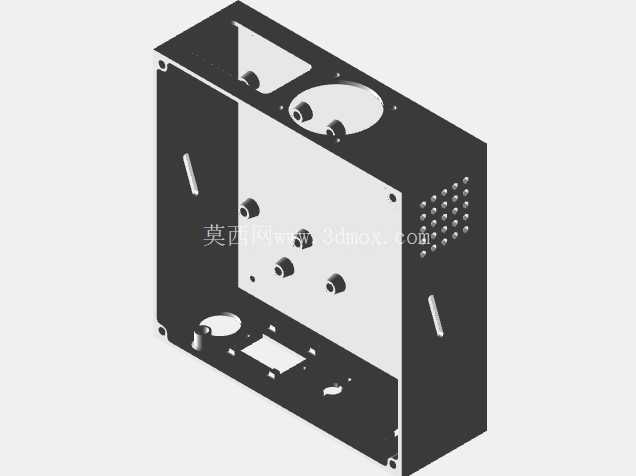

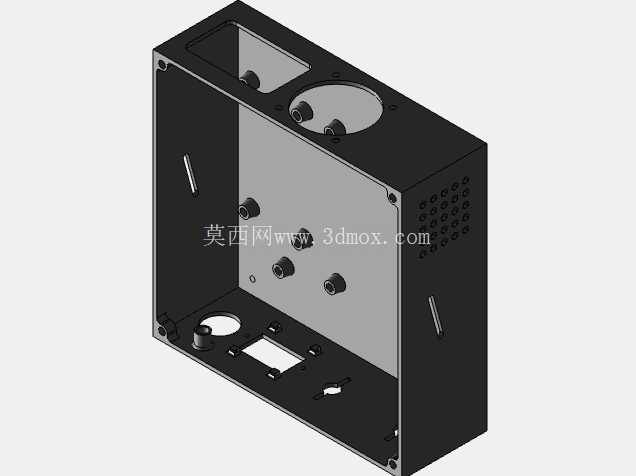

设计过程中充分考虑了DIY加工的适配性，所有壳体壁厚均匀设置为2mm，既满足3D打印加工的强度要求，也适配钣金折弯加工的工艺参数，个人制作者可根据自身加工条件选择加工方式，无需额外调整壁厚参数。壳体边角处均设置R2圆角过渡，避免尖锐边角划伤操作人员，同时减少加工过程中的应力集中问题，降低打印或者钣金加工时的开裂变形概率。前面板的接口开孔、旋钮开孔、显示屏开孔均采用标准尺寸设计，适配市面上常规的0.96英寸OLED显示屏、EC11旋转编码器、GX16航空插头等通用配件，制作者无需自行修改开孔尺寸即可采购标准配件完成组装。

安装边界方面，壳体整体外形尺寸控制在160mm×120mm×50mm范围内，可放置在常规工作台的任意边角位置，不会占用过多操作空间；底部设置四个橡胶防滑脚垫的安装位，安装脚垫后壳体与桌面之间预留3mm间隙，既可以避免壳体底部刮花工作台面，也可以辅助底部进风，提升整体散热效率。内部安装空间严格按照8×8cm规格PCB与DC24025型号开关电源的尺寸预留，电源模块与主控板之间预留10mm的安全间距，避免高压区域与低压信号区域出现干扰，同时预留足够的走线空间，高压走线与信号走线可分开排布，降低电磁干扰对温度采样精度的影响，保证热风温度控制的稳定性。

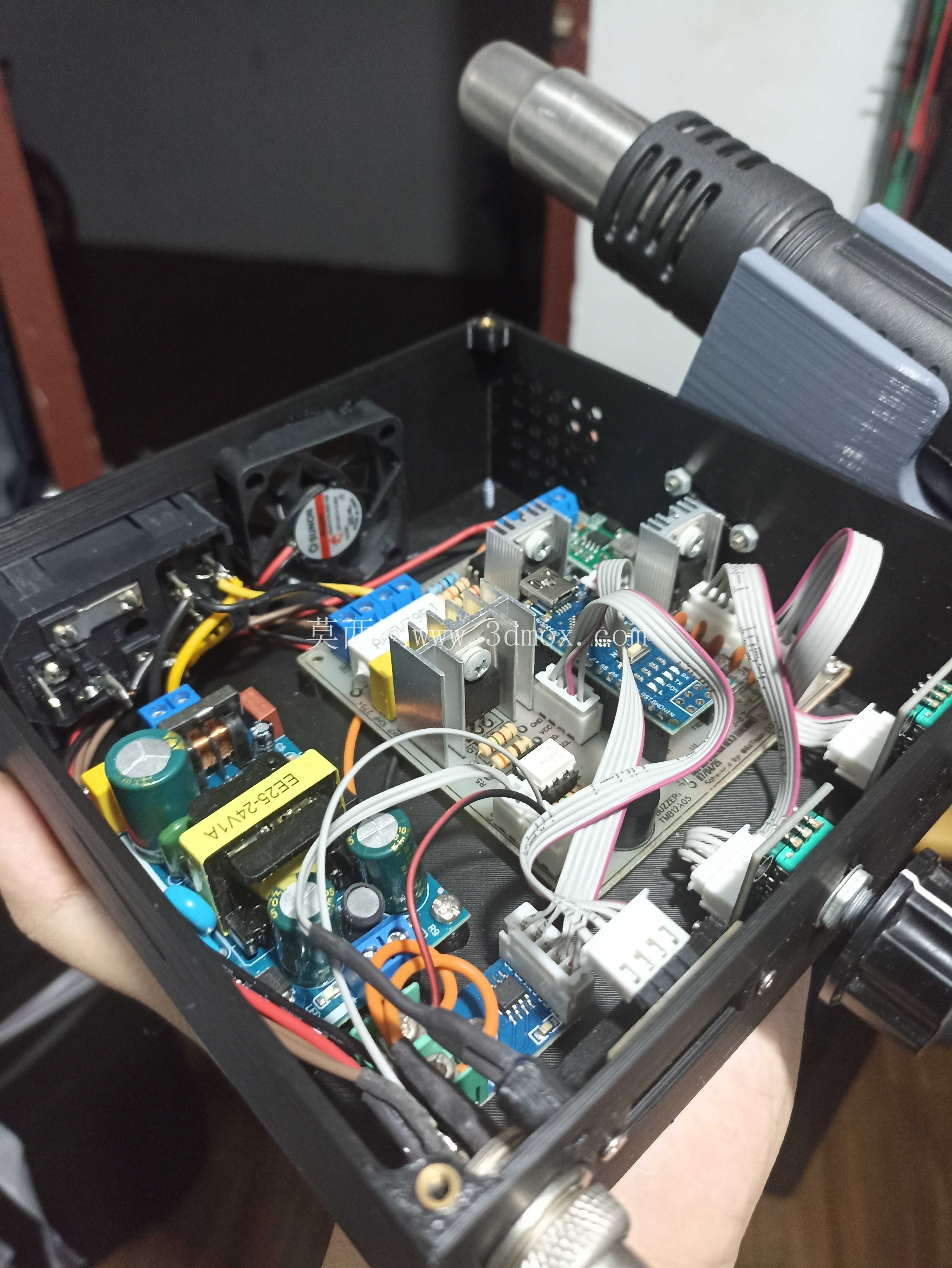

在实际使用场景中，这款控制盒可搭配常规的热风枪手柄与发热芯组件，组装完成后可实现常温到480℃范围的温度调节，风速可根据拆焊元件的大小灵活调整，针对0402封装的小型贴片元件、QFP封装的集成芯片、大尺寸电源接口等不同元件都能适配对应的拆焊参数。壳体的结构强度可满足日常频繁移动、轻度磕碰的使用需求，不会因为日常使用中的轻微碰撞出现开裂或者内部元件松动的问题，所有外部接口均设置在便于插拔的位置，电源线、手柄线的插拔操作不会干扰其他控件的正常使用。
