便携式数显调温手持电烙铁结构设计

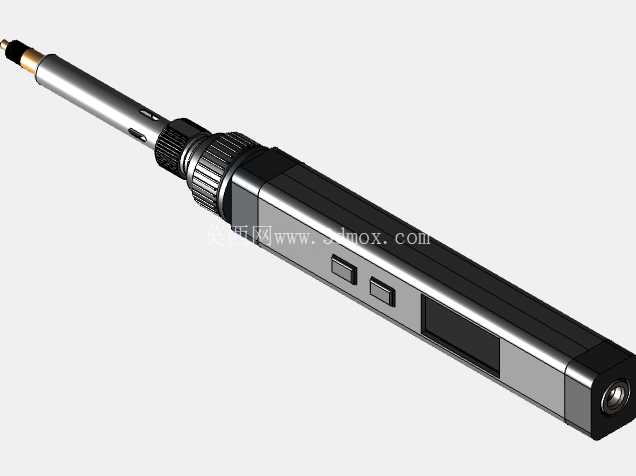

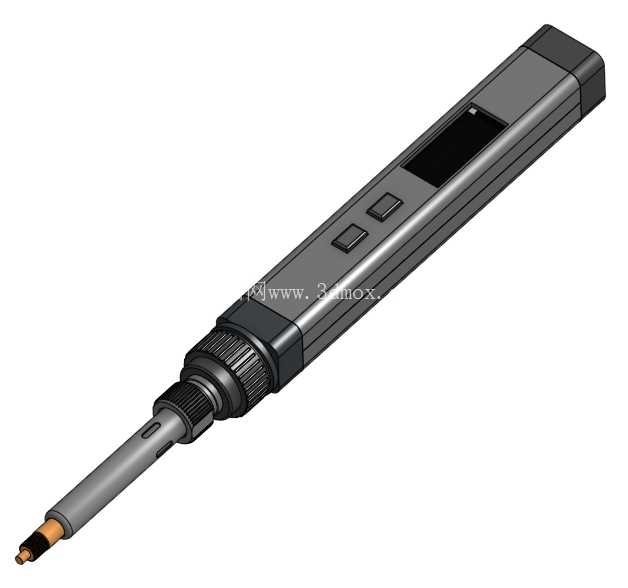

这款手持焊接工具的结构设计，核心围绕外出作业、狭小空间操作的便携性需求展开，区别于传统台式焊台需要外接主机、连接市电的固定使用模式，整体采用笔式一体化布局，将发热控制、供电接口、参数调节、状态显示全部集成在手持柄体内，单手握持即可完成全部焊接操作，无需额外搭配控制主机，适配户外电子检修、创客现场调试、狭小机柜内线路焊接等无法放置台式焊台的作业场景。

从功能布局来看，柄体前端采用标准907系列烙铁头通用接口，保留螺纹锁紧结构，可兼容市面同规格不同形制的烙铁头，包括尖嘴头、刀头、斜口头等，满足不同焊盘尺寸、不同焊接角度的作业需求，用户无需额外购置特殊规格烙铁头即可适配多类焊接场景。接口后方设置防滑滚花调节环，旋转该环即可松开锁紧结构快速更换烙铁头，更换过程无需额外工具，滚花纹理可增加操作时的摩擦力，即便手部沾有少量焊锡残留或助焊剂也能顺利施力。

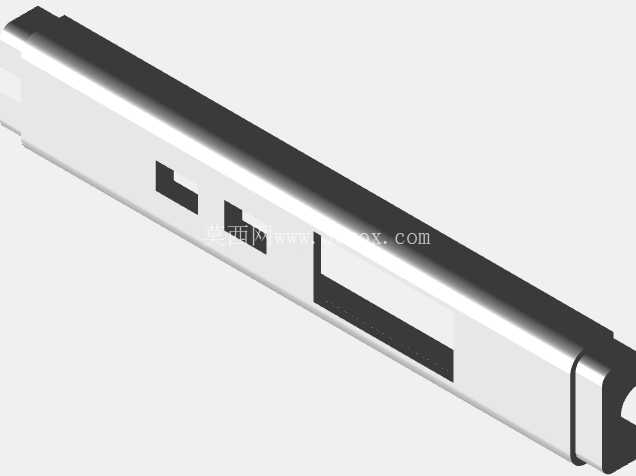

柄体中段靠上位置嵌入0.91英寸OLED显示模块，分辨率为128*32，可实时显示当前烙铁头温度、供电状态、温度档位信息，相比传统无显示便携烙铁只能靠经验判断温度的缺陷，该设计可让使用者直观掌握焊接温度，避免温度过高烫坏元器件或温度过低导致焊锡熔化不充分形成虚焊。显示模块下方设置两枚实体调节按键，采用凸起式方形结构，按键表面做防滑纹理处理，单手握持时拇指可自然触碰按键位置，无需换手即可完成温度加减、档位切换操作，按键触发行程设置为1.2mm，既有明确的触发反馈，又可避免握持时误触。

柄体尾部设置2.1mm口径直流电源连接器插孔，可适配常见的直流电源输出，包括锂电池组、桌面直流电源、Type-C转直流供电模块等，供电电压适配范围覆盖常见的12-24V直流输出，用户可根据现场供电条件灵活选择供电方式，摆脱对固定市电插座的依赖。柄体内部预留定制PCB安装位，控制电路集成温度采集、PID温控调节、过温保护功能，温度传感器紧贴烙铁头发热芯安装，温度采集响应延迟控制在1秒以内，可快速补偿焊接过程中烙铁头接触大焊点导致的温度下降，维持焊接温度稳定。

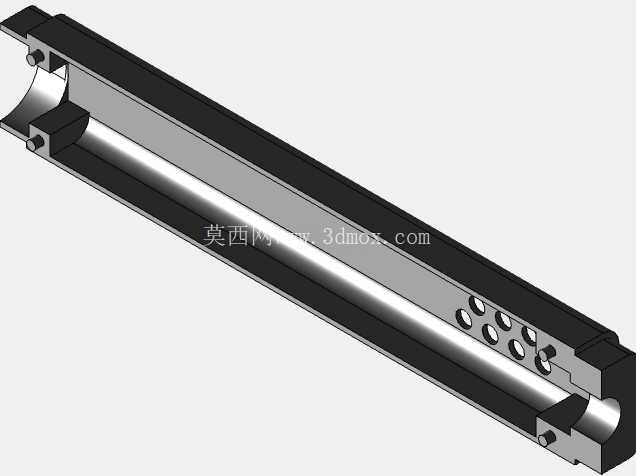

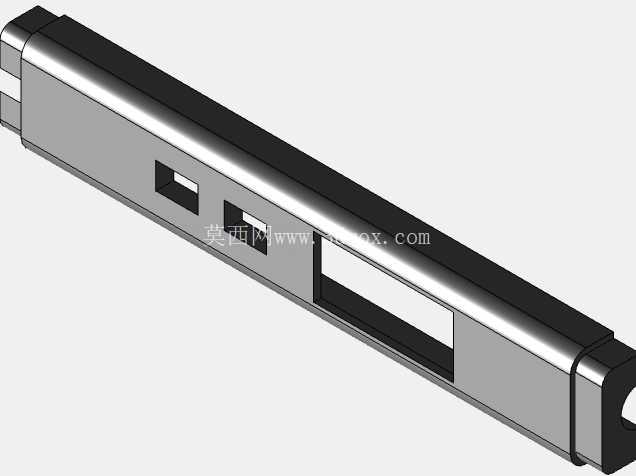

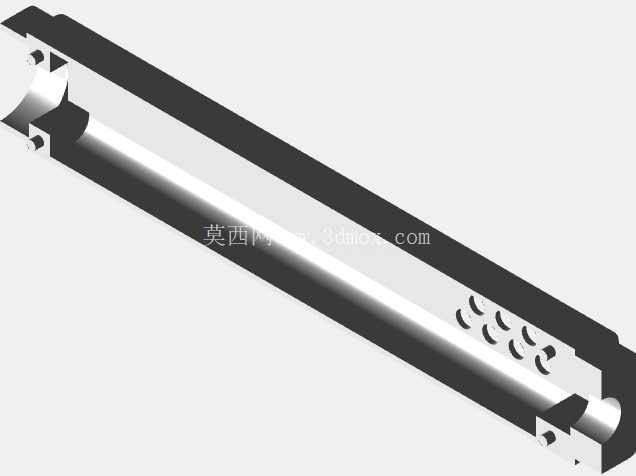

外壳结构采用分体式卡扣加螺丝固定设计，上下壳合模后形成完整的笔式柄体，外壳壁厚设置为1.8mm，既保证结构强度，跌落时不易开裂，又能控制整体重量，长时间握持不易产生疲劳。柄体外形符合人体工学设计，握持段直径设置为22mm，贴合成年人手掌握持弧度，表面做细磨砂处理，增加握持摩擦力，不易打滑。整体长度控制在180mm左右，最大直径28mm，可放入普通工具袋甚至大号口袋中携带，外出作业无需携带 bulky 的焊台主机及连接线。

结构设计过程中充分考虑散热需求，在发热芯安装位与内部电路仓之间设置隔热衬套，采用耐高温隔热材料制作，可阻挡发热芯的热量向电路仓传导，避免高温影响电子元件使用寿命，同时在柄体对应电路仓的位置设置隐蔽式散热缝隙，既不破坏整体外观的简洁性，又能保证电路工作产生的热量及时散出。烙铁头与柄体的衔接处设置耐高温密封胶圈，可阻挡焊接过程中产生的助焊剂烟雾、焊锡碎屑进入柄体内部，避免造成电路短路或结构卡滞。

这款便携焊具的结构设计没有盲目追求极小的体积，而是在便携性与操作手感、功能完整性之间做了平衡，既保留了传统907烙铁头的通用性，又集成了数显温控、多供电适配的实用功能，相比市面上常见的简易便携烙铁，在温度控制精度、操作便利性、配件通用性上都有明显提升，可覆盖从日常电子维修、创客DIY制作到现场应急焊接的多类使用需求，结构上预留的安装位也方便使用者根据自身需求调整电路配置，更换不同参数的发热芯来适配不同的焊接温度要求。
