DIY Arduino焊台热风台设备外壳结构

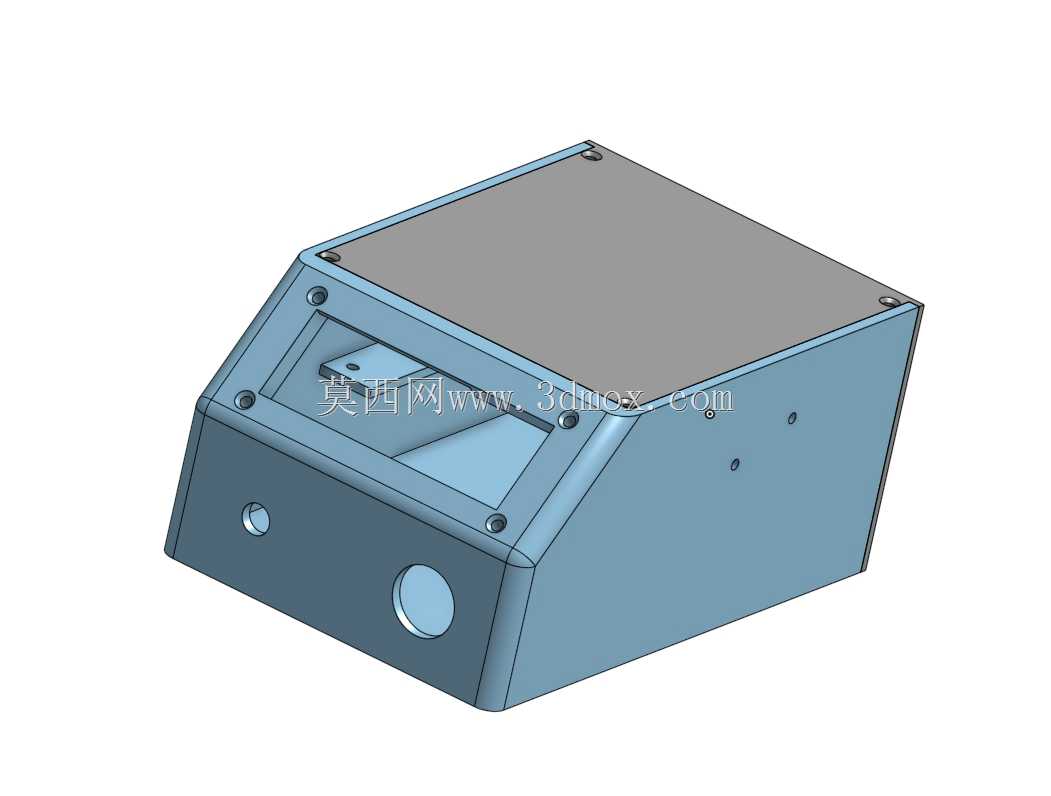

　　这款壳体结构针对DIY类Arduino控制的焊台、热风台组合设备开发，适配个人电子维修、小批量电子试制场景下的桌面级焊接热风作业需求，解决自制焊接设备零散部件外露、接线杂乱、操作安全隐患的问题，将控制核心、显示模块、操作元件、电源接口全部整合在统一壳体内，提升桌面作业的整洁度与操作安全性。从结构布局来看，壳体正面预留1602规格LCD显示屏的安装窗口，窗口下方的斜置操作面分别预留不同孔径的安装位，小孔径位适配电位器、旋转编码器的安装需求，满足温度调节、风量调节、参数设置的操作交互需求；大孔径位适配GX-16规格连接器的安装，可用于外接焊笔、热风手柄等作业执行部件。

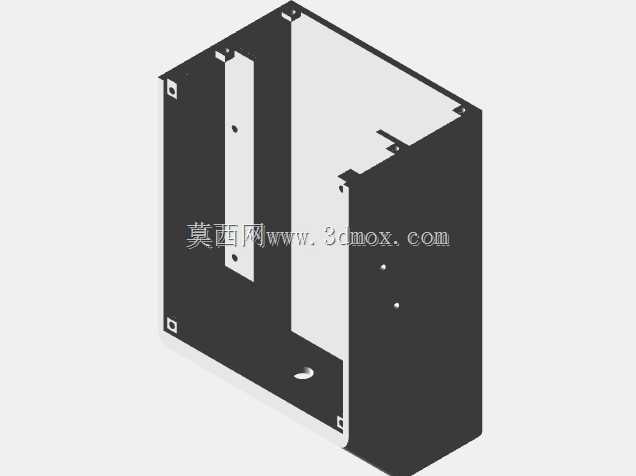

　　壳体背面预留三插10A 250V规格交流电源插座的安装位，同时预留两针摇杆开关的安装位，用于设备总电源通断控制，背部额外增设通风孔结构，为壳体内置的控制板、电源模块提供散热通路，避免长时间作业时内部积热导致元件性能下降。壳体的螺丝安装孔全部采用M3规格标准牙距，适配市面通用的M3机牙螺丝，无需定制特殊紧固件，降低DIY制作的配件采购难度。

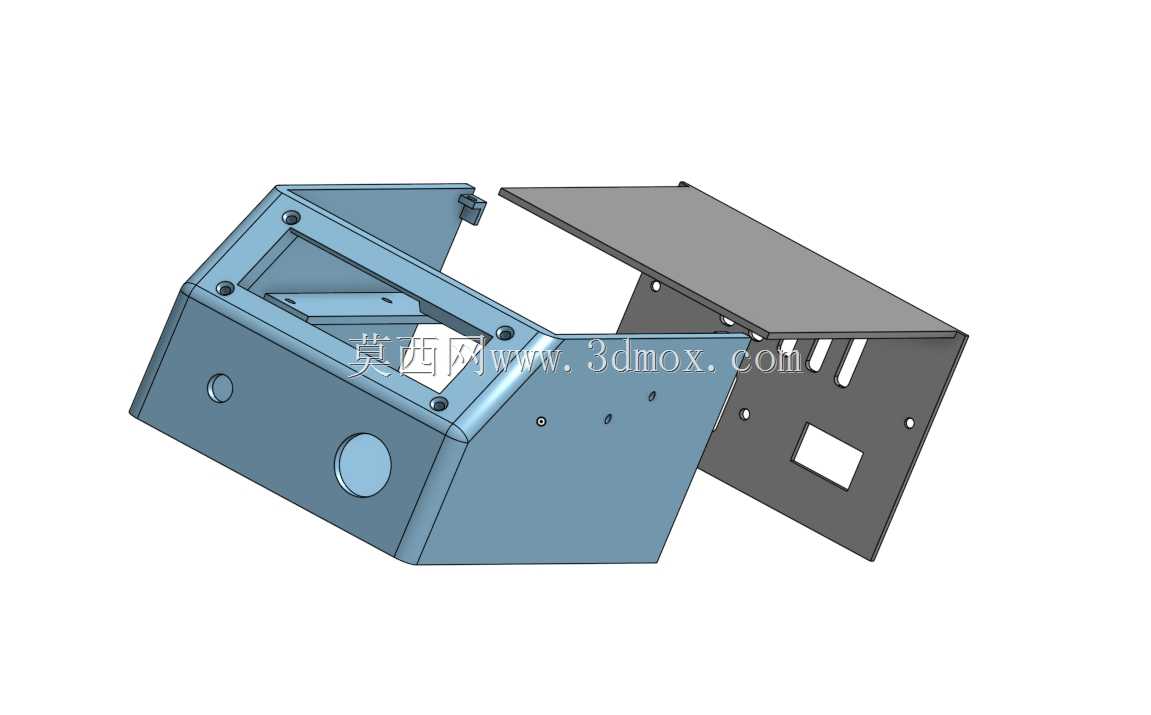

　　结构迭代过程中，将原有的顶盖滑扣安装结构调整为四螺丝固定结构，相比滑扣结构，螺丝固定的顶盖在设备移动、频繁操作时不会出现松脱移位，同时提升壳体的整体结构刚性，减少按压操作面时的形变量；调整了LCD1602显示屏、GX-16连接器、电位器的安装孔位公差，将孔位与元件的单边配合间隙控制在0.2mm范围内，既保证元件安装时的顺畅度，又避免间隙过大导致元件安装后歪斜、晃动；将原设计的四针摇杆开关KCD4安装位调整为适配两针开关KCD1的尺寸，适配更常用的小尺寸电源开关选型，同时预留了858热风座的安装孔位，可直接固定热风手柄的放置支座，无需额外在桌面打孔固定支座。

　　从安装边界来看，壳体整体采用斜置操作面设计，操作面与水平面呈15度倾角，放置在桌面时显示屏与操作元件刚好朝向操作者的视线与手部操作范围，无需俯身查看参数或抬手操作控件，适配常规75cm高度的工作台面使用，壳体底部预留防滑脚垫的粘贴位，可粘贴3mm厚度的橡胶脚垫，避免操作时壳体在光滑桌面滑动。壳体内部预留足够的走线空间，控制板与电源模块的安装位之间预留10mm的安全间距，强电走线区域与弱电信号走线区域设置分隔筋，避免强电干扰影响Arduino控制板的运行稳定性，所有元件安装位周边都预留了手指操作空间与螺丝拧入空间，组装时无需特殊工具，使用常规十字螺丝刀即可完成全部组装工序，适合电子爱好者自行加工制作，也可作为小型桌面焊接设备的量产壳体结构参考，结构设计充分考虑了DIY场景下的加工便利性与配件通用性，所有安装接口都采用市面通用的标准元件尺寸，无需开模定制特殊配件，大幅降低制作门槛与成本。
