带式固液分离过滤机三维结构设计

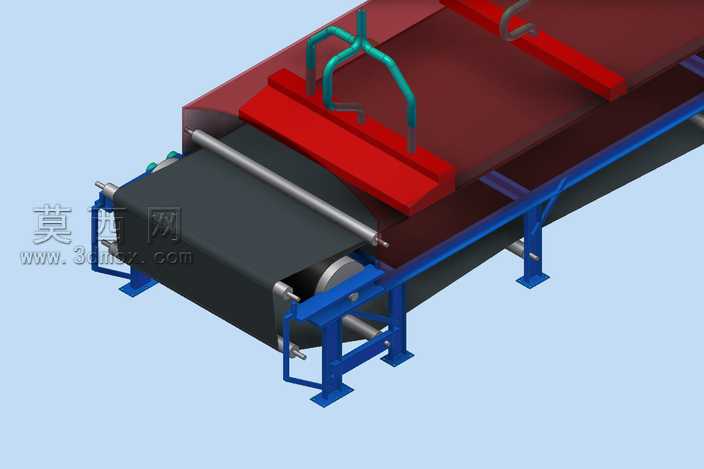

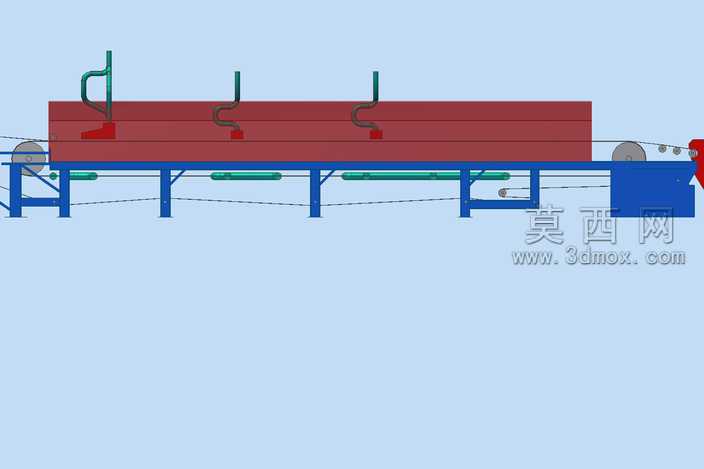

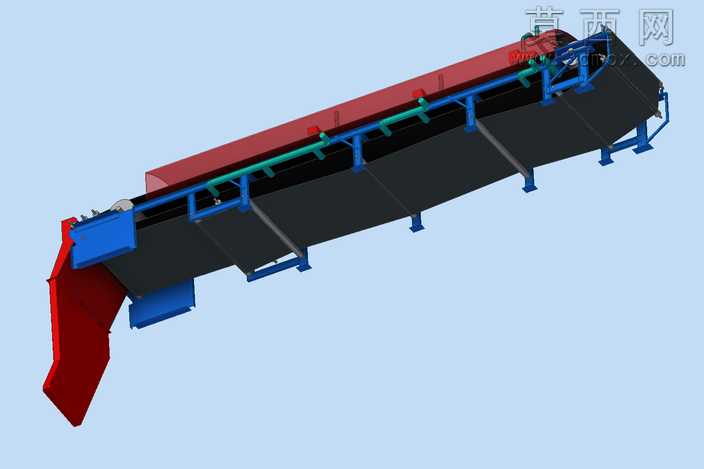

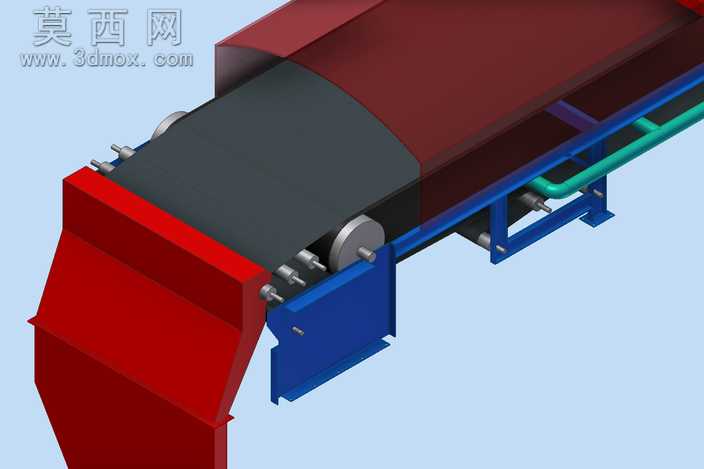

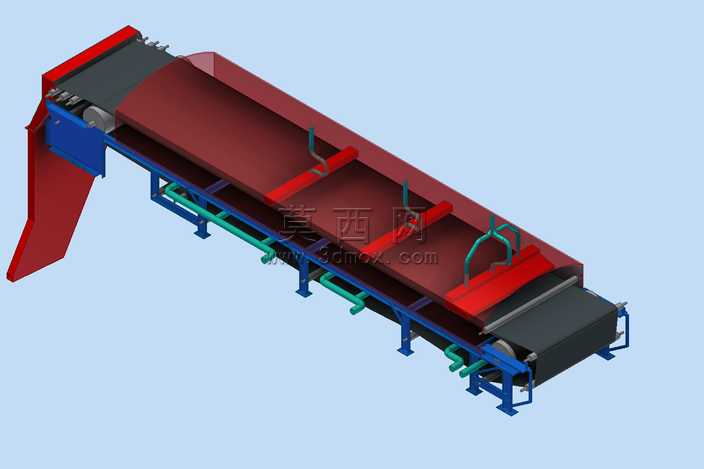

本模型为带式过滤机三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程遵循通用机械设计规范，以1:1真实比例还原设备的整体形态与核心结构，未添加冗余的细碎工艺细节，保留设备核心功能结构的完整呈现，便于后续的结构优化、方案演示与工程参考。模型整体以倾斜布置的滤带输送单元为核心承载结构，机架采用蓝色方钢型材搭建，通过等距布置的支撑腿与横向连接横梁保证整体结构刚度，滤带环绕两端的传动辊与张紧辊布置，可实现连续的物料输送与过滤作业。滤带上方设置深红色的物料容纳槽体，槽体内部布置多组红色挡料分隔结构，可引导待过滤物料均匀分布在滤带表面，避免物料偏流影响过滤效率；槽体侧边布置多组绿色的气液管路，分别延伸至槽体顶部与底部区域，可对应实现过滤过程中的冲洗、抽滤或排液功能，管路走向贴合机架侧边布置，通过管卡与机架横梁固定，布局规整无干涉。设备进料端设置红色的卸料斜槽，斜槽采用倾斜导料结构，可将完成过滤的滤饼顺畅导出设备，斜槽与端部机架通过螺栓连接结构固定，便于后续的拆装维护；滤带下方对应设置接液结构，可收集过滤过程中透过滤带的滤液，配合管路系统实现滤液的统一输送。渲染阶段采用差异化材质区分不同功能部件：机架部分赋予蓝色金属漆材质模拟型钢喷涂效果，槽体与挡料结构赋予暗红色哑光金属材质模拟碳钢槽体的涂装效果，滤带赋予黑色橡胶材质还原输送带的质感，管路部分赋予绿色塑料与金属复合材质区分不同管路的功能属性，传动辊等转动部件赋予银灰色金属材质还原机加工辊面的质感，整体渲染效果层次分明，可清晰区分各功能模块的位置与连接关系。设计过程中重点考量设备的连续作业稳定性，滤带的倾斜角度经过合理设定，既保证物料在滤带上有足够的过滤停留时间，也能保证卸料阶段滤饼可依靠重力顺利滑落；管路的进出口位置分别对应过滤流程的不同工艺节点，顶部管路可用于进料或滤饼冲洗，底部管路可用于负压抽滤或滤液排出，整体结构逻辑清晰，完整复现了带式过滤机的核心工作原理与结构组成，可作为环保、选矿、化工等领域固液分离设备设计的参考模型，也可用于相关设备的教学演示与方案汇报场景。
