Bulgin带开关IEC电源输入连接器结构

　　在工业控制机柜、桌面型测试仪器、中小型医疗设备的电源输入回路设计中，集成式电源输入连接器一直是结构工程师选型时的重点考量部件，这类部件直接决定了设备供电端的防护可靠性、装配效率以及后期运维的便捷性，本次涉及的这款带开关的IEC输入连接器，就是针对小功率交流供电设备的输入场景做的集成化设计。

　　从实际应用场景来看，这类连接器常被用在额定250V交流供电、10A以内工作电流的设备上，覆盖实验室台式测试设备、小型工业控制终端、桌面型3D打印设备、商用音频处理设备等多个领域，替代传统分离式的电源插座、船型开关、保险丝座的组合方案，能够大幅减少设备面板的开孔数量，降低面板加工的工序复杂度，同时也能减少内部接线的节点数量，降低供电回路的连接故障概率。

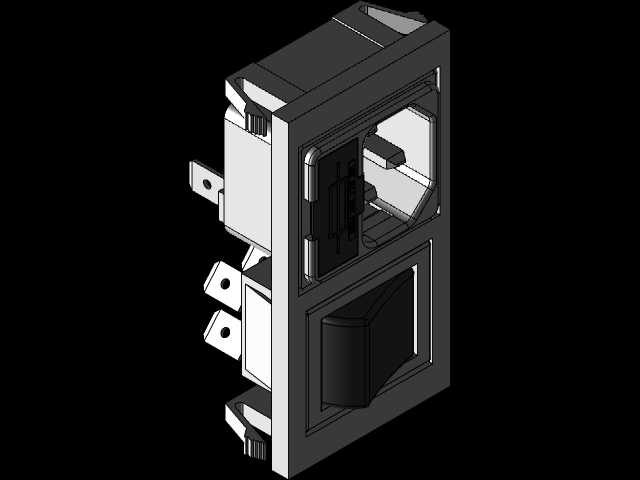

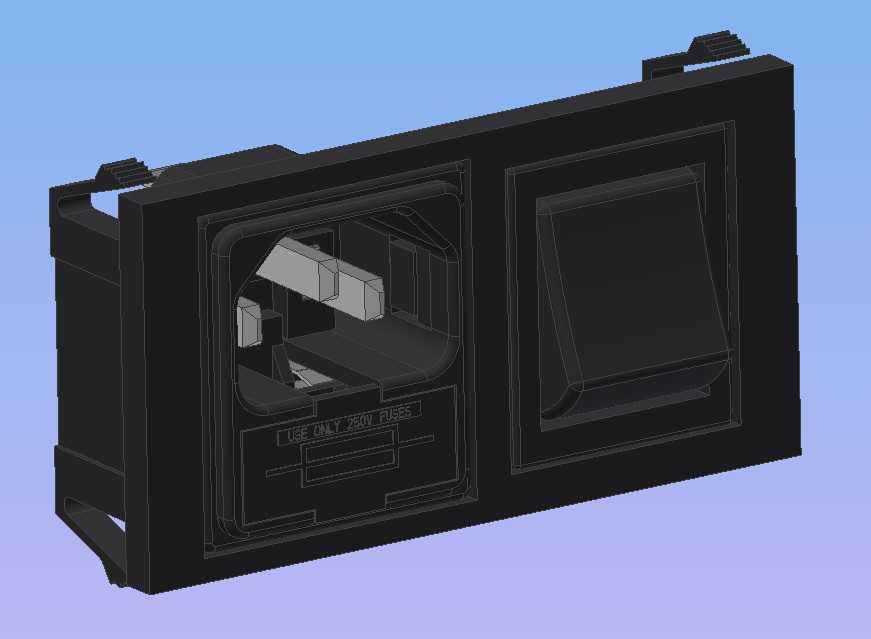

　　从功能特性上看，这款连接器将IEC C14规格的电源输入接口与翘板式电源开关做了一体化集成，接口部分完全符合IEC-320 C14的标准尺寸规范，能够适配市面上通用的C13规格电源线缆，无需定制专用接插件，后期设备运维更换线缆的成本极低。集成的翘板开关直接做在输入接口旁侧，开关的操作面与连接器面板处于同一安装平面，操作时不需要在面板上额外预留开关的操作空间，开关的行程与按压力度适配日常操作习惯，不会出现按动卡滞或者行程虚位的问题。连接器本体采用阻燃级工程塑料注塑成型，能够满足供电部件的阻燃等级要求，内部导电接触件采用铜合金镀镍处理，既保证了导电接触的低电阻特性，也能避免长期使用出现氧化锈蚀导致的接触不良问题。

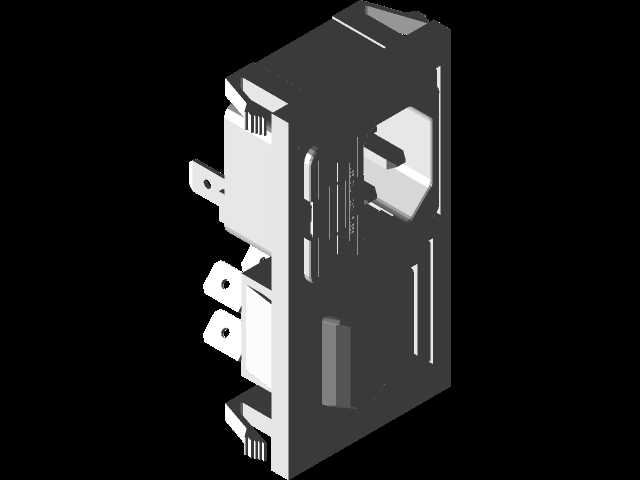

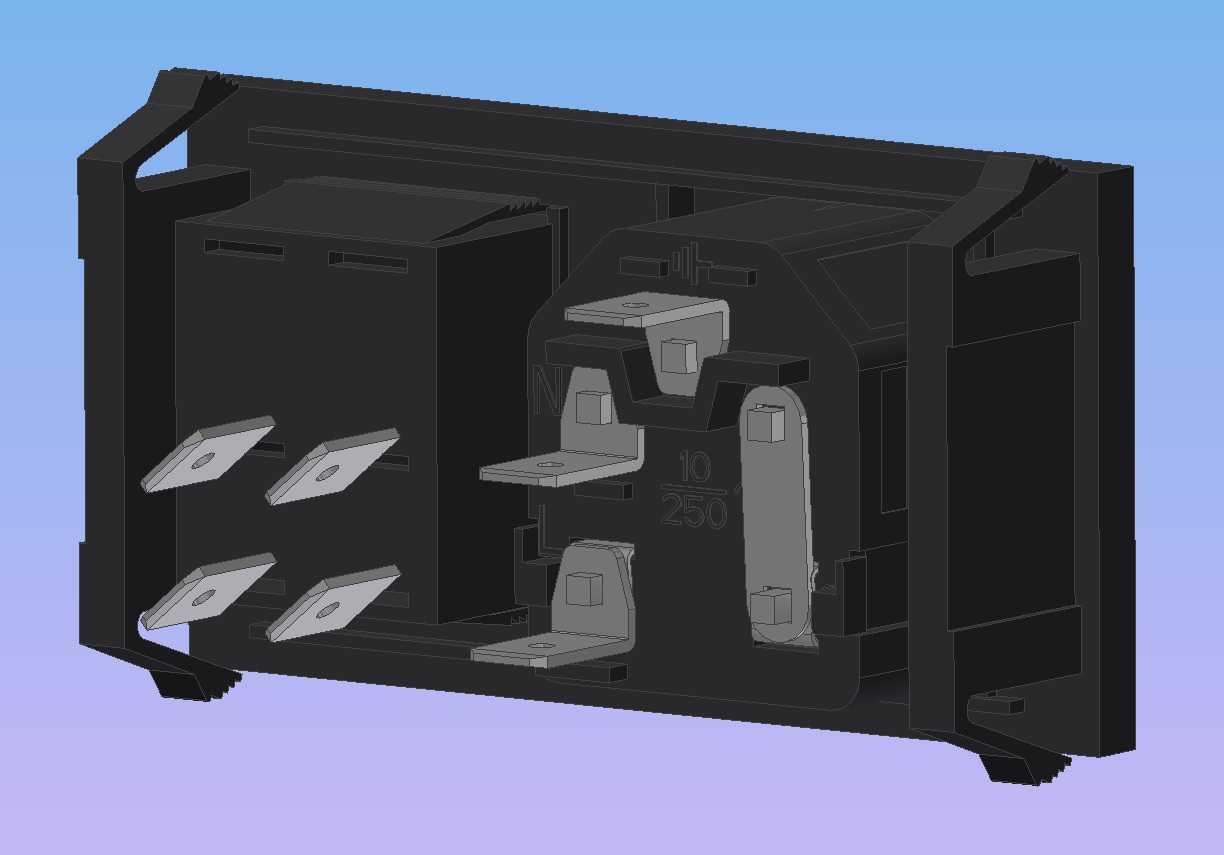

　　从设计思路层面拆解，这款连接器采用面板卡装式的固定结构，连接器上下两侧设置有弹性卡扣，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将连接器从面板外侧推入安装孔，卡扣就会自动卡在面板内侧完成固定，不需要额外使用螺丝紧固，相比传统螺丝固定的连接器，装配效率能够提升60%以上，同时也避免了螺丝松动导致的连接器移位问题。连接器的接线端采用快插式接线端子，内部导线只需要剥除对应长度的绝缘层，直接插入端子孔位就可以完成接线，不需要焊接或者拧螺丝紧固，能够大幅减少生产线的装配工时，同时快插端子的防脱结构也能避免运输或者使用过程中导线拉扯导致的接线松脱。连接器的开关部分与输入接口之间做了绝缘隔离结构，即使在满负载工作状态下，开关触点产生的电弧也不会影响到输入接口的接触件，满足安规设计中的电气间隙与爬电距离要求。

　　从外形尺寸与安装边界来看，这款连接器的整体外轮廓为矩形结构，面板部分的外边缘尺寸刚好覆盖安装孔的边缘，不会出现安装缝隙过大导致的外观缺陷，安装孔的尺寸公差控制在±0.1mm范围内，能够适配1mm到2mm厚度的金属或者塑料设备面板，卡扣的弹性行程可以覆盖不同面板厚度的公差，不会出现面板过薄卡扣卡不紧、面板过厚装不进去的问题。连接器在面板内侧的本体深度控制在合理范围内，不会占用过多设备内部的布线空间，对于内部空间紧凑的小型设备来说，能够有效避免连接器与内部PCB板、结构支架产生干涉。开关的操作凸起高度低于连接器面板的外边缘，即使设备在运输过程中受到挤压，也不会出现开关被误碰触发的问题，同时操作面的防滑纹理设计，也能保证操作人员戴薄手套操作时不会出现打滑。

　　在实际结构选型过程中，工程师需要重点关注连接器的安装孔位尺寸与面板厚度的匹配性，同时要确认内部接线的弯折半径，避免导线过度弯折导致的线芯断裂，另外在做面板布局时，要在连接器周围预留至少10mm的操作空间，方便电源线缆的插拔操作，同时也要避免连接器距离设备内部的发热元件过近，防止长期高温环境导致连接器塑料本体老化变形。这类集成式连接器的应用，本质上是通过部件的集成化设计，来降低整机的装配复杂度与后期运维成本，在小功率交流供电设备的结构设计中，是性价比非常高的选型方案。
