公牛多国通用旅行电源转换插座结构

　　日常做电气配套结构设计时，经常会碰到不同制式电源接口不匹配的场景，不管是给出口设备做配套电源转接，还是实验室里不同国别采购的仪器接电，这类转换插座都是很常用的小部件，这次拆解建模的这款公牛转换插座，就是针对多制式插头兼容场景做的结构设计。

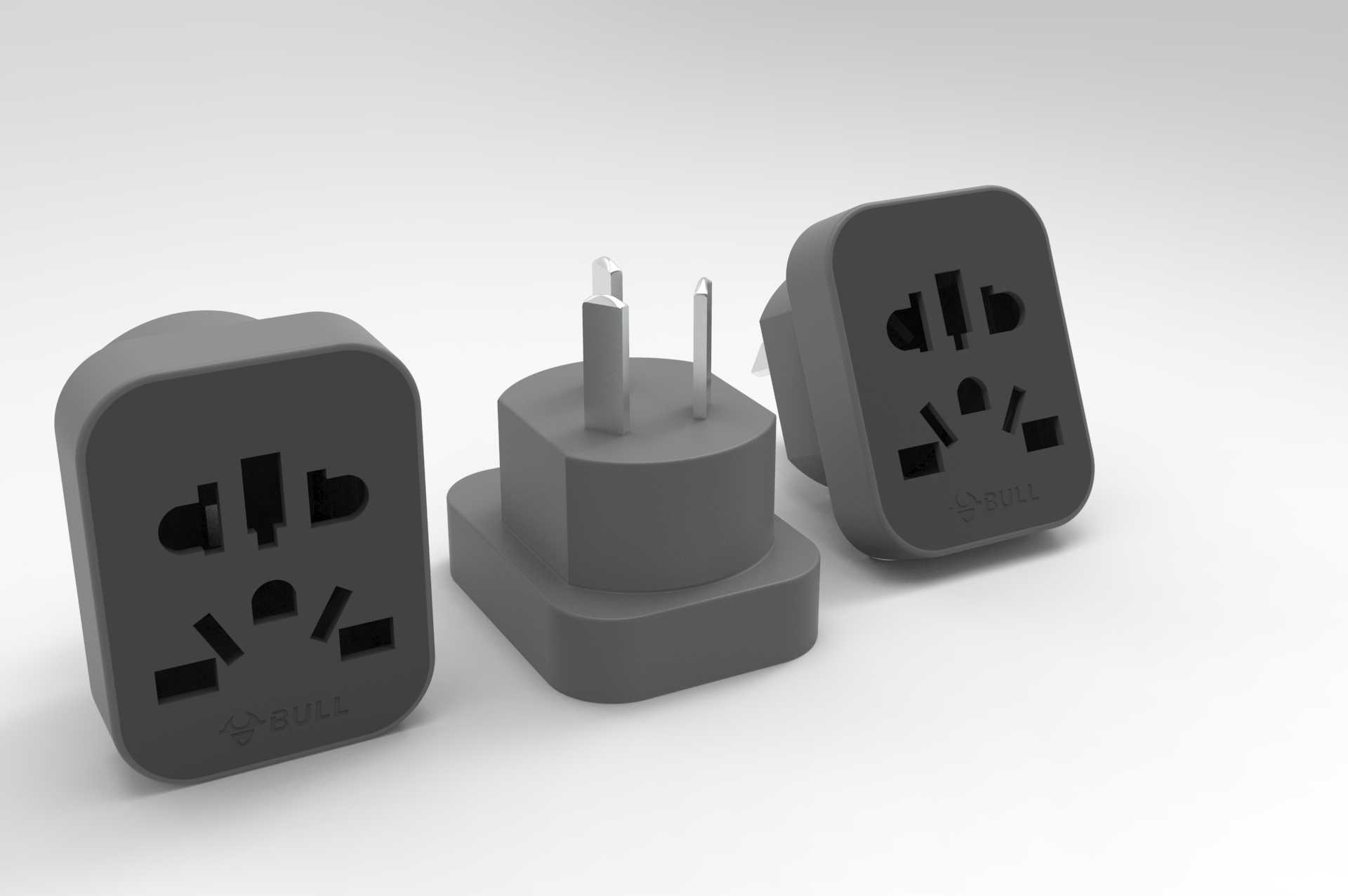

　　先从实际使用场景说，这类转换器最核心的需求就是跨制式兼容，日常碰到的国标两插、国标三插、美标两扁插、欧标两圆插、英标三方插，都要能在这个插座的插孔端适配，而插脚端则是固定的国标三脚规格，能直接插入国内常规墙面插座、插排取电，不需要额外布线，直接插接就能用，很多出口设备进厂调试的时候，工人不用特意更换设备端电源线，直接插在这个转换器上就能接国内电网，省了很多临时改线的麻烦，还有出差带的境外购入的数码设备、电动工具，也能靠这个转换器解决接电问题，不用带一堆不同规格的插线板。

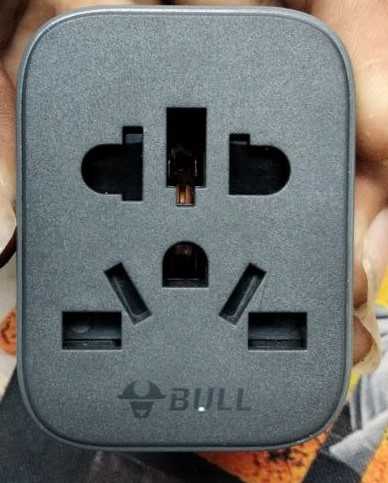

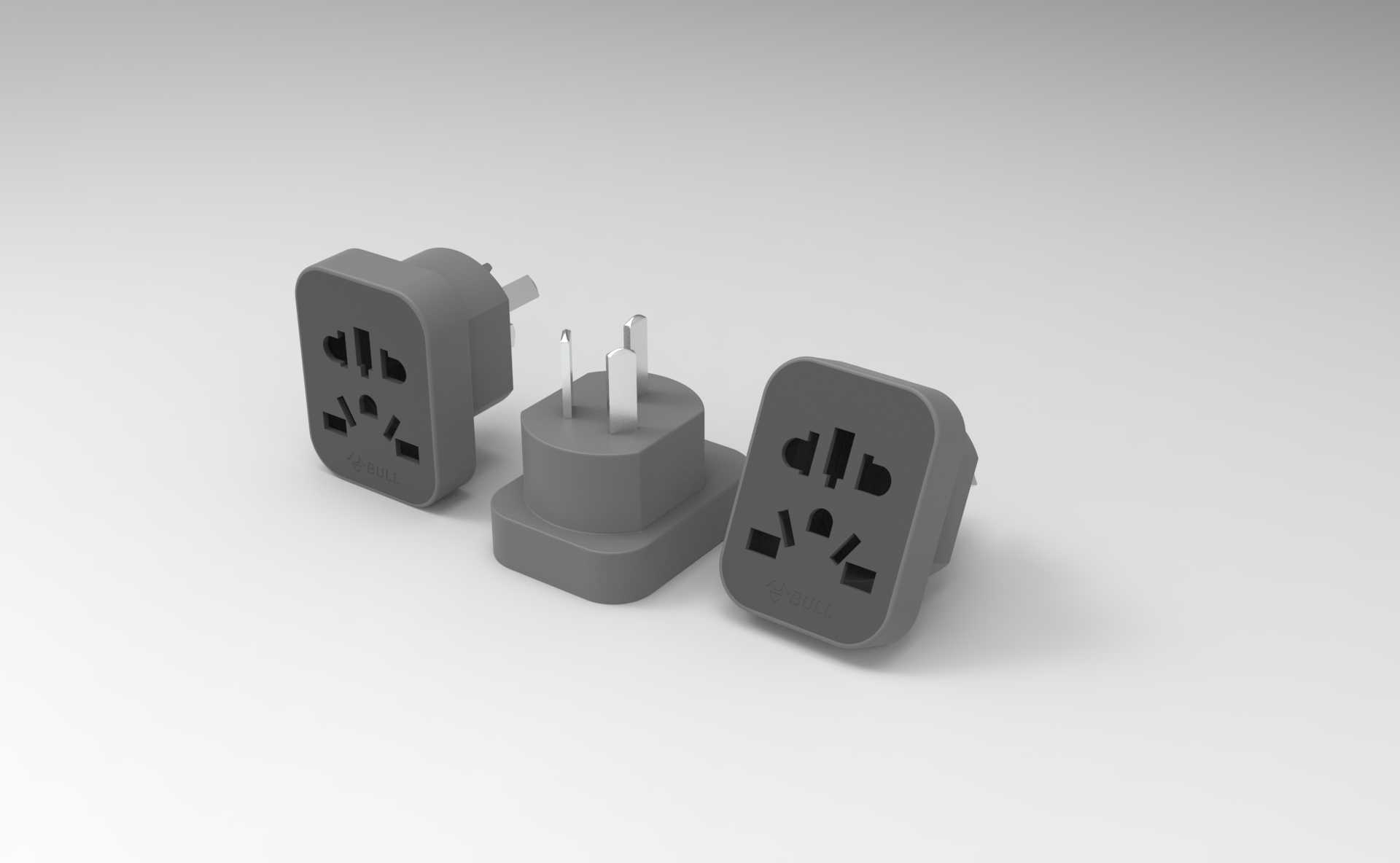

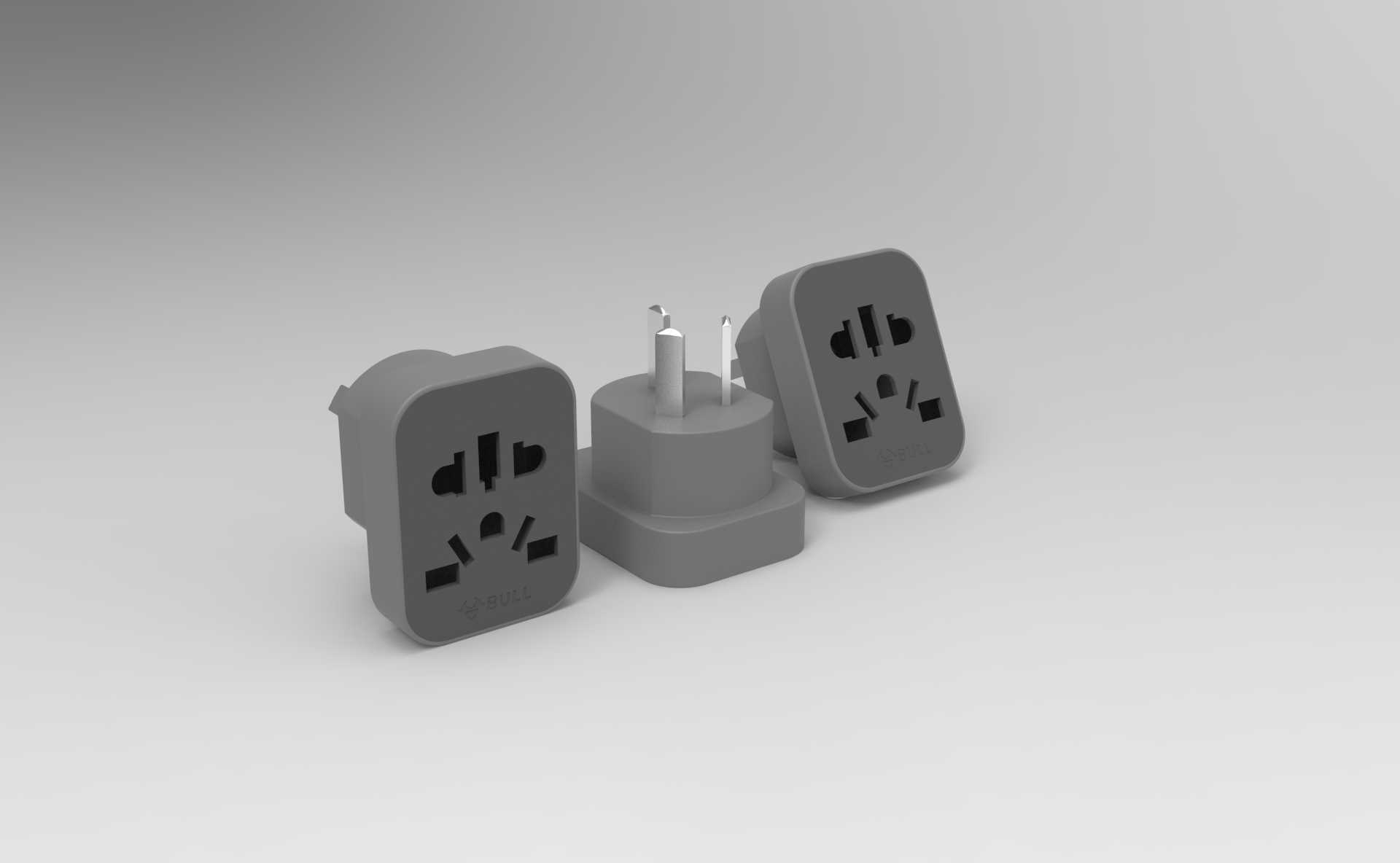

　　从设计思路上看，这款转换器没有做额外的延长线结构，整体是直插式设计，插脚直接集成在壳体内部，插合之后整体突出墙面的厚度控制在45mm以内，不会像带延长线的转换器那样额外占用空间，哪怕是墙面插座在家具背后、狭窄配电槽里，也能顺利插合，不会因为突出厚度太大被家具顶住。壳体用的是圆角方体造型，边缘做了R3的圆角过渡，没有尖锐棱角，日常插拔的时候不会划手，三个面都做了插孔布局？不对，看模型结构是两个插孔面？哦不对，模型里展示的是一端为国标三脚插脚，另外两个端面分别设置了兼容多制式的插孔组，这样一个转换器就能同时接两个不同制式的插头，不用来回插拔替换，在调试工位上同时接境外仪器和国内检测设备的时候很方便。

　　结构细节上，插脚部分用的是一体化铜嵌件结构，插脚的铜片厚度做到了0.6mm，插拔寿命能满足万次以上的使用要求，插脚和壳体的配合处做了防松凸台，插脚插入墙面插座的时候不会出现松动、接触不良的问题，内部的导电铜套是一体式弹片结构，不同制式的插脚插入时，弹片能自适应夹紧，不管是圆插脚还是扁插脚，都能保证足够的接触压力，避免接触电阻过大发热的问题，插孔位置还做了安全保护门结构，单孔插入的时候需要达到75N以上的力才能顶开保护门，能避免异物单孔插入造成的触电风险，符合家用和工业场景的安全要求。

　　安装边界这块要特别注意，这款转换器是直插式结构，不需要螺丝固定，直接插接在现有10A国标墙面插座上就能用，适配的插座是常规86型、118型国标插座，插脚的中心距严格按照国标10A三脚插座的尺寸做的，火线、零线、地线插脚的位置偏差控制在0.1mm以内，不会出现插不进去或者插合错位的问题。因为本身没有延长线，所以额定承载电流是10A，额定电压250V，适配总功率不超过2500W的用电设备，选型的时候要注意接入设备的总功率不能超过这个阈值，避免过载发热。建模的时候把内部铜件、保护门、壳体卡扣结构都做了还原，壳体的上下盖是靠卡扣加超声波焊接固定的，没有外露的螺丝，整体密封性更好，日常使用的时候灰尘、溅水不容易进到壳体内部，适合车间、实验室、家居等多场景使用。

　　很多工程师做设备配套的时候容易忽略这类小转接件的结构尺寸，比如之前做出口设备包装配套的时候，没算转换器的突出厚度，结果设备包装箱的预留凹槽深度不够，放进去之后箱盖盖不上，后来重新调整凹槽尺寸的时候就是参考的这类转换器的实际外形尺寸，把凹槽深度留到50mm，宽度留到60mm，就能顺利放下。还有在做桌面配电设计的时候，要是工位上需要接不同国别制式的设备，直接在工位插座上配这个转换器，就不用特意更换整个工位的插座面板，改造成本很低，而且后期维护也方便，转换器坏了直接替换就行，不用拆面板改线。

　　另外从建模的细节来看，壳体表面做了细磨砂纹理，不会留指纹，插拔的时候摩擦力也足够，手上有汗的时候也能顺利拔下来，不会打滑。插孔的标识做了凹陷式的丝印槽，长期使用丝印也不会磨掉，能清晰区分不同插孔的适配类型，避免用户插错。插脚的末端做了圆角导向，插入插座的时候不用刻意对准，稍微偏一点也能顺着导向滑进插座孔里，插拔手感更顺畅。内部的导电铜套之间做了绝缘隔离筋，哪怕铜套因为异常情况出现位移，也不会造成火线零线短路，提升了整体的安全冗余。
