FBGA63封装芯片三维结构设计模型

　　在高密度电子组装的结构设计工作中，BGA类封装器件的三维模型是PCB布局、整机结构干涉校验环节必不可少的基础参考资料，本次呈现的FBGA63封装器件模型，完全按照实际量产器件的物理特征构建，可直接导入各类三维装配环境用于结构验证工作。从实际应用场景来看，这类FBGA63封装的芯片广泛应用于工业控制板卡、消费电子核心主板、嵌入式计算模块当中，作为高密度信号互连的核心载体，其底部焊球阵列的布局精度、封装本体的外形公差，直接决定了SMT回流焊过程中的良率，以及整机装配后器件与周边结构件的间隙是否满足设计要求。很多结构工程师在做板级装配校验时，往往因为缺少精准的封装器件模型，只能用简化方块代替，最后打样阶段才发现器件高度与散热片、外壳加强筋发生干涉，或是焊球位置与PCB焊盘对位出现偏差，导致整个项目的试产周期被迫拉长，精准的器件三维模型能在设计阶段就把这类问题提前暴露，大幅减少后期改模、改板的成本。

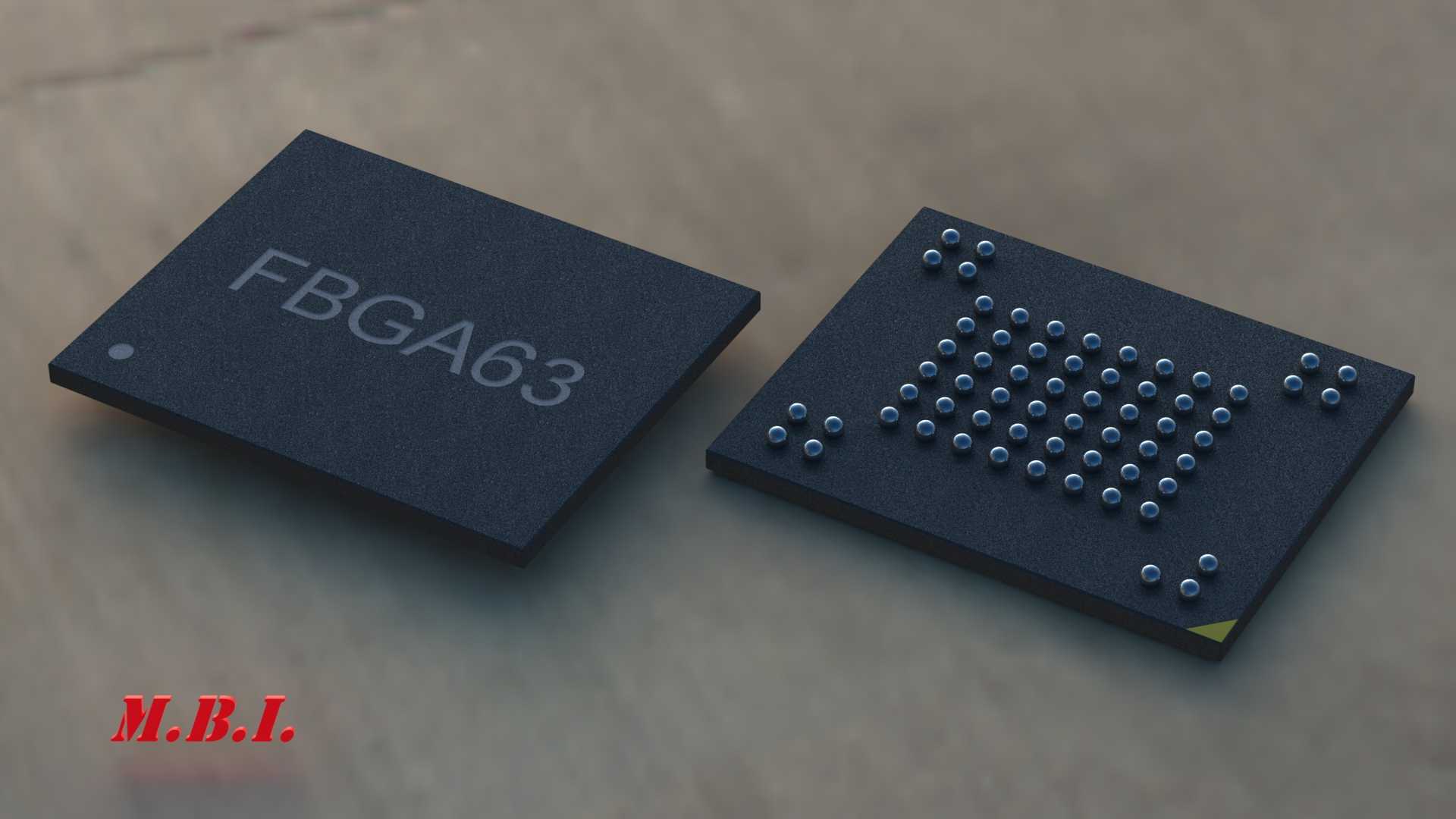

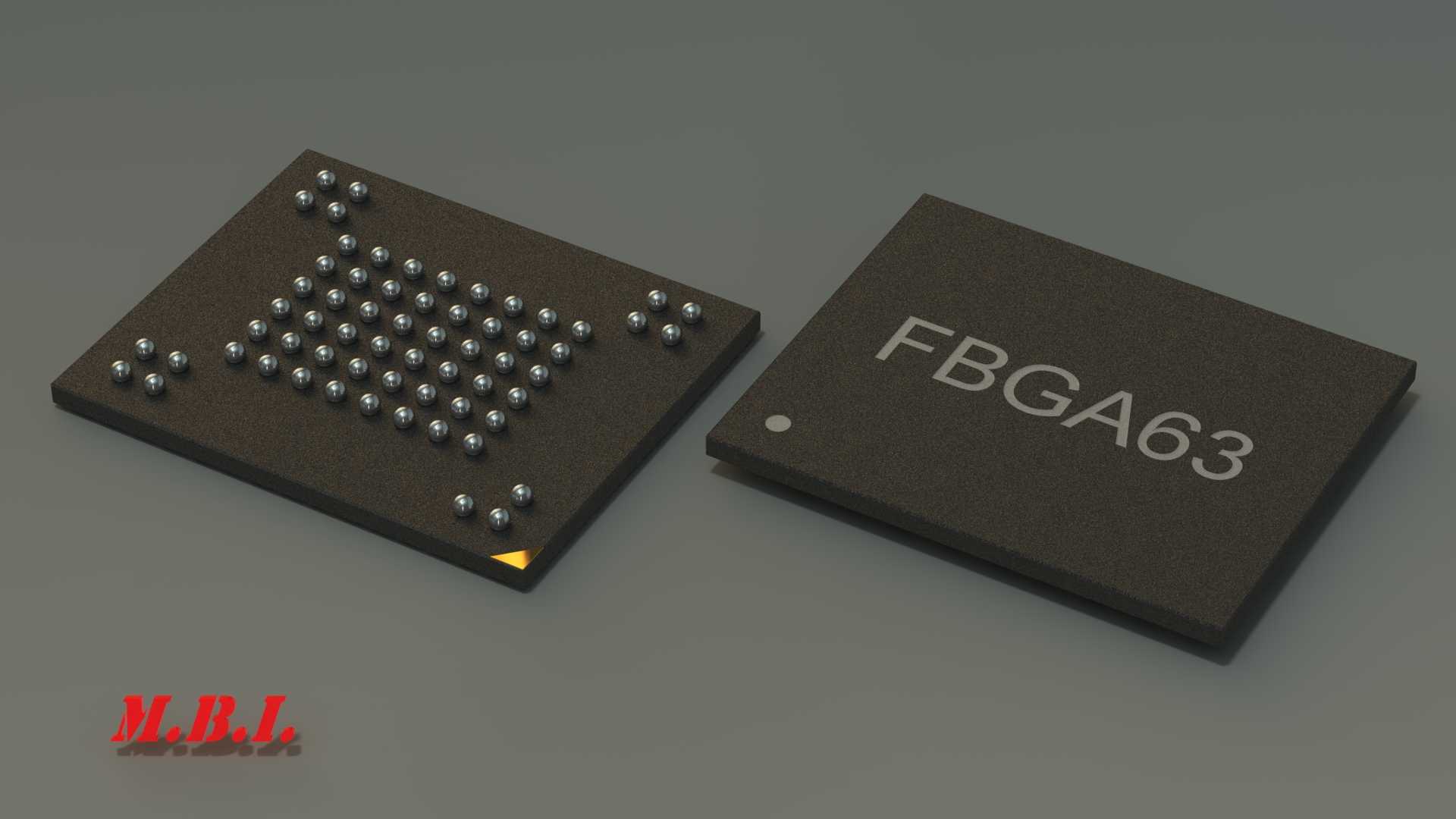

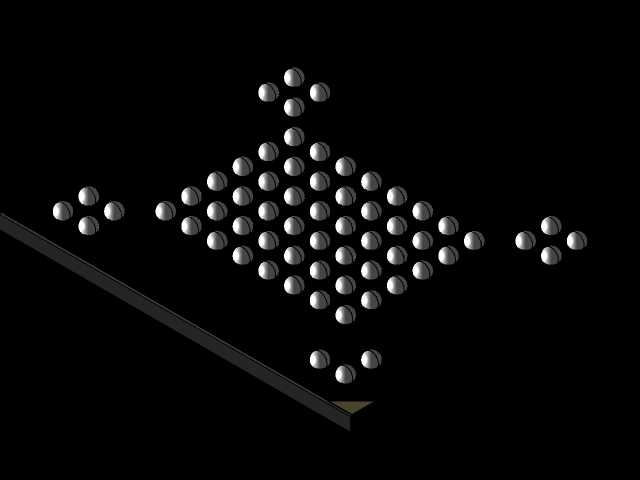

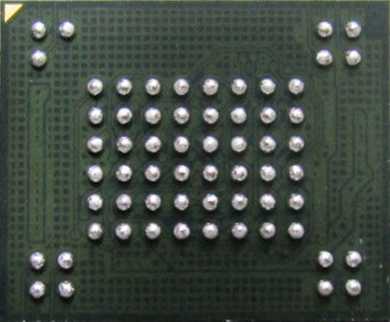

　　从设计思路上看，构建这个模型时没有做过度的简化处理，首先还原了FBGA封装的核心结构特征：封装本体采用哑光环氧树脂塑封的质感表现，顶面清晰标注FBGA63的丝印标识，同时还原了塑封体边角的微小注塑圆角，以及本体一角的定位标识点——这个定位点是SMT贴装过程中确认器件方向的关键特征，很多简化模型会忽略这个细节，导致贴装坐标对位时出现方向偏差。模型底部完整还原了63个焊球的阵列布局，每个焊球的凸点高度、球径、相邻焊球的中心距都严格按照实际封装的规格参数设置，焊球的排列并非完全规整的满阵列，而是根据实际器件的引脚定义预留了空缺位置，完全匹配真实器件的焊球分布，避免做装配干涉检查时出现误判。

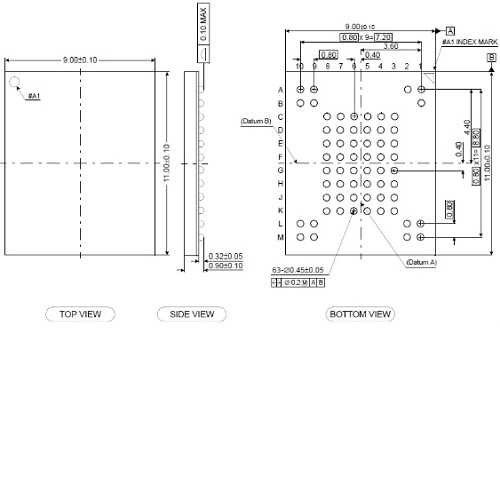

　　外形尺寸与安装边界方面，该FBGA63封装的本体长宽尺寸为11毫米见方，整体厚度包含底部焊球高度在内，完全符合常规细间距BGA封装的尺寸规范，模型中明确标注了器件的安装禁布区范围：以封装本体边缘向外延伸的区域内，不允许布置过高的周边元器件，也不允许结构件伸入这个区域，避免焊接过程中出现工装压接不到位、或是后期使用过程中应力集中导致焊球开裂的问题。在实际的结构设计工作中，使用这个模型可以完成多项校验工作：一是验证器件与PCB板贴合后，顶面距离上方屏蔽罩、散热结构的间隙是否满足绝缘距离要求；二是验证焊球阵列与PCB表层走线、过孔的位置是否存在冲突，避免焊盘与走线距离过近导致焊接短路；三是验证整板装配时，器件周边的接插件、固定柱等结构是否会与芯片本体发生碰撞，尤其是在有抗震要求的工业设备中，器件与周边结构的安全间隙直接影响产品的长期可靠性。

　　不同于很多仅做外观表现的外观模型，这个FBGA63的模型在结构细节上充分考虑了工程应用的实际需求，没有添加多余的装饰性特征，所有结构尺寸都可以直接作为设计参考。比如塑封体的拔模斜度，模型按照实际注塑工艺的角度做了还原，在做整机灌封、 conformal coating（敷形涂层）厚度校验时，这个斜度会直接影响涂层的流动分布，精准的特征能让仿真结果更贴近实际生产状态。另外底部焊球的弧度也做了写实处理，在做焊点应力仿真时，准确的焊球几何形态是获取可靠仿真结果的基础，如果焊球被简化为圆柱体，仿真得到的应力集中位置会和实际情况出现明显偏差，无法准确预判温度循环过程中焊点的疲劳寿命。对于从事高密度电子设备结构设计、PCB Layout的工程师来说，这类精准的封装器件模型，能让整个设计流程的校验环节更严谨，减少从设计到量产过程中的不必要迭代，尤其在多板堆叠的紧凑型设备设计中，每一个器件的尺寸误差都可能导致整个堆叠方案失效，精准的三维模型是保障设计一次成功率的重要基础。
