工业电气柜用DIN导轨安装固定支架结构

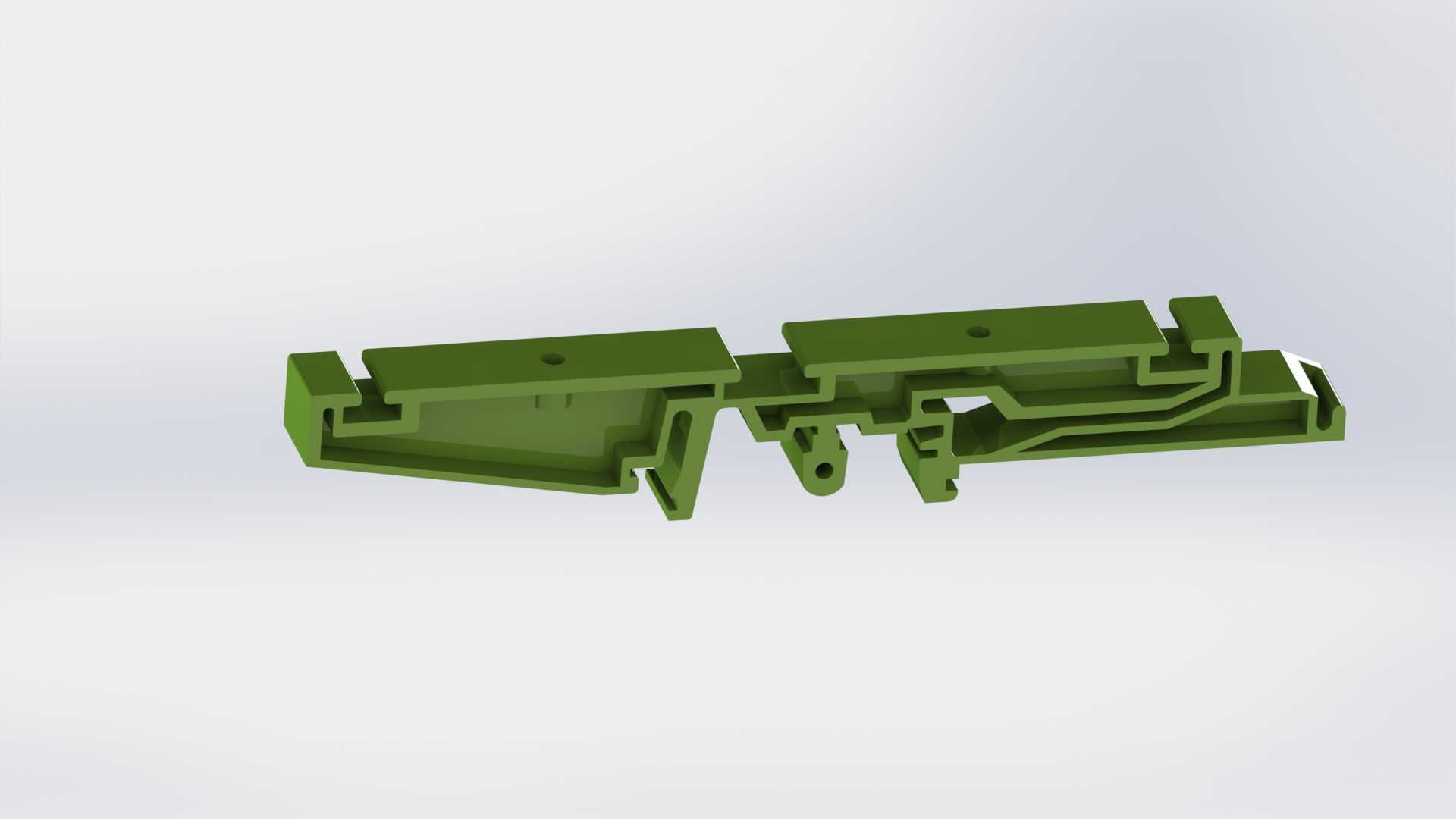

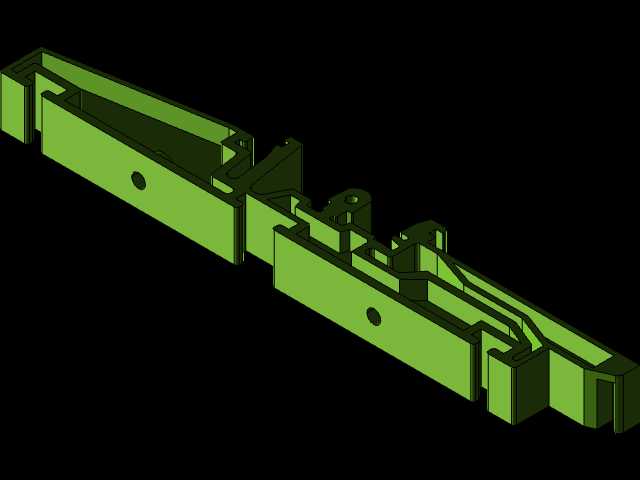

　　在工业电气控制柜、分布式IO模块、低压配电终端的装配场景中，DIN导轨是承载各类电气元件的核心安装基准，而配套的导轨固定支架则是实现元件快速卡装、位置锁定、防窜动的关键结构件，本次涉及的这款导轨支架，正是针对标准35mm宽度DIN导轨设计的快装式固定结构，适配绝大多数工业场景下的导轨安装需求。从实际使用场景来看，这类支架常被用于小型电源模块、信号隔离器、端子排组、微型变压器等元件的导轨侧装或端部固定，替代传统螺丝直接固定的方式，大幅提升柜内装配的效率，也方便后期运维时的元件拆装调整，不需要在安装板上反复打孔定位，只要将支架卡入导轨的卷边结构，就能快速锁定安装位置。从功能特性上看，这款支架采用双侧卡扣式卡接结构，内侧设置了与DIN导轨卷边轮廓完全匹配的卡槽，安装时只需要将支架一侧先卡入导轨上沿，再按压另一侧就能听到卡扣锁止的声响，确认卡入到位后，支架不会沿导轨长度方向窜动，也不会从导轨上松脱，即使在有轻微振动的工业现场，比如车间生产线旁的控制柜、设备内置的电气仓内，也能保持稳定的固定效果，不会因为长期振动出现卡扣松脱、元件移位的问题。支架本体上预留了多个安装孔位，既可以通过自攻螺丝将需要固定的电气元件锁紧在支架平面上，也可以配合扎带穿过预留的镂空槽位，对元件或者线束进行辅助固定，适配不同尺寸、不同安装孔位的元件固定需求，不需要针对每个元件单独设计导轨适配结构，大幅降低了非标电气元件的导轨适配成本。从设计思路层面拆解，这款支架在结构设计时充分考虑了注塑成型的工艺特性，整体壁厚保持均匀，没有出现壁厚突变的区域，避免注塑过程中出现缩痕、翘曲等成型缺陷，卡扣位置做了适度的圆角过渡，既保证了卡扣有足够的弹性变形量实现卡装，又避免了应力集中导致的卡扣断裂，在多次拆装后依然能保持足够的卡紧力。

　　支架的外形轮廓做了倒角处理，没有尖锐的棱角，避免装配过程中划伤操作人员的手部，也不会割破柜内的线束绝缘层。在安装边界尺寸上，这款支架卡入标准35mm DIN导轨后，整体突出导轨表面的高度控制在较低范围，不会占用过多柜内的纵深空间，适配厚度较薄的壁挂式电气柜安装需求，支架沿导轨长度方向的占用尺寸经过优化，相邻安装的两个支架之间不会出现干涉，可以紧密排布实现多元件的密集安装，充分利用导轨上的安装空间。支架的卡槽深度经过精确计算，卡入导轨后与导轨卷边的配合间隙控制在合理范围，既不会因为间隙过小导致卡装阻力过大、拆装困难，也不会因为间隙过大导致支架晃动、固定不稳。

　　在实际工程应用中，这类导轨支架还可以配合端部挡块使用，在整排元件安装完成后，在元件组的两端加装支架进行限位，避免元件在导轨上出现横向滑移，尤其是在设备需要移动运输的场景下，这种双重固定的方式可以彻底杜绝元件移位导致的接线松脱、接触不良等问题。不同于金属材质的导轨支架，这款采用工程塑料注塑成型的支架本身具备良好的绝缘性能，不需要额外增加绝缘垫片就能实现元件与导轨之间的电气隔离，避免因为导轨带电或者元件外壳漏电导致的安全隐患，同时工程塑料材质具备不错的耐腐蚀性，在有轻微潮湿、有少量腐蚀性气体的工业现场，也不会出现生锈腐蚀的问题，长期使用不需要做特殊的防腐处理。

　　从结构强度上看，支架的加强筋布局经过优化，在卡扣受力位置、元件安装孔位的背面都设置了纵横交错的加强筋，在控制整体壁厚、减少材料用量的前提下，保证了支架的整体刚性，在固定重量不超过500g的电气元件时，不会出现支架变形、下垂的问题，完全满足常规低压电气元件的固定承重需求。在建模过程中，这类支架的结构需要重点关注卡扣的变形量计算，确保卡扣在安装时的最大变形量处于材料的弹性变形区间内，不会因为变形量过大出现塑性变形导致卡紧力失效，同时卡槽的轮廓尺寸需要与标准DIN导轨的尺寸公差做匹配设计，考虑到导轨本身的制造公差，卡槽的尺寸需要预留适度的余量，保证不同厂商生产的标准DIN导轨都能顺利卡入，不会出现适配性问题。另外支架上的安装孔位采用沉孔设计，螺丝锁紧后螺丝头不会突出支架表面，避免与相邻安装的元件出现干涉，也让整体安装外观更加平整。
