40mm表面贴装多色LED指示灯结构设计

　　这款40mm规格的表面贴装LED指示灯，是工业设备信号指示场景中应用极广的一类小型警示部件，日常在自动化生产线工位状态提示、小型设备运行故障告警、仓储物流分拣线节点标识、特种设备安全边界提示等场景都能见到它的身影。不同于传统螺纹安装的指示灯，它采用底座直接贴装固定的方式，不需要在安装面板上开出大尺寸的安装孔，仅需要对应底座安装孔位预留两个固定点位即可完成装配，对于薄型钣金面板、设备外壳侧壁、型材框架表面这类不方便做沉孔或者螺纹加工的安装位置，适配性要远高于常规嵌入式指示灯。

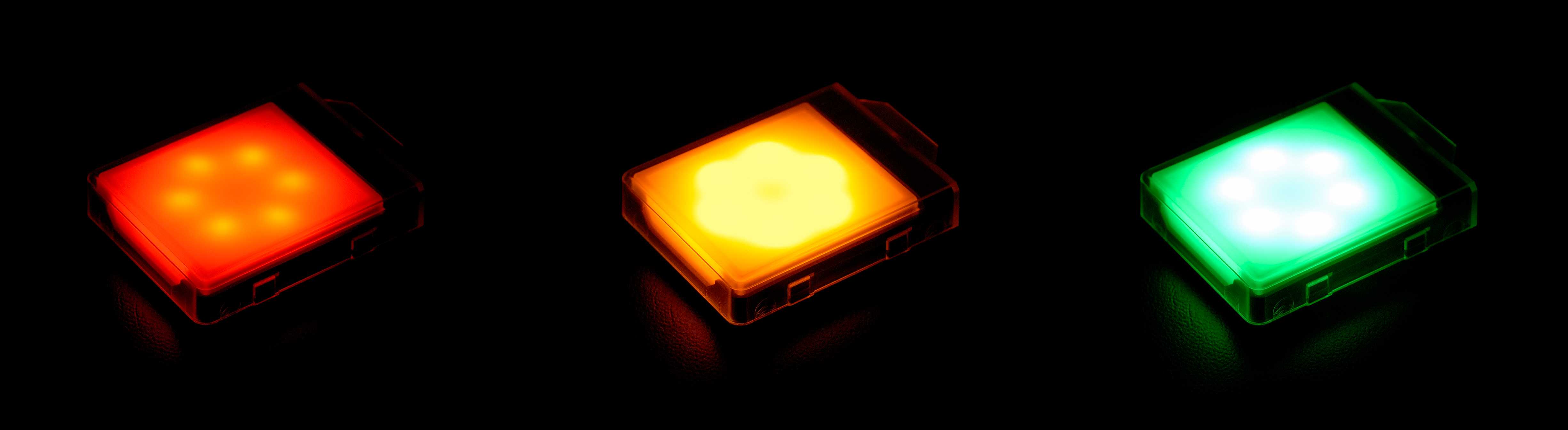

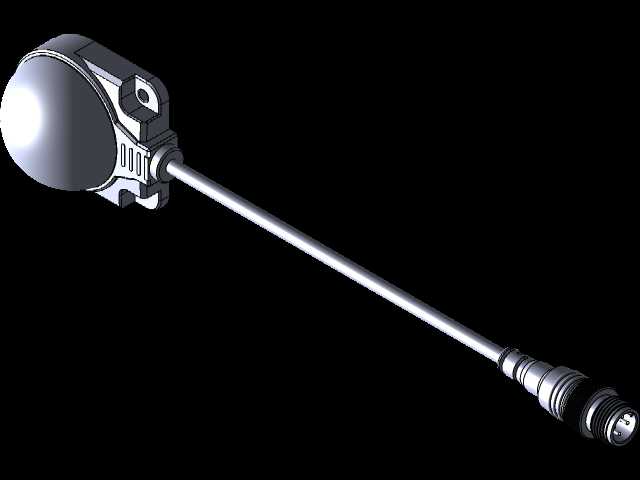

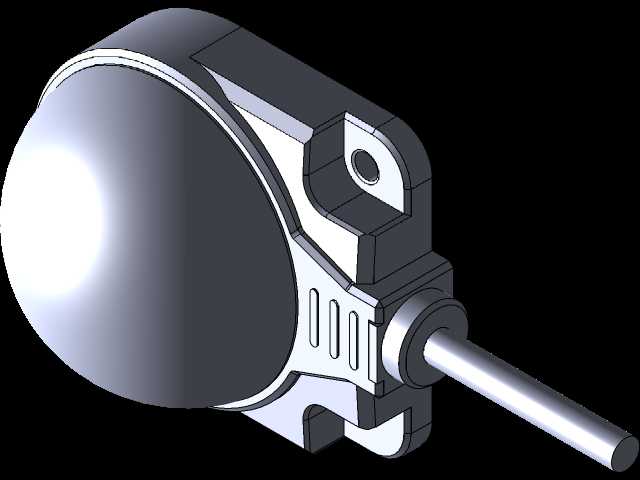

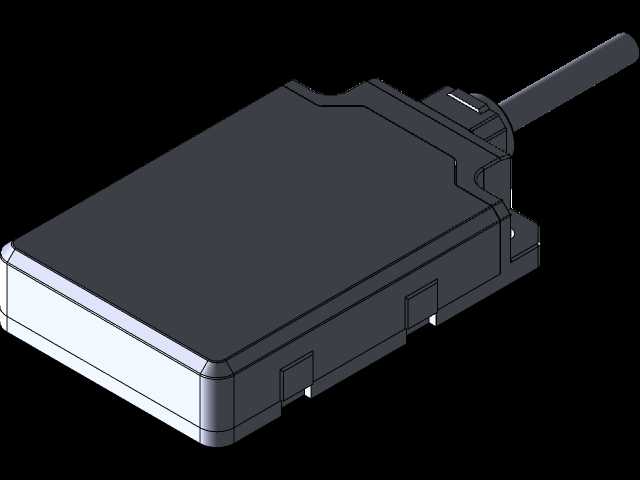

　　从结构设计来看，这款指示灯整体采用半球形透光罩加方形安装底座的组合结构，透光罩做了均匀的漫反射纹理处理，点亮时光线不会出现局部刺眼的亮斑，在车间常规照明环境下，10米范围内都可以清晰识别灯光状态，不会因为环境光干扰出现信号误判。底座采用高强度工程塑料注塑成型，边缘做了圆弧过渡处理，没有尖锐的棱角，避免安装和日常维护时划伤操作人员，出线端做了线缆防弯折的应力释放结构，设备运行过程中即使出现线缆拉扯、小幅晃动的情况，也不会出现线缆根部断裂导致的信号失效问题。

　　尺寸边界上，这款指示灯的半球形灯罩直径为40mm，底座安装面的长宽尺寸控制在50mm以内，整体突出安装面的高度不到30mm，不会占用过多的设备外部空间，对于安装空间局促的小型设备、移动工装这类场景非常友好。底座上的两个固定安装孔采用沉孔设计，装配后固定螺丝的头部不会突出底座表面，既可以避免螺丝剐蹭周边的管线，也能让整体外观更加整洁。底座和透光罩之间采用卡扣加密封胶圈的装配结构，既可以保证日常使用中的防尘防水能力，也方便后期维护时更换内部的发光组件，不需要整体拆解底座就能完成检修。

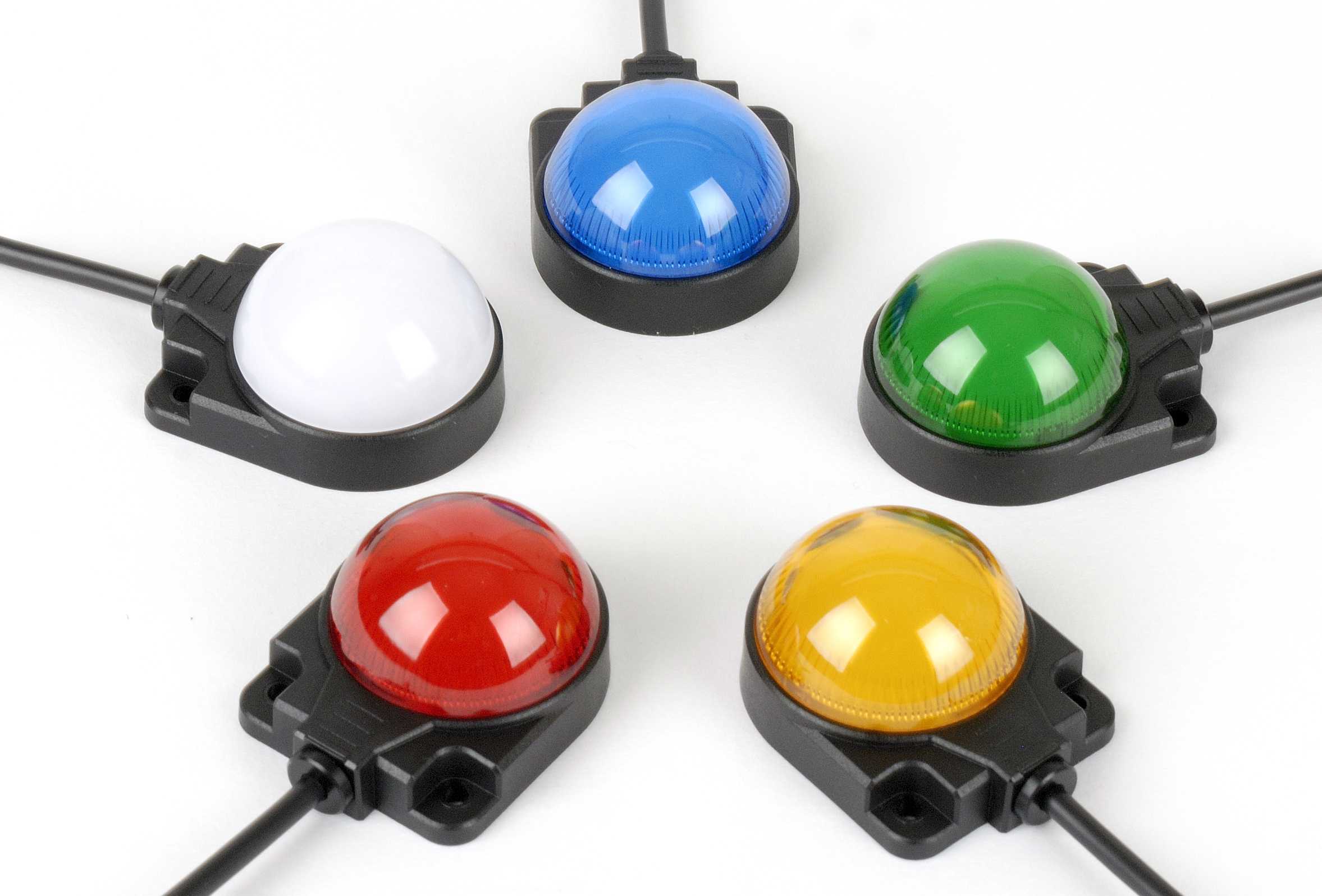

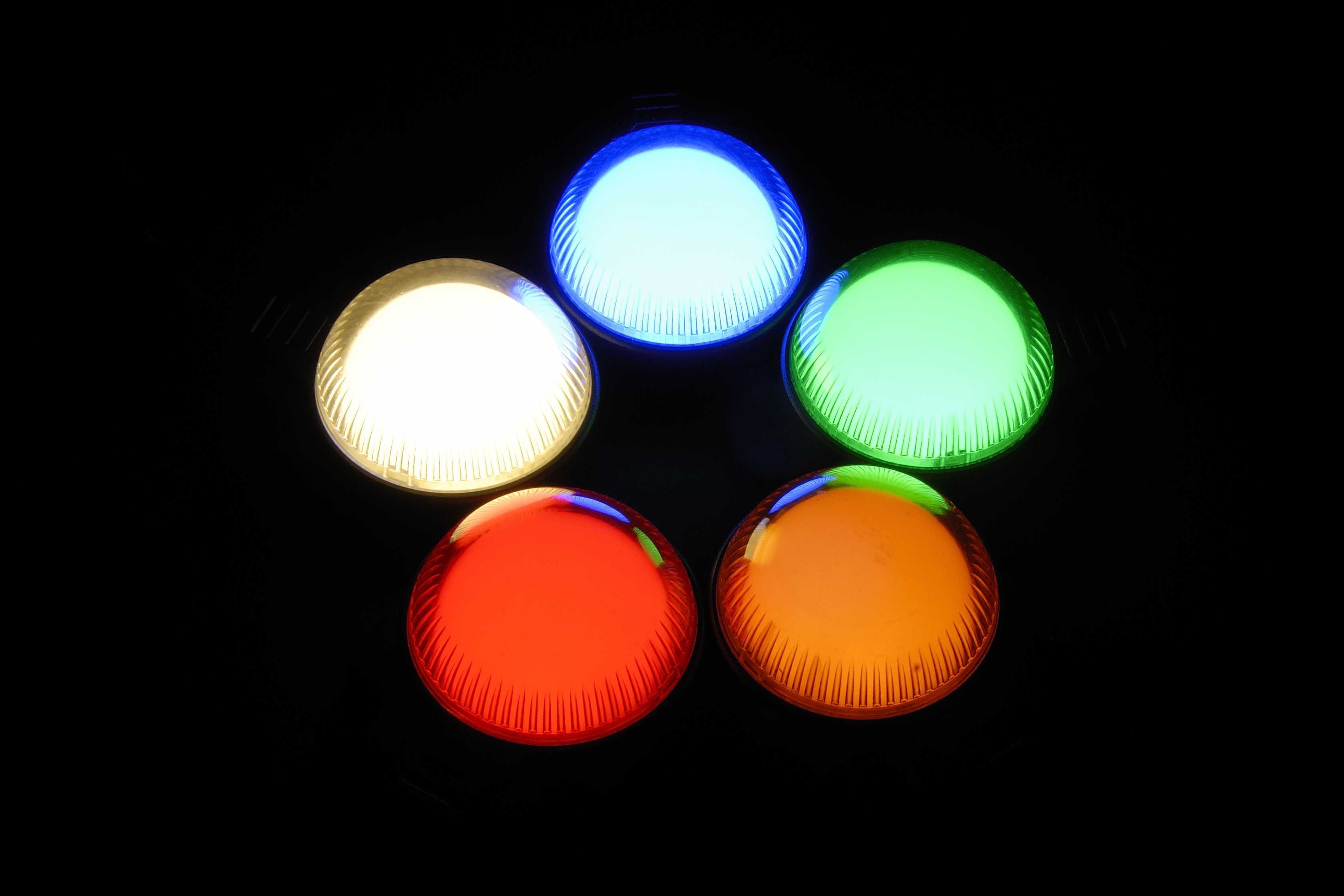

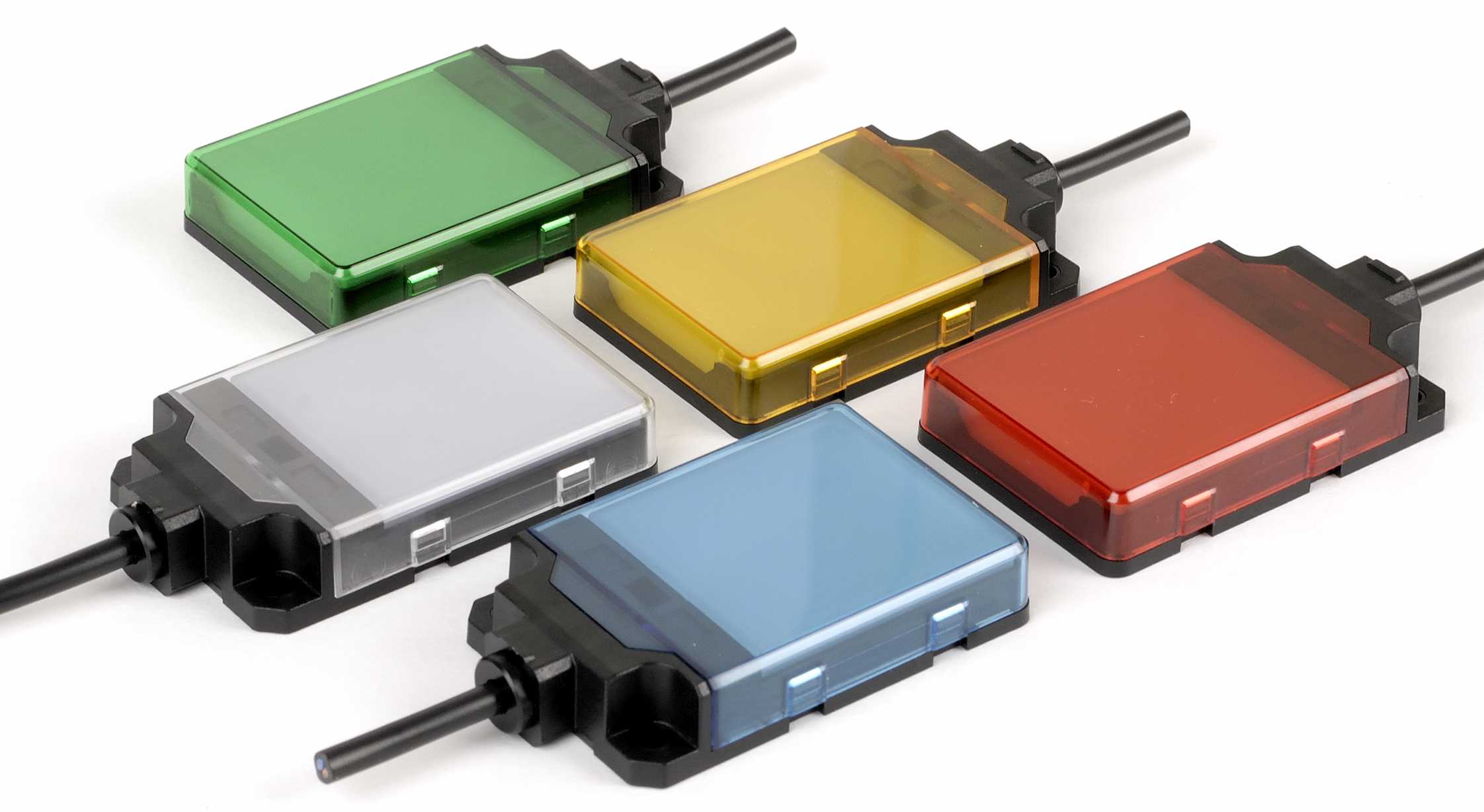

　　功能层面，这款指示灯覆盖白、蓝、绿、红、黄五种常规信号颜色，不同颜色可以对应不同的设备状态：比如绿色对应设备正常运行，黄色对应设备待机或者预警状态，红色对应设备故障或者紧急停止，蓝色可以对应特殊工艺段的状态提示，白色可以用作局部照明或者通用状态提示，用户可以根据自身设备的信号逻辑灵活选配。它的供电接线采用侧出线的方式，线缆可以顺着安装面排布，不会因为线缆突出影响设备周边的人员操作或者物料输送，接线端预留了足够的线芯长度，现场装配时不需要额外延长线缆就能完成接线作业。

　　在建模过程中，需要重点关注几个结构配合的公差：首先是透光罩和底座的卡扣配合公差，过松会导致灯罩容易脱落，密封性能下降，过紧则会导致装配难度提升，甚至出现卡扣断裂的问题；其次是安装孔的位置公差，两个安装孔的中心距需要和常用的安装型材孔位、钣金预留孔位做适配，避免现场安装时出现孔位对不上的问题；另外就是灯罩的曲面弧度设计，既要保证光线的扩散角度足够大，也要避免曲面出现脱模困难、壁厚不均导致的注塑缩水问题。实际选型时，这类表面贴装指示灯不需要额外配置安装支架，直接通过螺丝固定在安装面即可，相比带支架的指示灯可以节省一部分安装配件成本，同时装配效率也更高，适合大批量设备装配时使用。日常维护过程中，如果出现单个灯珠损坏的情况，只需要拆开灯罩更换内部的发光板即可，不需要整体更换整个指示灯，后期维护成本更低。
