电子设备用铝制插片式散热结构

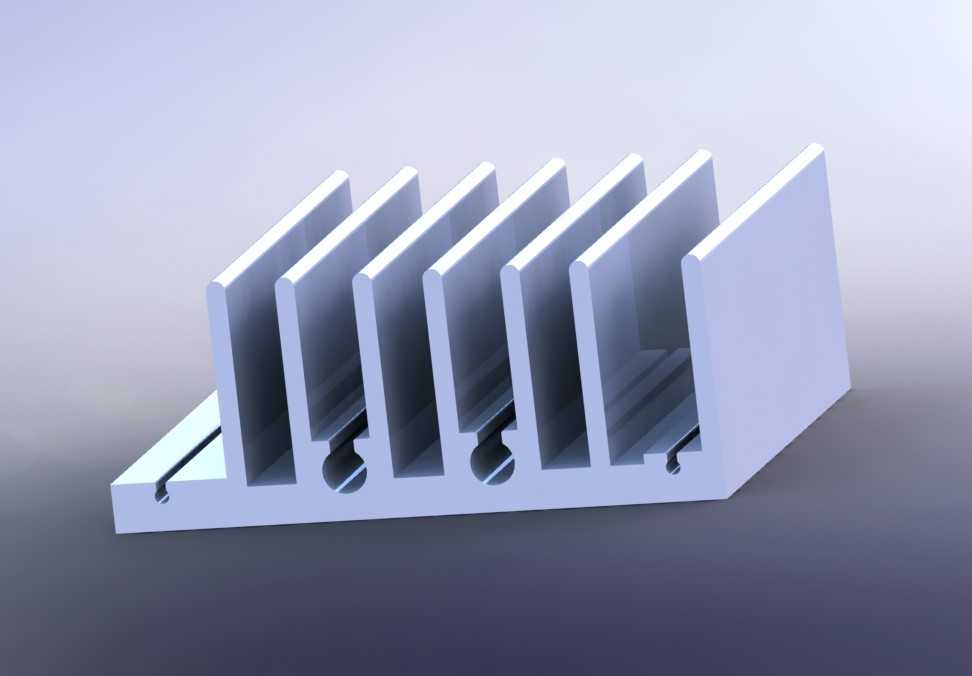

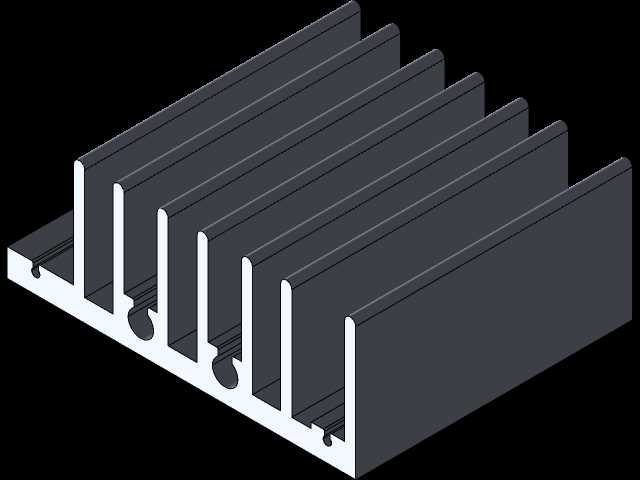

　　这款铝制散热结构主要面向小功率电子器件的被动散热场景，常见于PCB板载功率元件、小型电源模块、低压控制板的发热源配套使用，在自然对流环境下即可完成热量导出，无需额外搭配风扇，适合对运行噪音、设备可靠性有要求的工控、消费电子、小型电源类产品。从结构设计来看，整体采用一体化挤压铝型材成型工艺，基底为平直安装面，可通过导热胶、导热垫或者螺丝锁附的方式与发热元件表面紧密贴合，基底厚度经过核算，既保证足够的热传导截面积，避免热量在基底位置堆积，又控制整体重量不会给安装基板带来额外负载。

　　上方的散热鳍片采用等间距平行排布，鳍片高度统一，相邻鳍片之间的流道宽度经过优化，在自然对流状态下，空气可以顺着鳍片间隙形成稳定的烟囱效应，将鳍片表面携带的热量持续带走，不会出现流道过窄导致空气滞止、流道过宽浪费散热面积的问题。鳍片根部与基底衔接位置做了圆弧过渡处理，一方面减少挤压成型时的应力集中，避免型材生产过程中出现开裂、变形问题，另一方面也降低热阻，让基底吸收的热量可以更顺畅地传导到每一片鳍片的末端。在安装边界上，基底侧边预留了定位卡槽结构，既可以在多组散热器拼接使用时实现快速对齐，也能适配标准导轨卡槽的安装方式，无需额外设计定制安装支架，直接卡入即可完成固定，适配小空间内的快速装配需求。

　　鳍片的厚度控制在兼顾结构强度与散热效率的区间，不会因为过薄导致运输、装配过程中出现弯折变形，也不会因为过厚挤占过多的空气流道空间。从实际使用场景出发，这类散热器不需要额外的动力部件，不存在运动磨损，使用寿命与整机设备保持一致，免维护特性非常适合长期连续运行的工控类设备，避免因为散热风扇故障导致的设备过热停机问题。在建模过程中，严格遵循铝型材挤压的工艺约束，所有截面特征都保持沿长度方向等截面，没有出现倒扣、局部突变等无法通过常规挤压工艺实现的结构，鳍片的拔模角度符合型材生产的公差要求，生产时可以直接通过开挤压模完成批量制造，后续只需要按需求长度切割即可，不需要额外的机加工工序，有效控制量产成本。

　　基底的安装面平面度公差控制在合理范围，保证与发热元件表面贴合时不会出现过大的间隙，减少导热界面材料的填充厚度，进一步降低接触热阻。侧边的卡槽结构尺寸适配常规的PCB安装导轨，在板卡装配时可以直接将散热器卡装在指定位置，配合导热胶固化后即可完成固定，减少锁螺丝的工序，提升装配效率。鳍片的边缘做了微小的倒角处理，避免装配过程中锋利的边缘划伤操作人员或者损坏周边的导线、元器件。在热设计逻辑上，整体散热面积经过匹配计算，对应常规小功率发热元件的热耗散需求，在环境温度40摄氏度的常规工况下，可将发热元件的结温控制在器件允许的工作范围内，不会出现过热降频或者寿命衰减的问题。对于需要多组并排安装的场景，相邻散热器之间只需要预留极小的间隙即可，不会因为互相遮挡影响空气对流，适合高密度排布的多器件板卡使用。
