汽车后视镜调节驱动机构三维设计

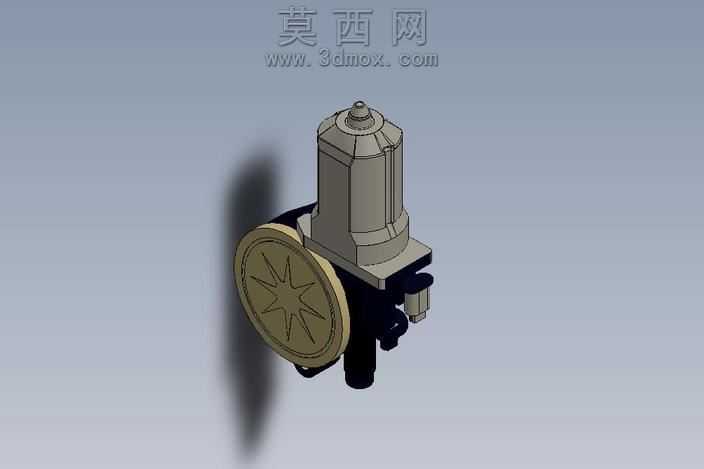

本作品为汽车后视镜角度调节驱动机构的三维设计成果，建模过程依托SolidWorks平台完成，整体采用自底向上的装配建模思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束关系完成整体组合，确保各部件的配合公差符合车用零部件的设计规范。模型主体分为动力输出段、传动连接段与执行端三个核心部分，上部的动力壳体采用工程塑料质感的哑光灰材质渲染，壳体表面设计有纵向加强筋结构，既还原了真实车用部件的注塑成型特征，也能在视觉上体现壳体的结构强度，壳体顶部的接线端、侧部的定位卡扣都按照实际安装需求做了细节还原，保证模型的装配可行性。下部的传动轮采用星型辐条结构，表面做了仿金属磨砂铜色的材质处理，清晰呈现出传动啮合面的齿形细节，传动轮与动力输出轴之间采用同轴心配合约束，可直观展示动力传递的路径。中间的连接基座采用黑色哑光橡胶与塑料结合的材质表现，还原了部件安装时的减震、定位结构特征，基座上预留的安装孔位、卡扣接口都做了1:1的比例还原，可直接用于后续的安装干涉校验。设计过程中充分考虑了车用部件的实际使用场景，对各活动部件的运动行程做了限位约束模拟，可在软件中直接完成后视镜上下、左右角度调节的运动仿真，验证机构的运动流畅度，避免出现传动卡滞、行程不足的设计问题。渲染阶段采用柔和的环境光搭配定向投影，清晰区分不同材质部件的质感差异，既突出了各零件的结构轮廓，也让整体装配关系一目了然，模型的所有特征均采用全参数化设计，可根据不同车型的安装需求快速调整壳体尺寸、传动轮直径、输出轴角度等参数，适配不同规格车型的后视镜调节需求，为汽车外饰配件的设计优化、结构验证提供了直观的三维参考依据。
