SPI接口12864分辨率OLED显示模组结构设计

　　在嵌入式开发、小型智能终端、工业手持检测设备的硬件选型环节，显示模组的结构适配性往往是决定整机装配效率的核心因素之一，这款SPI接口的128×64分辨率OLED显示模组的三维结构，完全围绕实际装机的全流程需求搭建，没有冗余的装饰性结构，每一处特征都对应生产、装配、使用环节的实际要求。从实际应用场景来看，这类小尺寸OLED屏常被用在便携检测仪表、桌面小型控制终端、开源硬件开发套件、智能小家电的状态显示区域，相比同尺寸的LCD屏，它不需要背光组件，自发光的特性让模组整体厚度可以控制得更薄，在对安装空间有严格限制的设备内部，这个厚度优势能给主板布线、电池排布留出更多余量。做结构设计的时候，首先要考虑的是安装边界的兼容性，这块模组的PCB基板采用标准的固定孔位布局，四个角的安装孔位置完全匹配行业通用的1.3寸OLED模组安装规范，孔位周边做了足够的焊盘避让区域，不管是用铜柱加螺丝固定在设备内壳的支柱上，还是直接插在标准排针座上搭配排母使用，都不会出现结构干涉。屏体的有效显示区域居中布置，黑边宽度控制在合理范围，既给屏幕封装的封胶区域留出了工艺余量，也不会让正面可视区域的占比过小，影响信息读取的效率。SPI接口的排针引脚布置在模组底部，引脚间距采用标准的2.54mm规格，这个设计兼顾了手工焊接和机贴的双重需求，做样机验证的时候，工程师可以直接用杜邦线连接引脚完成调试，批量生产的时候也能适配标准的SMT贴装工艺，不需要额外定制治具。

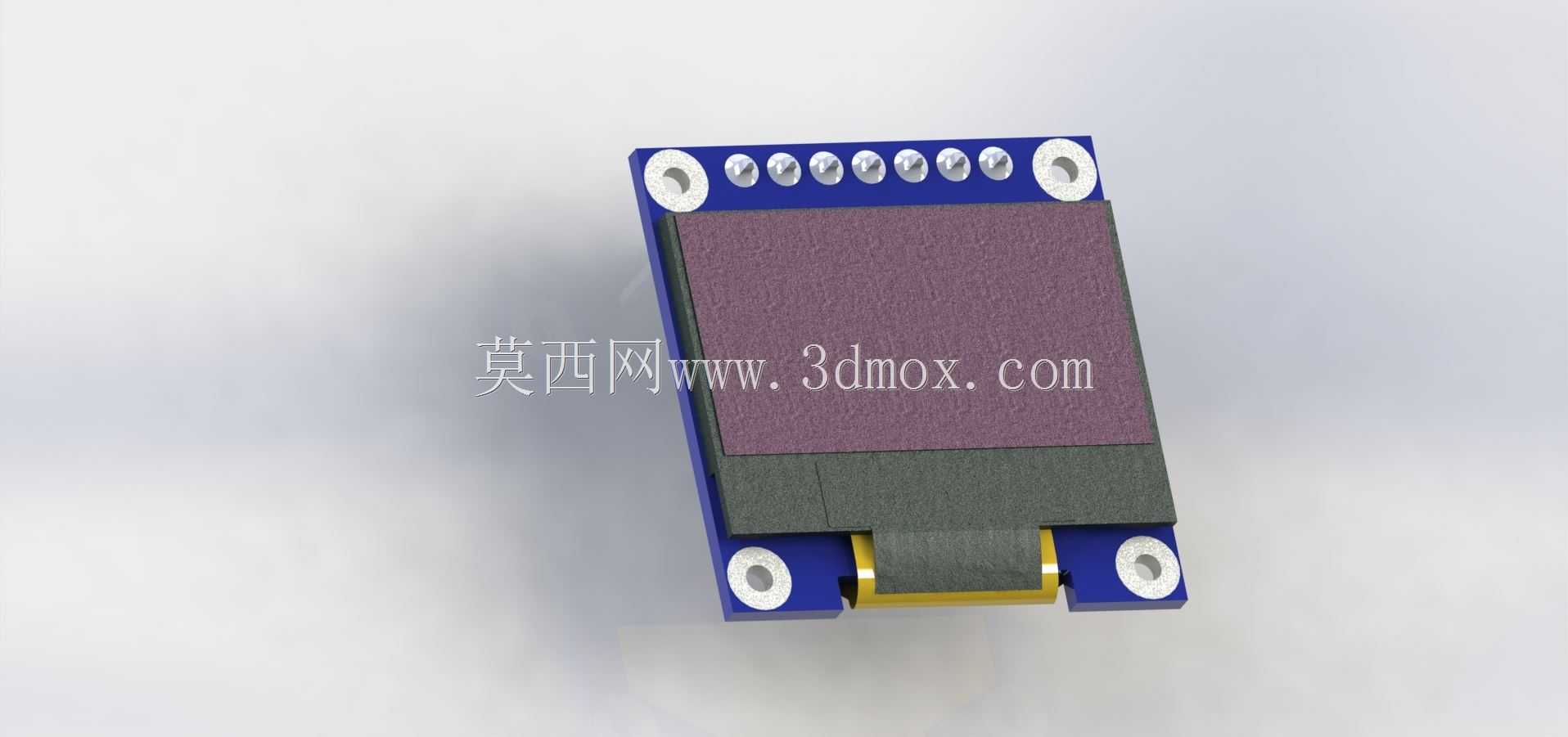

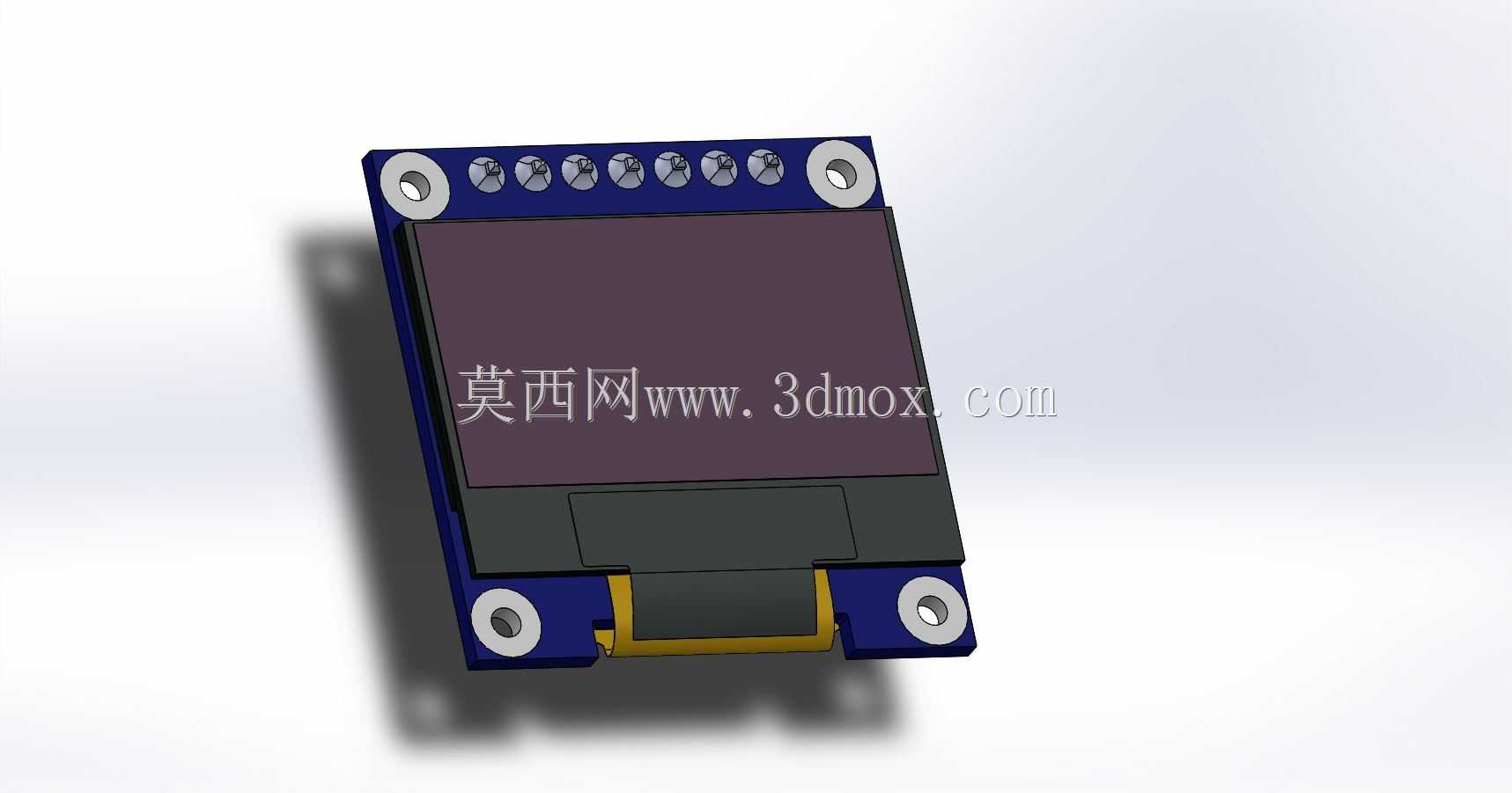

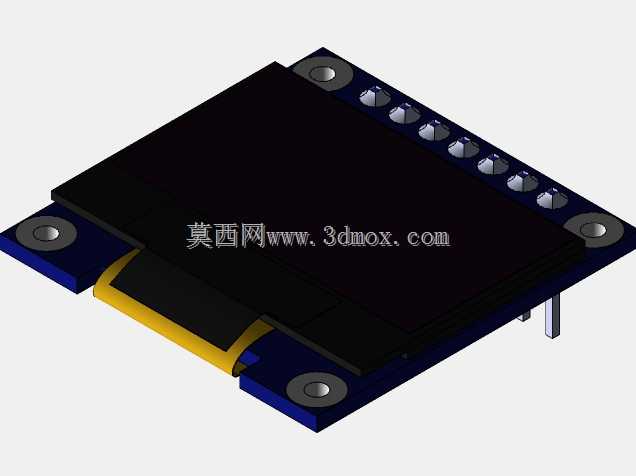

　　模组的分层结构在三维模型里做了完整还原：最上层是OLED显示面板的玻璃基材，中间是驱动芯片的绑定区域，做了黑色封胶层的结构还原，底部是FR4材质的PCB基板，基板上的贴片电容、电阻元件都按照实际焊接高度做了等比例建模，不会出现装机后元件和周边壳体剐蹭的问题。很多工程师做整机结构设计的时候，容易忽略屏体和视窗面板的间隙要求，这个模型里把屏体表面到PCB基板顶面的高度差做了精准还原，设计外壳视窗的时候，可以直接参考这个高度值预留0.2-0.3mm的泡棉粘贴间隙，既可以防止灰尘进入屏体和视窗之间的区域，也能避免装配时视窗面板压伤屏幕表面。从功能特性对应的结构设计来看，SPI接口相比I2C接口的同规格屏，通信速率更高，

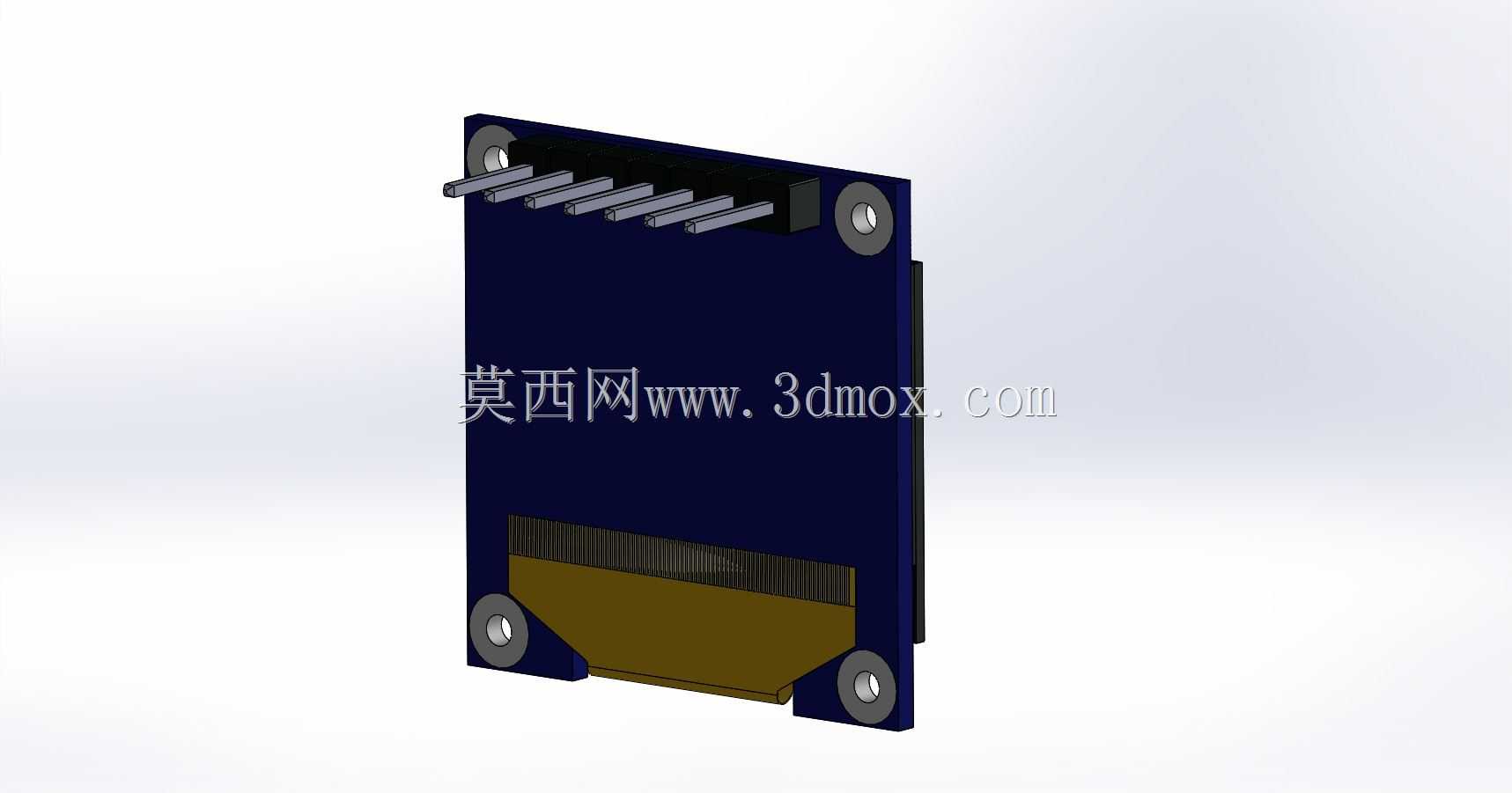

　　刷新显示内容的时候不会出现拖影，对应的布线区域在PCB上做了完整的走线避让，模型里没有把走线做简化处理，而是保留了基板上元件布局的实际位置，做电磁兼容设计的时候，可以直接参考这个布局在主板对应位置预留接地屏蔽的结构，避免高频信号对屏体显示造成干扰。安装孔的设计上，孔的内径适配M2规格的固定螺丝，孔位周边没有布置过高的元件，螺丝锁紧的时候不会碰到周边的贴片元件，也不会因为螺丝柱过高顶到屏体的背面。模组底部的排针高度做了两种常见规格的适配参考，一种是直插排针的标准高度，适合板对板直接插接的安装方式，另一种是弯针的安装高度参考，适合需要把屏体平行固定在主板上方的安装场景，不管是哪种安装方式，都可以直接调用这个模型完成装配干涉检查，

　　不需要反复打样验证尺寸。在实际的项目开发里，这类小显示模组的结构验证往往容易被忽略，很多项目到了试产阶段才发现屏体和壳体的间隙不对、固定孔位偏位、排针和主板元件干涉，需要反复修改模具或者调整PCB布局，浪费大量的时间成本，这个精准的三维结构模型，可以在设计初期就把所有安装边界、元件高度、装配间隙的问题排查清楚，把结构设计的容错空间提前预留出来。比如做手持测温设备的结构时，屏体需要倾斜一定角度布置在设备正面，这个模型可以直接导入装配体，调整角度后检查和周边按键、电池仓的位置关系，确认视窗开口的大小和位置是否匹配显示区域，避免出现视窗遮挡显示内容的问题。另外，模型里还原了屏体背面驱动芯片的凸起高度，设计屏幕背面的屏蔽罩或者支撑筋的时候，可以直接参考这个高度预留空间，不会出现支撑筋顶到驱动芯片造成芯片损坏的问题。PCB基板的边缘做了圆角处理，没有尖锐的边角，装配的时候不会划伤壳体内部的走线或者绝缘层，这些细节都是实际量产中反复验证过的结构优化点，在三维模型里都做了完整的呈现，不管是做新产品的结构选型，还是做现有设备的显示模块替换，都可以直接基于这个模型完成对应的结构设计工作，减少重复建模的工作量，提升设计阶段的效率。
