螺旋式压力执行机构三维结构设计

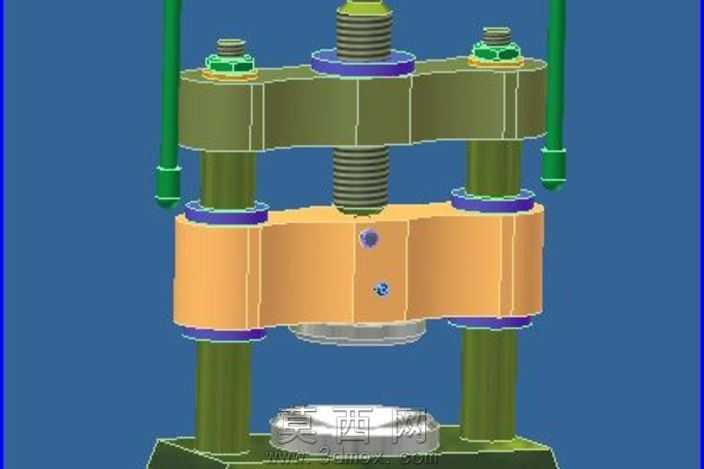

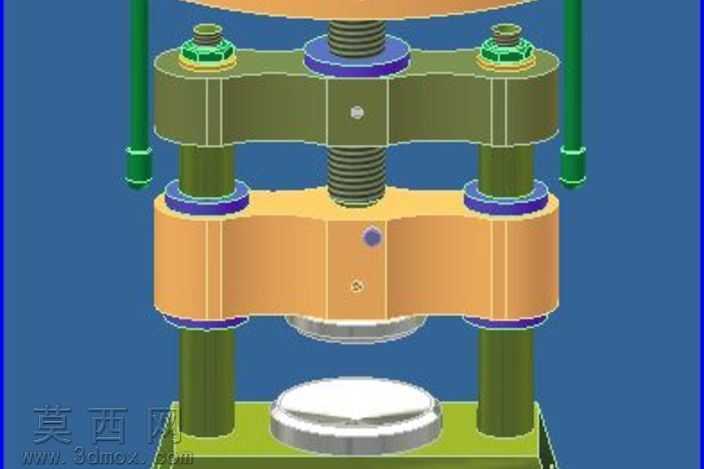

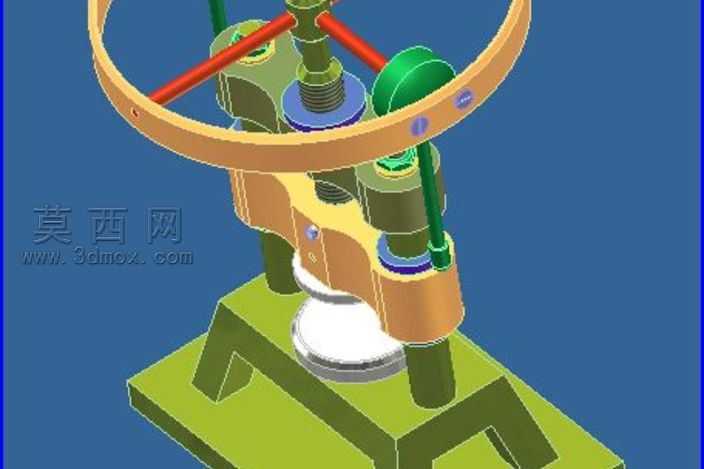

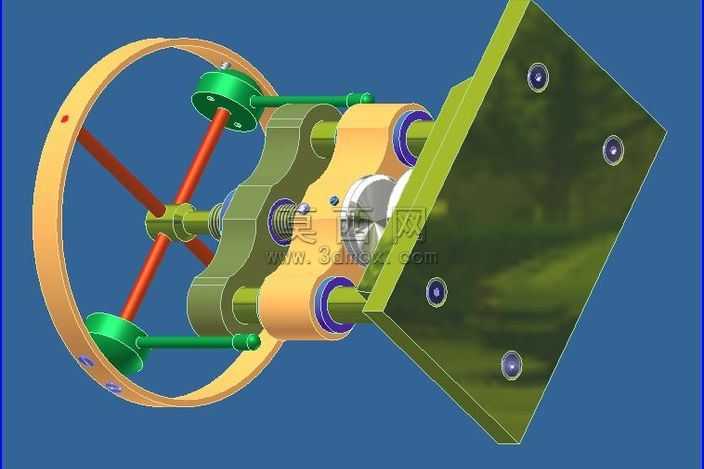

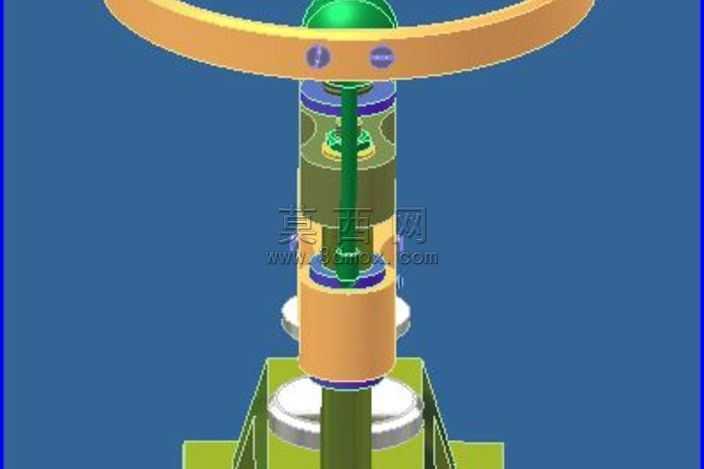

本作品为螺旋式压力执行机构的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与尺寸配合规范，对每一处零件的结构特征都做了精细化还原。首先从安装基板开始建模，基板采用带沉头孔的平板结构，预留的四个安装孔位完全匹配标准紧固件的装配尺寸，基板表面做了金属氧化质感的材质处理，还原出工业安装板的哑光金属质感，边缘做了倒角处理避免应力集中。核心传动部分采用螺旋副配合结构，传动壳体做了分体式设计，通过定位销与螺栓实现上下壳体的精准对接，壳体内部预留了螺旋杆的运动空间，轴承安装位做了台阶孔设计，保证轴承装配后无轴向窜动，壳体材质采用铸钢质感，表面做了细微的磨砂纹理处理，还原铸件的真实表面状态。操控端采用大直径轮盘结构，轮圈做了圆弧过渡处理，三根辐条采用等角度分布设计，辐条与轮圈、中心轮毂的连接位置做了圆角加强处理，避免应力集中导致的结构断裂，轮盘中心轮毂与传动输入轴采用键连接配合，保证扭矩传递的稳定性，轮盘材质做了硬质工程塑料与金属结合的质感区分，轮圈为暖黄色工程塑料质感，辐条为红色喷涂金属质感，轮毂为亮面金属质感。传动输出端的两侧对称布置了导向推杆，推杆与传动螺母做了刚性连接，推杆外部设置了导向套结构，导向套通过螺栓固定在前端支架上，保证推杆做直线往复运动时无偏摆，推杆端部的连接头做了球形铰接结构预留，可适配不同的压头执行件。渲染阶段采用了工业蓝背景突出主体结构，打光采用三点布光方式，主光从斜上方照射凸显零件的轮廓层次，补光消除结构暗部的死黑区域，轮廓光勾勒出轮盘与基板的边缘，让整体装配体的层次感更加清晰。设计过程中充分考虑了机构的运动合理性，螺旋副的导程参数匹配轮盘的操作半径，保证手动操作时的施力舒适度，所有运动件之间都预留了合理的装配间隙，避免运动过程中出现干涉，同时兼顾了结构的紧凑性，整体机构可直接安装在工作台面作为小型手动压力工装使用，也可作为教学案例展示螺旋传动的结构原理。
