立式户外便携烧烤炉结构设计

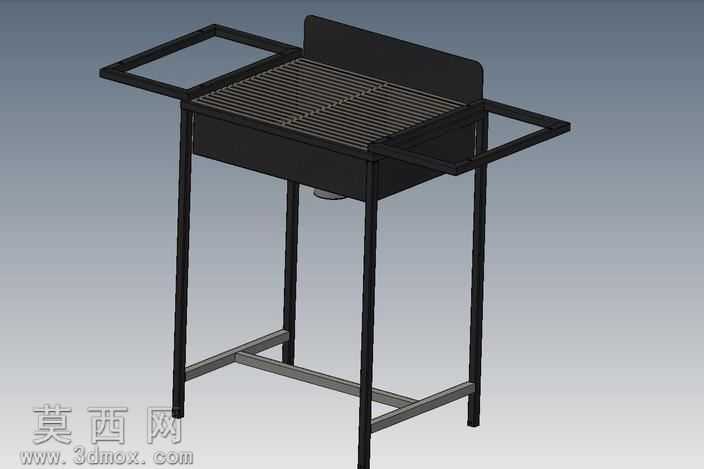

本作品为立式户外炭烤烧烤炉三维模型，采用Autodesk Inventor完成全参数化建模，整体结构遵循户外使用的稳定性、便携性与实用性原则进行设计。建模过程中先以草图绘制整体轮廓基准，通过拉伸、凸台、切除等基础特征命令构建核心部件，再通过装配约束完成各部件的组合，全程保证各零件间的干涉检查零错误，装配间隙符合实际五金加工的公差要求。模型主体炉身采用薄型钣金材质模拟，烤网部分采用格栅式条状结构建模，还原金属烤网的通透间隙，保证炭烤时热量能够均匀向上传递至食材放置区域；炉身背部设置立式挡火板，通过焊接特征模拟与炉身的固定连接，能够阻挡炭火侧向溢散，提升使用时的安全性。炉身两侧设置方形置物托架，采用方管型材建模，可临时放置烧烤工具、调料盘或待烤食材，拓展使用时的操作空间；四条支撑腿采用等径直管型材建模，底部通过横向连接杆形成H型稳定支撑结构，大幅提升整体放置的抗倾覆能力，支撑腿高度符合人体站立操作的舒适区间，无需弯腰即可完成烧烤操作。材质渲染阶段，炉身、支架、挡火板均赋予哑光黑色耐高温金属材质，模拟高温喷塑的五金表面处理效果，烤网部分赋予亮面金属镀铬材质，还原烤网耐磨易清洁的材质特性，整体渲染效果贴近真实商用及家用烧烤炉的实物质感。设计过程中充分考虑户外使用的移动需求，整体结构无多余冗余部件，框架式设计在保证结构强度的同时尽可能降低整体重量，两侧托架可作为搬运时的握持点位，方便单人完成移动转移；炉身底部预留炭灰承接空间，可搭配抽拉式灰斗实现炭灰的便捷清理，整体结构兼顾使用便利性、结构耐用性与生产加工可行性，所有部件均可通过常规五金钣金加工、管材切割焊接工艺实现量产，无特殊异形加工难点，可直接作为户外烧烤炉产品开发、结构改良的参考三维模型使用。
