个人电脑核心电路板三维结构设计

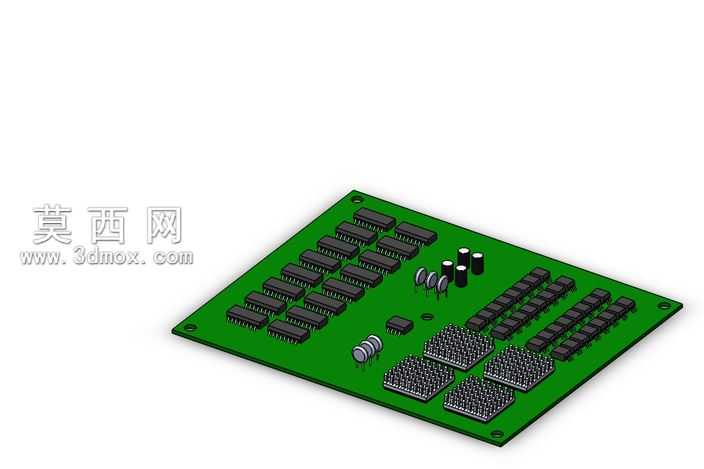

本作品为个人电脑核心电路板的三维建模设计，采用SolidWorks软件完成全参数化建模，完整还原了电脑主板的结构布局与元件排布。建模过程中首先依据电路板的实际尺寸比例绘制PCB基板轮廓，设置基板厚度为标准工业级板材厚度，赋予基板哑光绿色阻焊层材质，还原真实PCB板的视觉质感。随后逐一完成板载各类电子元件的建模：包含多组黑色长条形内存插槽、排针式扩展接口、圆柱形铝电解电容、银色陶瓷电容、黑色贴片电阻、多组方形BGA封装芯片座，所有元件均按照实际工业元件的尺寸比例进行1:1还原，元件引脚与基板焊盘的位置完全对齐，精准呈现电路板的焊接装配逻辑。建模时对元件的细节进行了精细化处理：电容表面的极性标识、插槽的卡扣结构、芯片座的针脚阵列都做了清晰的结构表达，避免模型出现过度简化导致的结构失真。材质渲染阶段，为不同元件匹配对应物理材质：金属元件赋予哑光金属质感，塑料插槽赋予磨砂黑色塑料材质，基板表面添加细微的磨砂纹理，渲染后整体效果贴近真实电脑主板的视觉表现。设计思路上遵循电脑主板的常规布局逻辑，将核心芯片区域、电容滤波区域、接口扩展区域做了合理的分区排布，元件之间预留符合电气规范的安全间距，既还原了真实电路板的结构特征，也保证了三维模型的结构合理性，可用于电脑硬件结构教学、产品展示、装配模拟等场景，模型结构完整无破面，各元件可单独拆分编辑，方便后续进行结构调整或装配动画制作。
