500公斤额定载荷手动电动两用旋臂吊

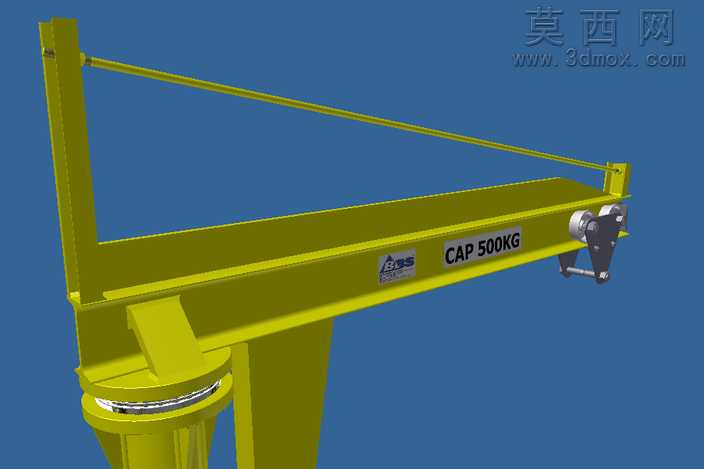

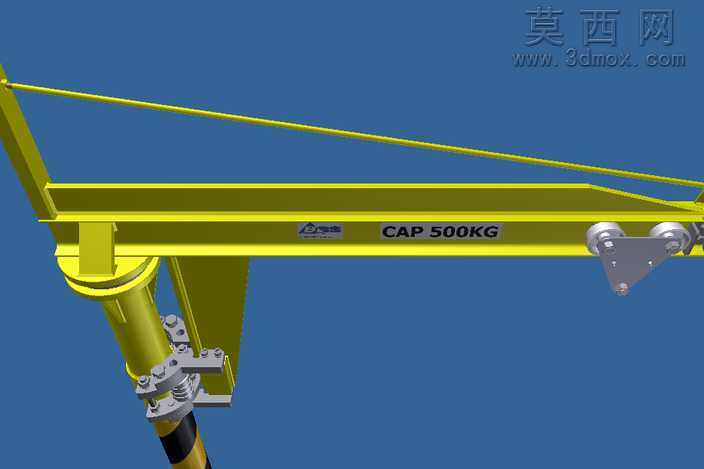

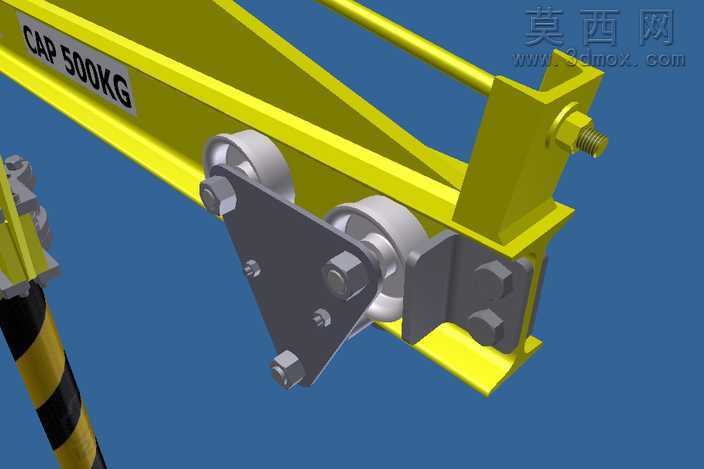

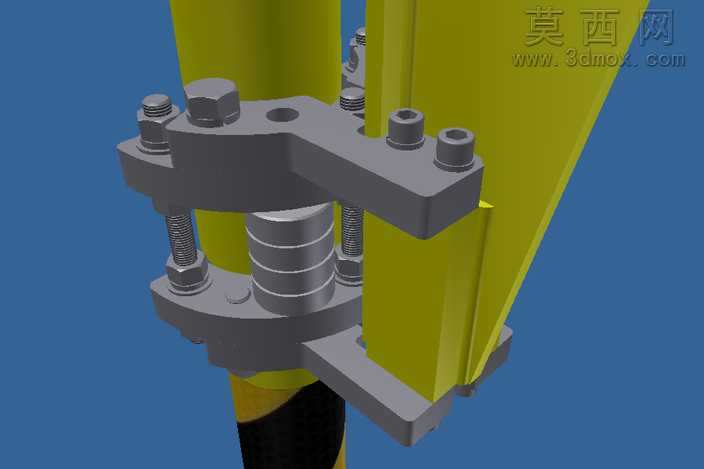

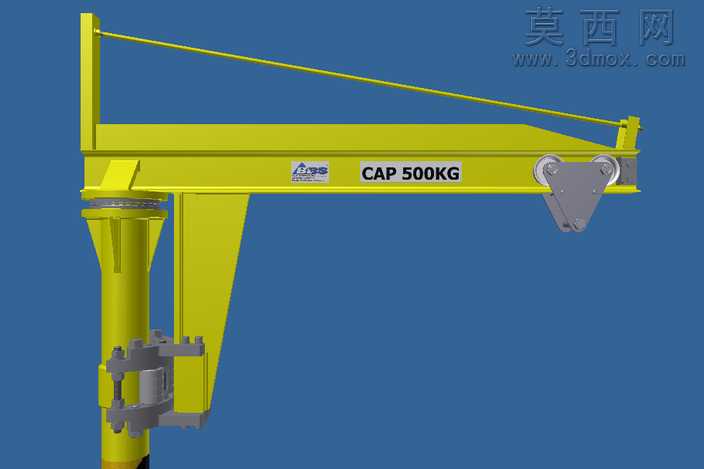

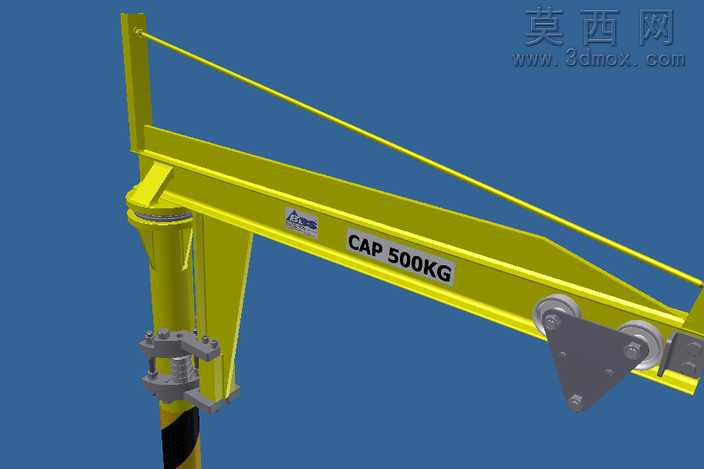

本作品为额定起重量500公斤的回转式旋臂起重设备三维模型，建模过程严格遵循起重机械设计规范，完整还原了设备的全部功能结构。建模阶段首先完成立柱基座的参数化搭建，立柱作为整台设备的承载基础，底部设计有安装法兰结构，可通过地脚螺栓与地面基础牢固连接，柱身下部设置黄黑相间的安全警示涂装区域，符合工业设备安全标识规范。立柱顶部集成回转支承结构，是实现吊臂水平回转的核心部件，建模时还原了回转支承的连接法兰、润滑注油口等细节结构，保证吊臂可绕立柱轴线完成360度平稳回转。吊臂主体采用变截面箱型梁结构设计，从根部到端部截面逐步收窄，在保证结构强度的同时有效降低自重，臂身侧面清晰标注CAP500KG的额定载荷标识，臂身上部设置斜拉筋结构，斜拉筋两端分别连接吊臂端部与立柱顶端，有效抵消吊重产生的下挠弯矩，提升臂架整体刚度。吊臂下翼缘安装有运行轨道，配套的起重葫芦行走小车通过多组滚轮卡装在轨道上，可沿吊臂长度方向平稳移动，行走小车下方预留了手动葫芦与电动葫芦的通用安装接口，可根据实际使用需求适配不同类型的起重葫芦，满足不同作业场景的使用要求。材质渲染阶段，主体金属结构采用工业黄的哑光金属漆材质，还原起重设备的标准涂装效果，金属表面添加细微的颗粒质感模拟钢材喷砂后的表面状态，连接螺栓、滚轮等部件采用镀锌钢材质，呈现银灰色金属光泽，斜拉筋采用钢丝绳材质，还原钢绞线的纹理质感，安全警示区域采用黄黑相间的高对比度涂装，提升视觉辨识度。设计过程中充分考虑了设备的实用性与安全性，各部件的连接位置、安装尺寸均符合起重机械的通用设计标准，整体结构紧凑，适用于车间内部工位间的短距离物料吊运作业，可有效降低工人劳动强度，提升小件物料的转运效率，模型完整还原了设备的装配关系，可用于起重设备的结构展示、安装指导以及作业场景模拟等用途。
