电缆防水锁紧卡波接头三维结构设计

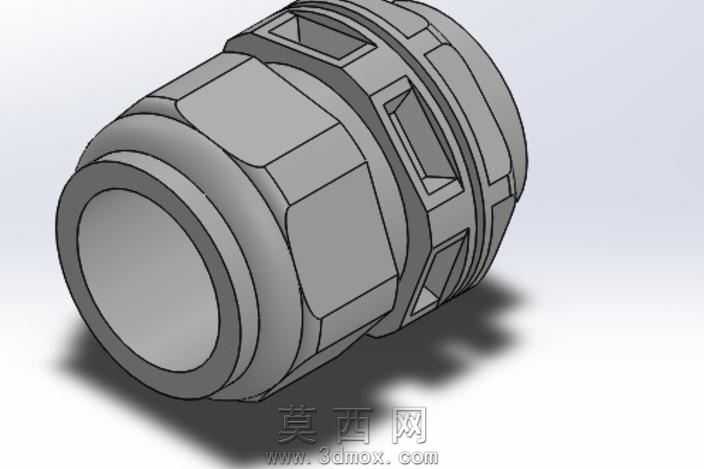

本作品为电缆防水锁紧卡波接头的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的建模思路，先拆分接头各功能结构件完成独立建模，再通过装配约束完成整体组合，确保各部件配合公差符合实际五金件的生产装配要求。建模阶段首先构建接头主体基座，通过旋转凸台命令生成带外螺纹的基座主体轮廓，再通过拉伸切除命令加工出基座表面的六方拧动面，六方面的尺寸严格遵循手动拧紧与工具拧紧的通用操作尺寸规范，保证实际使用时的受力合理性。随后构建内部锁紧爪结构，通过环形阵列命令生成多瓣式弹性锁紧卡爪，卡爪的倾斜角度与壁厚经过反复参数调整，既保证穿线时的顺畅度，又能在拧紧端盖时均匀收缩抱紧线缆外壁，实现稳定的线缆固定效果。端盖部分同样采用旋转加拉伸切除的组合命令完成建模，端盖内侧设计有与基座配合的内螺纹结构，外表面同样设置六方拧动面，与基座六方面尺寸统一，降低配套工具的适配难度。密封结构部分单独建模，在接头内部预留了适配橡胶密封圈的安装槽位，槽位的深度与宽度按照常规防水密封圈的压缩比设计，保证装配后密封圈能产生足够的弹性形变，填充接头与线缆、接头与安装面板之间的缝隙，达到IP68级别的基础防水防尘要求。渲染阶段采用哑光硬质塑料与金属质感结合的材质方案，接头主体与端盖赋予添加了细微磨砂纹理的尼龙塑料材质，模拟工业级电缆接头常用的PA66材质质感，锁紧爪与内部嵌件赋予镀锌金属材质，调整材质的反光度与粗糙度参数，还原金属零件的哑光金属光泽。场景搭建采用简洁的浅灰色渐变背景，添加柔和的环境漫反射光与定向主光源，主光源从斜上方45度投射，在接头下方投射出柔和的软阴影，清晰凸显接头的外轮廓结构与表面的六方、凹槽等细节特征，同时避免过强反光遮挡结构线条。整体模型所有结构均做了实体化处理，无破面、无重叠面、无多余冗余特征，所有特征参数均可编辑调整，可直接用于工程出图、3D打印样件验证或者产品展示动画制作，完整还原了卡波式电缆防水接头的全部功能结构与装配逻辑，能够直观展现该类接头的锁紧防水工作原理。
