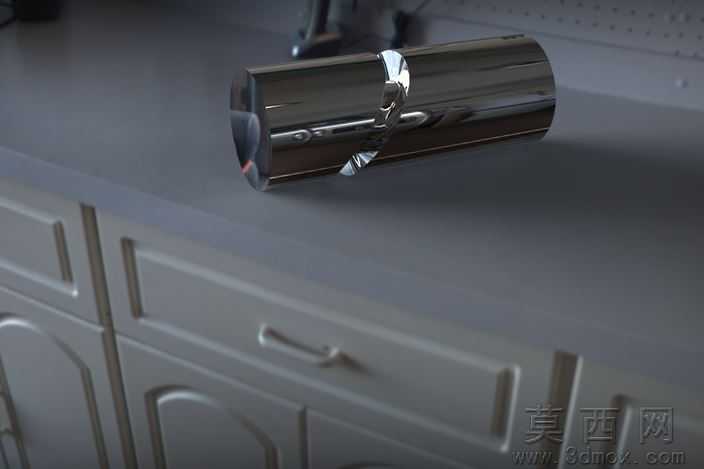

本圆柱凸轮三维建模依托主流三维机械设计软件完成全参数化构建,建模过程严格遵循机械传动设计规范,首先以圆柱基体为核心基准,通过旋转凸台指令生成等径圆柱主体轮廓,保证基体圆柱度、同轴度公差符合精密传动件的设计要求。针对圆柱表面的空间曲线沟槽,建模阶段采用方程式驱动曲线生成方式,精准匹配圆柱凸轮的运动规律曲线,将从动件的预期位移、速度、加速度参数转化为三维空间中的沟槽引导路径,通过扫描切除指令完成沟槽结构的实体构建,过程中反复校验沟槽侧壁的拔模角度、槽宽尺寸一致性,避免出现传动卡滞、运动干涉的问题。材质渲染阶段选用高光亮面金属材质,模拟经过精磨、镀铬处理的金属凸轮实物质感,调整环境反射参数、粗糙度数值,还原金属表面镜面级的加工效果,同时添加细微的表面加工纹理,让渲染效果既体现精密加工的光洁质感,又不失工业零件的真实细节。结构设计上,该圆柱凸轮采用一体式圆柱本体结构,两端预留标准轴段安装位,可直接与传动转轴配合装配,表面螺旋沟槽的升程、回程段曲线过渡平滑,无尖锐折角,能够有效降低从动件接触过程中的冲击载荷,提升传动过程的平稳性与构件使用寿命。设计思路围绕圆柱凸轮的实际传动工况展开,充分考虑高速传动场景下的动平衡要求,对圆柱本体进行质量属性校验,保证整体质量分布沿轴线对称,减少高速运转时的振动问题;同时对沟槽的接触工作面做等距偏移处理,预留合理的装配间隙,适配不同规格的从动滚子配件,让该模型可直接用于虚拟装配验证、运动仿真分析,也可作为数控加工的参考模型,对接实际生产加工流程,满足机械传动机构的设计验证需求。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 261.07 KB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,STL,STEP/IGES,SolidWorks2012,AutoCAD2012,
- 软件分类 通用机械零部件
