单缸往复活塞式空气压缩机三维结构模型

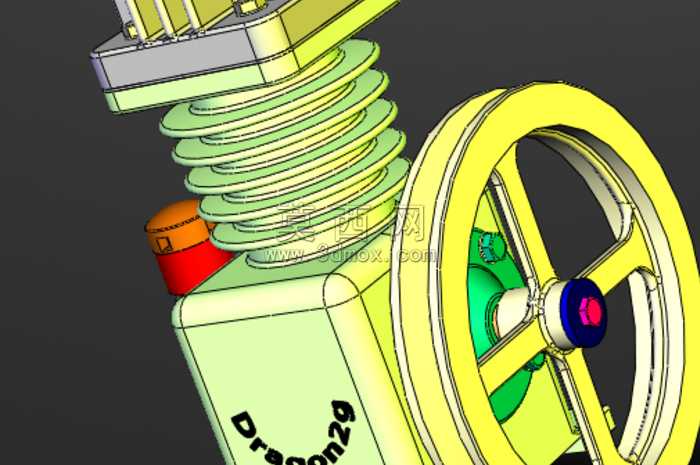

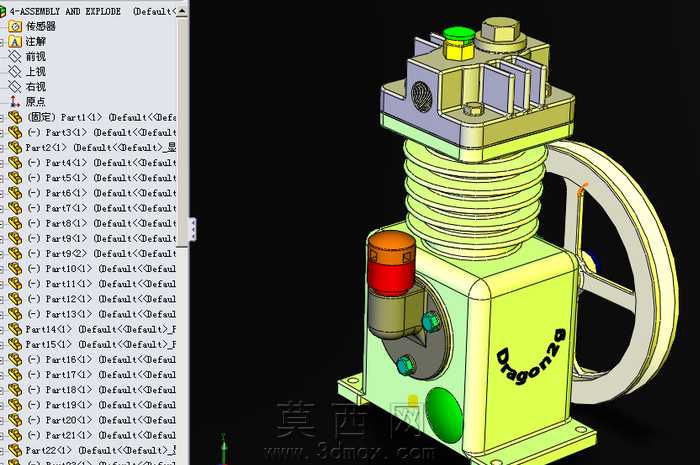

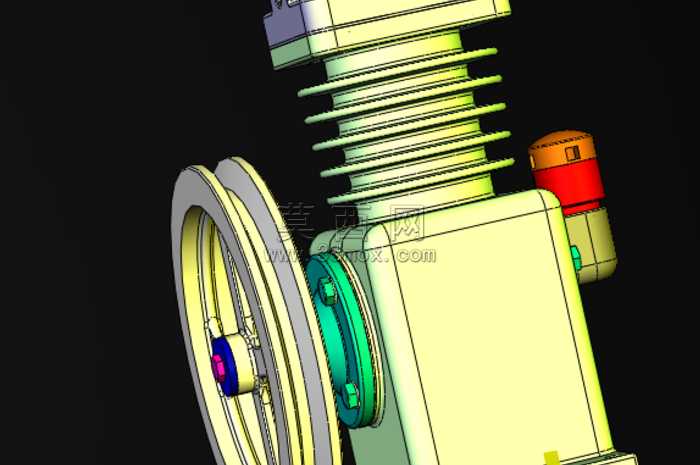

本模型为单缸往复活塞式空气压缩机的完整三维装配体，建模过程严格遵循机械设计规范，自下而上完成全部零部件的参数化搭建，首先对核心功能部件进行独立建模：包含带散热鳍片的气缸缸体、内置往复活塞组件、顶部组合式阀组总成，其中阀组区分进气阀与排气阀结构，顶部设置不同色彩标识的阀盖区分功能模块，还原真实空压机的气路控制逻辑。传动部分建模还原了带轮与曲柄连杆机构的配合关系，大直径V带轮设置辐条式减重结构，轮缘做圆角过渡处理，曲柄连杆部件完整还原偏心轴、连杆、活塞销的装配层级，清晰展示旋转运动转化为活塞直线往复运动的机械原理。机身壳体采用箱式结构设计，侧面设置圆形视油窗结构用于观察润滑油液位，底部预留安装固定的地脚螺栓孔，侧面布置带保护罩的滤油组件，红色圆柱形部件为油气分离或调压装置，机身表面做分色处理区分不同功能区域，绿色圆形标识为注油口位置。建模过程中对所有配合面做公差适配的细节处理，螺纹连接部位还原标准螺纹牙型结构，密封部位预留密封件安装槽位，散热鳍片做等距阵列排布保证散热面积符合设计要求，所有零部件的装配约束完全符合实际装配逻辑，可直接用于运动仿真演示，直观展示空压机吸气、压缩、排气的完整工作循环。材质渲染方面，机身主体采用铸铁质感的哑光黄绿色材质，带轮采用金属银灰质感，阀组部件采用不同色彩的工程塑料与金属材质区分，红色部件采用醒目的警示色涂装，透明视窗部分采用半透明玻璃材质模拟真实观察窗效果，所有棱边做微小倒角处理避免尖锐棱角，还原工业产品的真实加工工艺特征。设计思路上围绕小型移动式空压机的经典结构展开，完整覆盖动力输入、运动转换、气体压缩、压力调节、润滑密封五大系统的结构表达，既保留了传统活塞空压机的成熟结构布局，又通过色彩区分让各功能模块一目了然，适合用于机械原理教学、产品结构展示以及同类型产品的改型设计参考，模型的装配层级清晰，零部件命名规范，可直接导出工程图用于生产参考。
