棘轮式手动绞盘机械结构三维设计

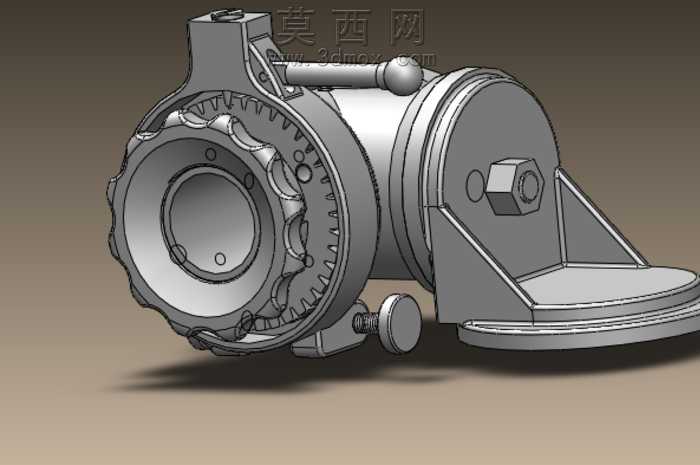

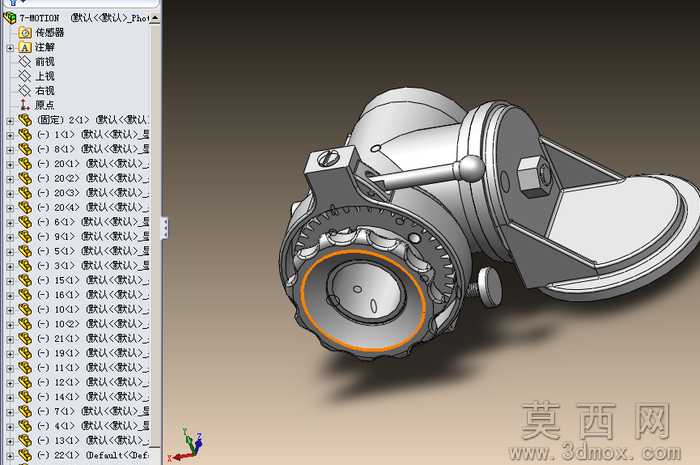

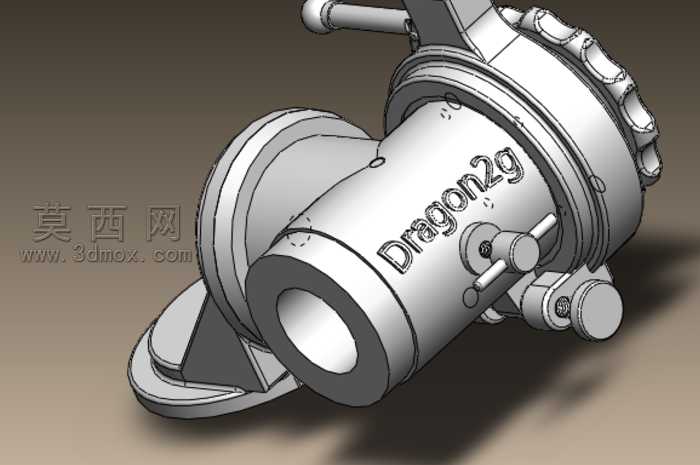

本作品采用SolidWorks完成全参数化三维建模，整体围绕棘轮式手动卷扬绞盘的功能需求展开结构设计，建模过程严格遵循机械加工与装配的工艺逻辑，对每一处零件的配合公差、安装间隙都做了对应参数预留，确保模型可直接对接后续的工程图导出与实物加工验证。模型主体包含棘轮齿圈、棘爪锁紧组件、手动摇柄、卷筒主体、安装支座、侧端紧固螺母、调节旋钮等核心零件，建模阶段先通过草图绘制各零件的截面轮廓，对棘轮的齿形采用渐开线近似轮廓做参数化驱动，保证齿形啮合的顺滑度，避免棘爪卡滞；卷筒部分做了内凹的绳槽结构设计，可引导绳索规整缠绕，防止使用过程中出现乱绳、卡绳的问题。渲染阶段采用金属哑光铸铁材质搭配局部亮面金属质感，对安装支座做了加强筋结构的细节刻画，通过光影渲染突出零件的棱角与装配层次，还原金属构件的真实质感，同时对棘爪与棘轮的啮合位置做了装配干涉检查，确保棘爪在弹簧顶紧作用下可顺利卡入棘轮齿槽，实现单向锁止的功能，防止负载状态下卷筒反转。设计思路上优先考虑手动操作的人机合理性，摇柄的握持球头做了圆弧过渡处理，降低长时间操作的硌手感，侧方的调节旋钮用于控制棘爪的开合状态，可实现空载状态下的快速放绳，底座的安装面做了沉头孔设计，方便通过螺栓将整个绞盘固定在安装基面，侧端的六角螺母用于锁紧卷筒的轴向位置，避免卷筒工作过程中出现轴向窜动。整个装配体采用自下而上的建模逻辑，各零件之间添加了符合实际运动关系的配合约束，可直接用于运动仿真演示，验证棘轮锁止、摇柄驱动卷筒转动的整个工作流程，所有零件的壁厚、圆角都做了工艺性优化，避免出现加工死角，兼顾结构强度与加工可行性。
