可调式精密定位夹持工装结构设计

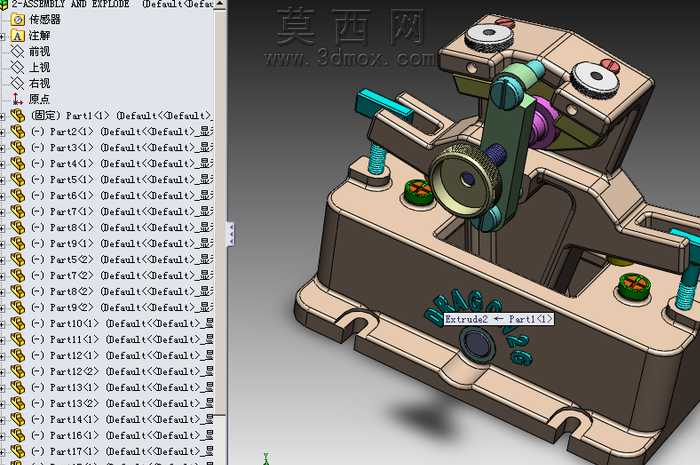

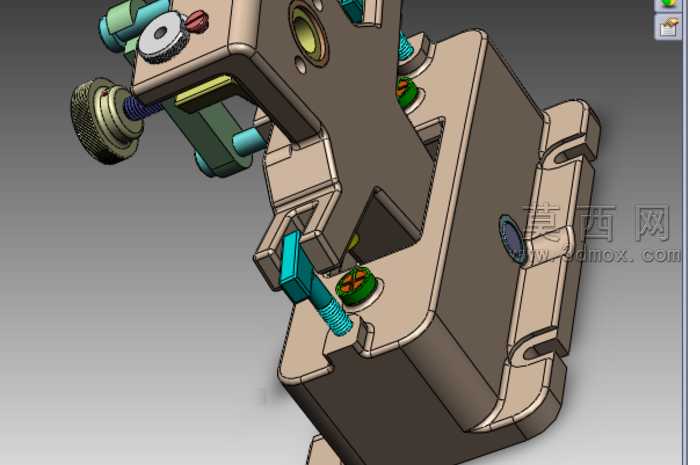

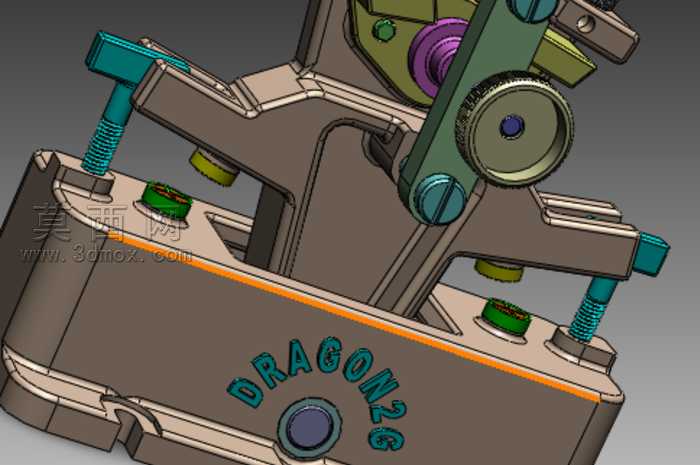

本作品为一款可调式精密定位夹持工装的三维装配模型，整体采用模块化设计思路，在三维建模过程中遵循机械加工装配的实际工艺逻辑，先完成基座主体的参数化建模，基座底部设置带安装孔的定位凸台，可直接适配不同规格的工作台安装需求，基座顶面预留多组螺纹安装孔位，为上部调节组件提供稳定的安装基准。上部夹持调节模块采用多自由度联动结构设计，建模时对每一个活动铰接部件都设置了合理的装配约束关系，包含横向调节螺杆、纵向摆臂、旋转压头以及锁紧旋钮等核心构件，所有零件的配合公差均按照精密工装的常规设计标准预留，保证虚拟装配下各活动部件可实现顺畅的相对运动，无干涉卡顿问题。材质渲染方面，基座主体采用哑光铸铁质感材质，表面做细微的磨砂颗粒处理还原金属铸件的真实质感，调节螺杆、锁紧旋钮等活动部件采用亮面镀锌钢材材质，压头接触部位设置防滑纹理并搭配聚氨酯材质的垫层渲染效果，不同材质的区分清晰直观，既能够清晰展示各部件的功能分区，也提升了模型整体的视觉表现力。结构设计上充分考虑了工装的通用性，两侧对称设置的辅助定位柱可根据待夹持工件的尺寸进行位置调整，中部的主夹持摆臂可实现多角度旋转调节，配合多组锁紧旋钮可在任意调节位置完成锁止固定，能够适配不同外形尺寸的工件定位夹持需求，整体结构紧凑，各部件的受力路径设计合理，没有冗余的结构设计，在保证结构强度的前提下尽可能压缩了工装的整体体积，适合在狭小的加工工位上安装使用。建模过程中对所有零件的细节都做了完整还原，包括零件表面的倒角、螺纹牙型、安装标识刻印等细节都逐一进行了建模处理，装配体的特征树层级清晰，各零件的命名规范有序，方便后续对模型进行编辑修改，也可直接用于生成对应的工程加工图纸，指导实际的工装生产制造。
