带安全锁结构的工业起重吊钩组件设计

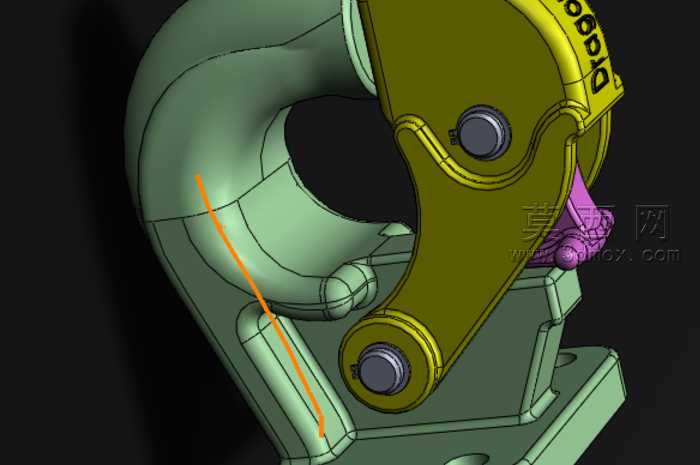

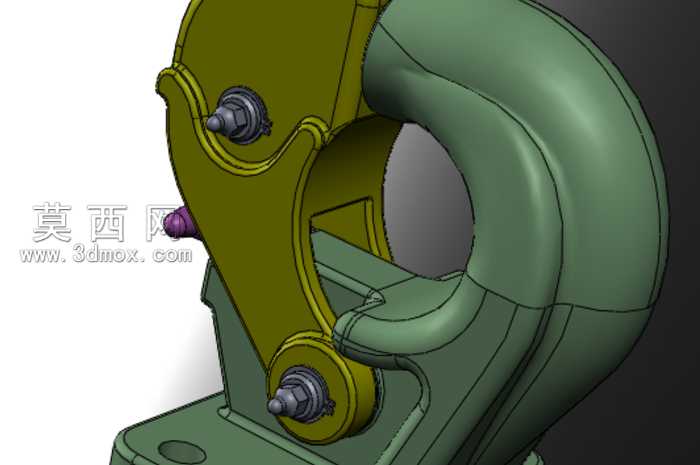

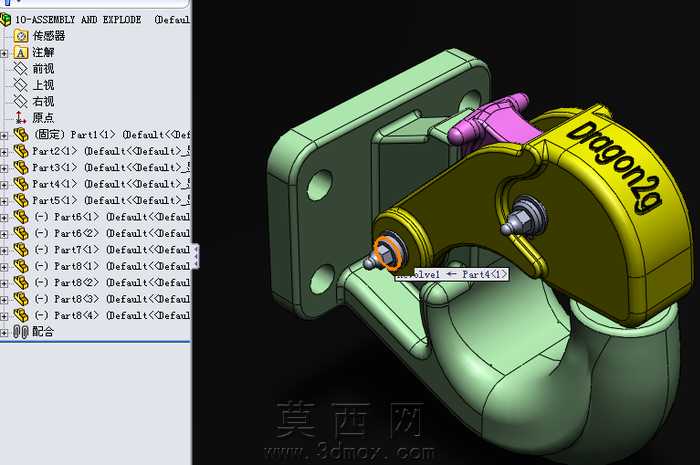

本作品为工业起重场景使用的带安全锁止结构的吊钩组件三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的装配体设计思路，先完成整体功能布局规划，再逐一拆分各零部件进行独立建模，最终通过配合约束完成总装搭建。从结构设计来看，组件分为固定安装座、吊钩主体、锁止压块、铰接销轴、复位弹性件、锁紧旋钮几个核心部分，固定安装座设置有两个对称的安装通孔，可通过螺栓将整个吊钩组件固定在起重设备的移动端，安装座与吊钩主体之间通过铰接结构连接，可实现吊钩在一定角度范围内的摆动，适配不同吊装场景的角度需求。锁止结构是本设计的核心亮点，在吊钩的开口处设置了可绕销轴转动的紫色锁止压块，搭配内置的复位弹性件，可在吊索放入吊钩开口后自动回弹封闭开口，避免吊装过程中吊索滑脱引发安全事故；吊钩侧面设置的带滚花的锁紧旋钮，可在锁止压块闭合后旋入限位，进一步锁定锁止压块的位置，防止大载荷吊装时锁止压块意外开启。材质与渲染表现上，建模完成后对不同零部件赋予了差异化的材质属性，安装座与吊钩主体采用哑光合金结构钢材质，表面做了细腻的磨砂金属质感处理，还原工业起重部件厚重坚固的视觉特征；锁止压块采用亮面工程塑料材质，与金属部件形成明确的视觉区分，方便操作人员快速识别安全操作部件；锁紧旋钮与铰接销轴做了金属镀锌的亮面质感处理，突出其活动连接件的属性。建模过程中对所有配合面做了公差预留设计，铰接位置的轴孔配合采用间隙配合参数，保证活动部件转动顺畅无卡滞，安装孔的位置尺寸符合通用起重配件的安装标准，具备实际生产加工的参考价值。整体模型的特征树层级清晰，各零部件命名规范，所有特征均保留完整参数，可根据实际吊装载荷需求快速修改吊钩的承重尺寸、安装孔距等参数，适配不同吨位的起重作业需求。
