带手摇操作机构的移动式工装载具

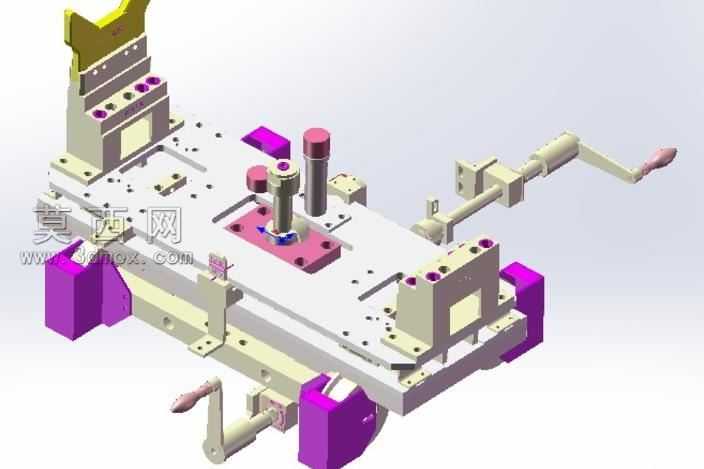

本作品为一款带手摇操作机构的移动式工装载具三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一处零件的配合公差、安装定位关系都做了精准还原，整体模型无破面、无冗余特征，可直接用于工程出图、装配模拟以及后续的结构优化迭代。从结构设计来看，该载具以矩形加工底板作为核心承载基体，底板上按照工装定位需求预留了多组规则排布的安装孔位，可适配不同规格的待加工工件装夹需求；底板上方设置了多组立式定位支座，支座上设计有同轴定位孔与紧固安装位，用于实现工件的精准限位，避免作业过程中工件出现位移偏差。载具的操作端配置了两套独立的手摇驱动机构，手柄采用符合人体工学的弯折造型，握持端做了圆润化处理，操作时施力顺畅无卡顿感，驱动轴与载具内部的传动组件相连，可实现载具上定位组件的位置微调，满足不同工位的作业调节需求。载具底部配置了移动轮组，轮组外侧设置了紫色防护挡块，既可以避免轮组受外力碰撞损坏，也能在载具停靠时起到辅助限位的作用，防止载具出现意外滑移。材质渲染方面，模型对不同功能的零件做了差异化的材质区分：承载底板与定位支座采用哑光浅米白的金属烤漆材质，还原工装设备常用的表面处理效果；手摇操作手柄采用淡粉色的防滑塑胶材质，模拟实际生产中手柄的防滑握持质感；防护挡块采用高饱和度的紫色硬质塑料材质，起到视觉警示与结构区分的作用；轴类、调节旋钮类零件采用亮面金属材质，还原机加工零件的金属光泽，整体渲染效果层次分明，各部件的功能属性通过材质差异一目了然。设计思路上，该载具兼顾了移动灵活性与装夹定位的精准性，既可以作为生产线旁的移动式工装台使用，也可以作为工件中转载具完成工序间的物料转运，手摇调节机构无需外接动力源，适配无气源、无电源的作业场景，整体结构紧凑，零件通用性强，大部分安装孔位采用标准规格，后续加工制造时可直接选用标准紧固件完成装配，有效降低了工装的制造成本与维护难度。
