45度外丝黄铜弯式管件接头三维设计

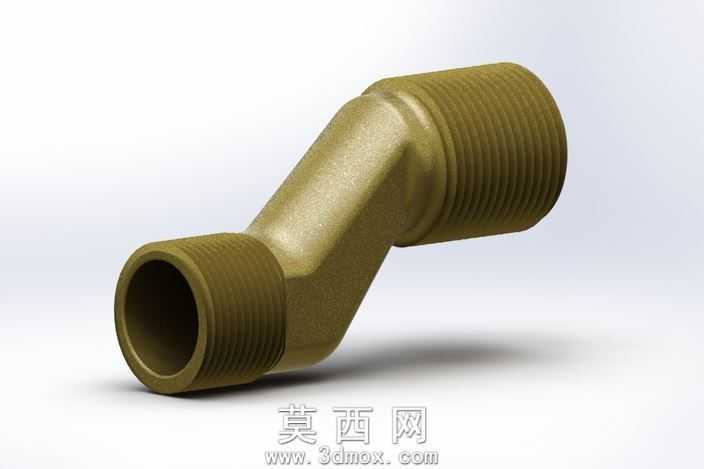

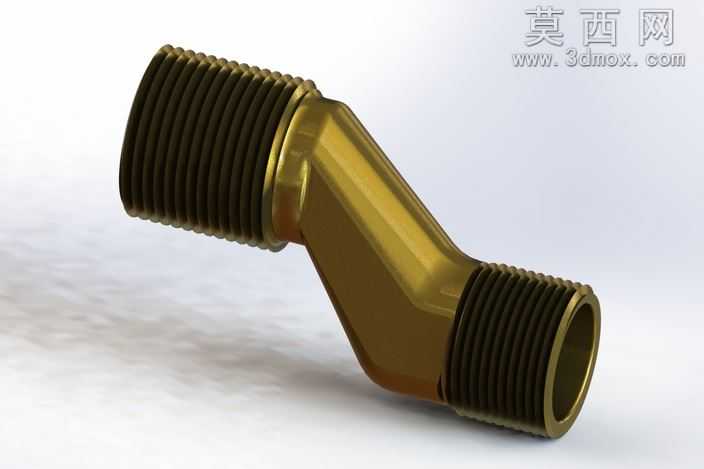

本模型为45度斜角外螺纹管件接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路连接件的通用尺寸规范，对两端外螺纹段、中间弯折过渡段、内部通流孔道分别进行独立特征构建，保证各部分尺寸公差符合管路连接的装配要求。建模初期先绘制接头的中心走向路径，确定45度弯折的曲率过渡参数，避免弯折处出现应力集中的尖锐结构，同时保证内部流道的顺滑过渡，减少流体输送过程中的阻力损耗。两端外螺纹部分采用螺旋扫描特征生成标准管螺纹牙型，精准还原螺纹的牙距、牙高、锥度参数，确保虚拟装配时可与对应规格的内螺纹管件实现无干涉配合。模型材质设定为锻造黄铜材质，渲染阶段调整材质的金属粗糙度、反射率参数，还原黄铜锻压件表面的亚光金属质感，同时对螺纹牙顶、接头边缘的细微倒角做光影强化处理，清晰呈现零件的加工细节。结构设计上，接头两端的外螺纹段长度匹配常规管路装配的旋入深度要求，中间弯折段的壁厚均匀一致，既保证接头整体的结构强度，可承受常规管路输送的压力负载，也避免壁厚不均导致的加工成型缺陷。建模过程中对零件的所有锐边做了0.2mm的倒圆角处理，还原实际五金零件的加工工艺特征，避免三维模型出现不符合生产实际的尖锐边缘。渲染阶段采用影棚级柔光布光，在零件下方投射柔和的接触阴影，突出接头的立体形态与金属材质质感，同时通过视角调整完整展现接头的弯折角度、两端螺纹结构与内部通孔形态，可直接用于产品展示、装配模拟、管路布局设计等场景。整个模型的特征树逻辑清晰，各部分参数可根据实际管路规格需求进行快速调整，适配不同通径、不同弯折角度的同类型接头快速改型设计，模型的几何精度满足后续工程出图、数控加工编程的使用要求，不存在破面、重叠面、非流形几何等建模缺陷，可直接导入各类三维仿真、装配环境中使用。
