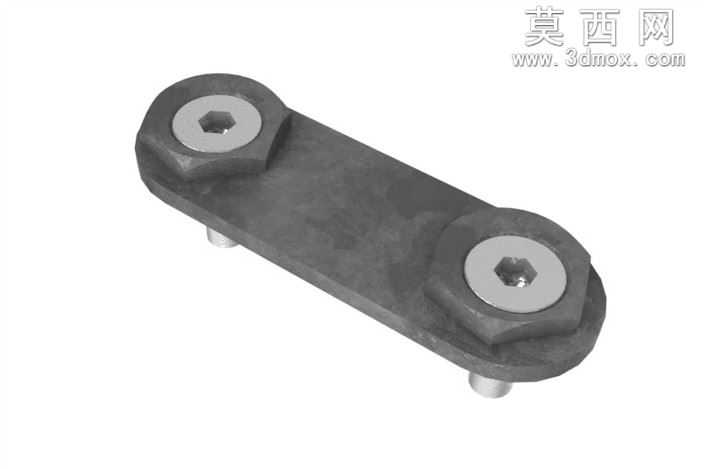

双偏心螺栓式连接耦合件三维结构

本模型采用SolidWorks完成全参数化建模，整体为长条形板状基体搭配两端对称偏心螺栓组件的结构设计，建模过程中首先绘制基体的二维轮廓草图，通过拉伸凸台命令生成厚度均匀的连接基体，基体两端预留同轴度公差可控的螺栓安装沉孔，沉孔深度与六角螺栓头的厚度精准匹配，保证螺栓装配后端面与基体表面齐平无突出。两端的内六角螺栓采用偏心结构设计，建模时先构建六角头的实体特征，再绘制偏心圆柱段的轮廓，通过旋转凸台命令生成带偏心轴的螺栓主体，内六角凹槽通过拉伸切除命令完成，尺寸符合标准内六角紧固件的规格参数。模型渲染阶段采用哑光金属材质，模拟经过发黑处理的碳钢五金件质感，基体表面添加细微的磨砂纹理与使用痕迹，螺栓的金属切削面做轻微反光处理，还原真实机加工零件的视觉效果。结构设计上，该耦合件依靠两端偏心螺栓的转动调整两个被连接物体的相对位置，实现无额外紧固件的压紧连接，偏心轴的偏心距经过参数化设定，可根据实际连接需求调整偏心量，保证连接时的预紧力均匀分布。建模过程中所有配合关系均按照实际装配逻辑添加，螺栓与基体沉孔为间隙配合，偏心轴段与被连接件的安装孔为过渡配合，可直接用于装配干涉检查与运动仿真，验证偏心转动时的连接锁紧过程，模型的所有特征均保留建模历史参数，可根据实际使用场景调整基体长度、螺栓规格、偏心距等核心参数，适配不同厚度、不同间距的物体连接需求，整体结构简洁紧凑，无冗余设计特征，还原了该类偏心耦合连接件的真实机械结构与装配逻辑。
