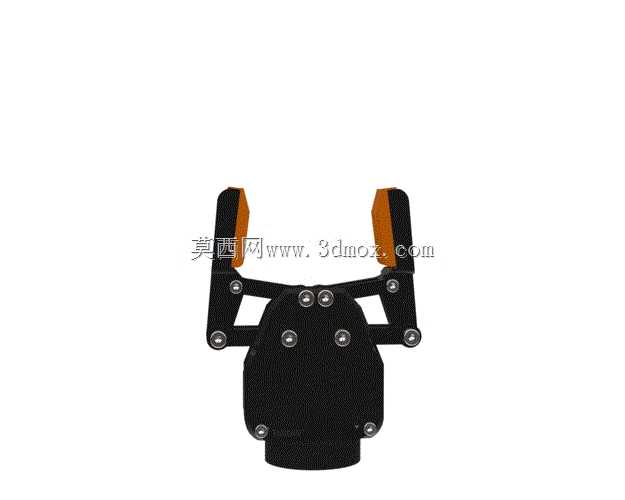

适配机械臂法兰的自适应伺服夹持末端

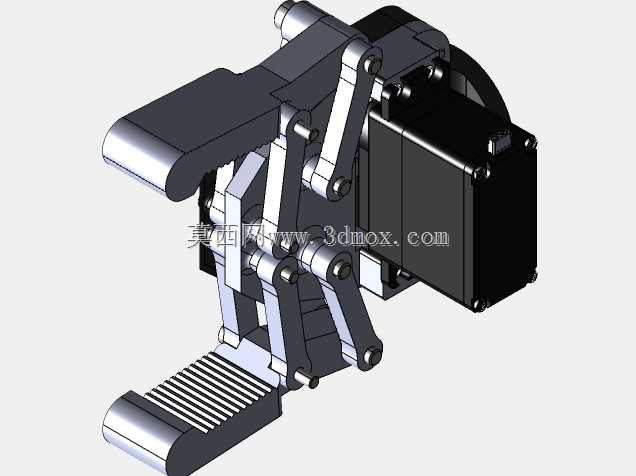

　　在工业自动化产线的上下料、工件转运、装配工位中，机械臂末端夹持器的适配性直接决定了整线的换型效率与抓取稳定性，这款夹持结构是针对现有协作机器人、小型六轴机械臂的标准安装法兰做的适配改型，核心解决常规夹爪与自有机械臂安装孔位不匹配、夹持行程覆盖范围窄的实际问题。从结构功能来看，该夹持器采用单伺服电机驱动双指平行联动的传动方案，内部通过对称布置的曲柄滑块结构将电机的回转运动转化为两个夹指的同步相向/相背运动，传动链路没有冗余的齿轮减速间隙，夹指开合过程的同步误差控制在0.1mm以内，不会出现单指偏斜导致的工件夹偏、夹伤问题。

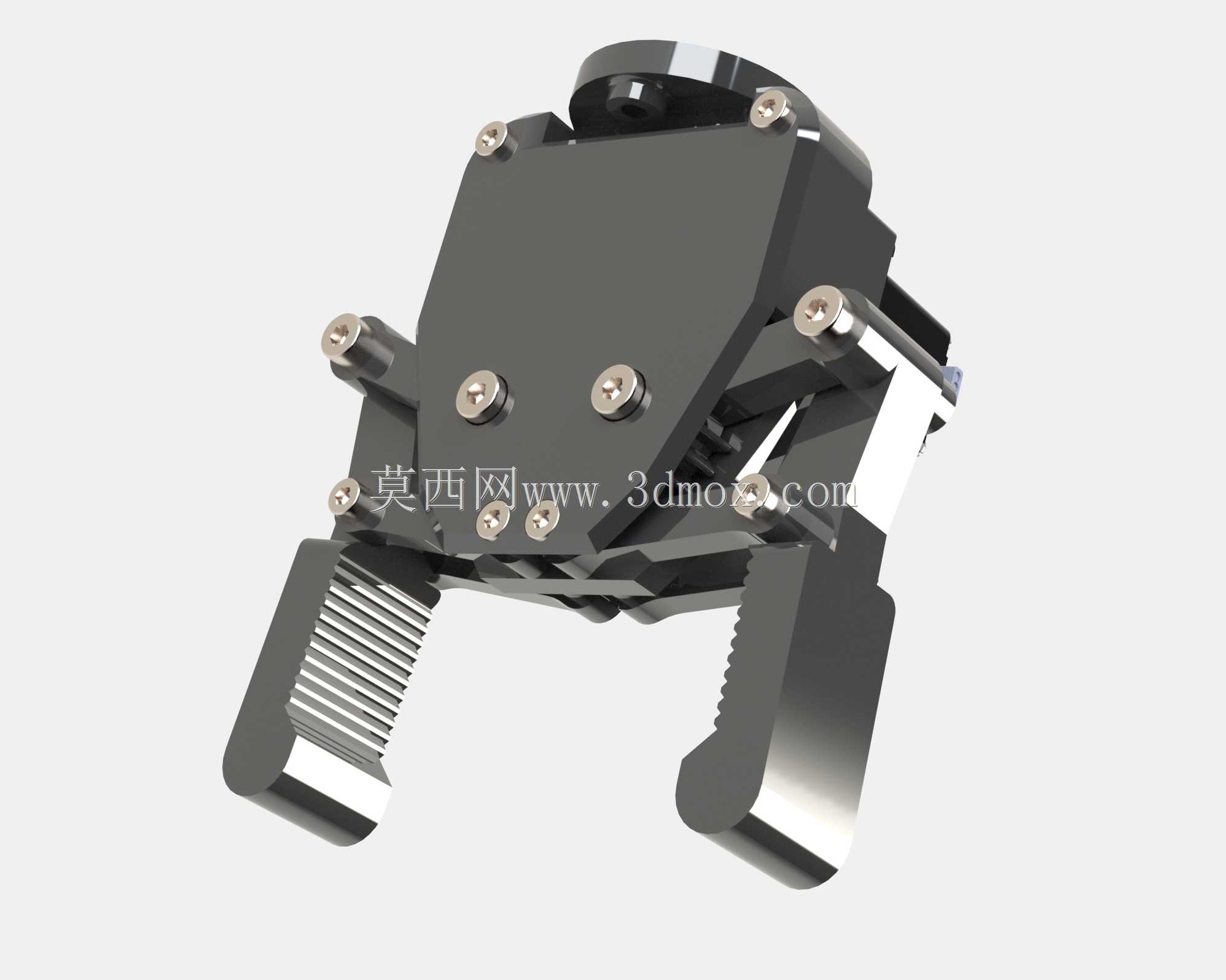

　　夹指的夹持面做了等距齿形防滑结构，齿尖做了0.2mm的圆角钝化处理，既可以在夹持金属机加工件、硬质塑料工件时提供足够的静摩擦力，避免高速转运过程中工件滑脱，也不会因为齿尖过于尖锐在软质工件表面留下压痕，适配3C电子零部件、小型五金件、注塑件等多种不同材质工件的抓取需求。设计过程中优先考虑了安装边界的兼容性，夹持器主体的安装法兰面直接匹配常规小型机械臂的末端安装孔距，不需要额外设计转接法兰，减少了末端执行器的整体伸出长度，有效降低了机械臂运动过程中的末端转动惯量，提升了高速点位运动时的定位精度。

　　整体结构的外形轮廓做了倒角避空处理，在机械臂进入狭窄工装空间取放工件时，不会因为结构棱角和周边工装发生碰撞干涉，夹指的开合行程覆盖0到60mm的范围，可兼容同一条产线上不同尺寸规格的工件抓取，不需要频繁更换夹指就能完成多品类工件的混线生产作业。从结构可靠性角度出发，所有转动铰接位置都采用了带法兰的微型滚珠轴承作为转动支撑，相比直接的轴孔滑动配合，转动阻力降低了60%以上，长时间高频次开合作业也不会出现铰接位置磨损导致的夹指松动问题；主体结构的承载板采用高强度铝合金加工而成，在保证整体结构刚性满足1.5kg额定夹持负载要求的前提下，整体重量控制在300g以内，不会给机械臂末端带来过大的负载负担。夹指部分采用模块化快拆设计，两个夹指通过两颗内六角螺丝固定在滑动座上，针对特殊形状的工件，只需要更换对应仿形轮廓的夹指就能快速适配，不需要拆解整个夹持器的主体传动结构，现场换型调整的时间可以控制在5分钟以内。传动结构的限位位置内置了硬限位挡块，当夹指开合到极限位置时会直接通过机械结构硬限位，避免电机过冲导致的内部传动件损坏，即使传感器出现信号异常，也不会出现结构脱开的故障。

　　在实际产线应用场景中，这款夹持器可以直接配套桌面型六轴机械臂完成CNC加工工位的毛坯上料、成品下料作业，也可以安装在直线模组的移动滑台上完成分拣工位的工件分拣、摆盘作业，针对装配工位的小零件精密装配需求，夹指的开合位置可以通过伺服电机的编码器信号做精准控制，夹持力大小可以通过电机的电流环做线性调节，针对薄壁类、易变形的工件，可以将夹持力调整到合适区间，避免加持力过大导致工件变形报废。整个结构的走线全部做了内置处理，电机的供电线与信号线从夹持器主体的中心走线孔引出，直接对接机械臂末端的走线通道，不会出现线缆外露在运动过程中被周边结构剐蹭、拉扯导致的线缆断裂问题，提升了长时间连续运行的稳定性。结构设计过程中所有的紧固件都采用标准内六角圆柱头螺丝，没有特殊定制的非标紧固件，后期维护更换配件时可以直接采购标准件，不需要单独定制加工，降低了设备的后期维护成本。
