车载嵌入式双USB取电插座结构设计

　　这款双USB取电插座主要面向乘用车辆、商用工程车辆的车载供电改装场景，适配车辆12V直流供电体系，替代传统点烟器取电的零散转接方案，解决车内多移动设备同时充电的取电需求，常见于乘用车中控台改装、房车内部供电布局、工程作业车辆驾驶室供电拓展等场景，相比外露式转接充电器，嵌入式安装的结构不会突出安装面板表面，避免车内凸起结构剐蹭驾乘人员，也不会因车辆行驶颠簸导致转接设备松脱断电。

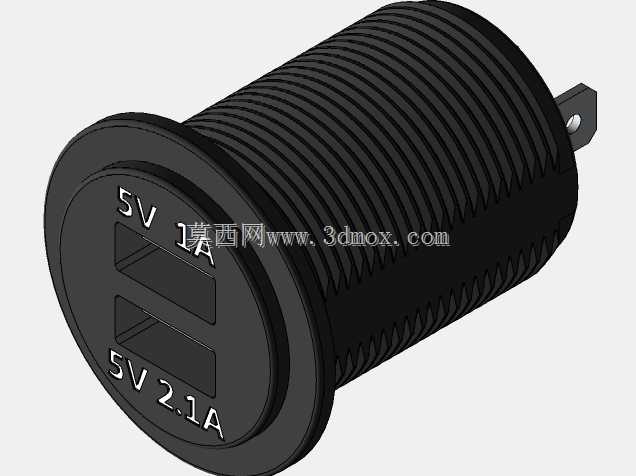

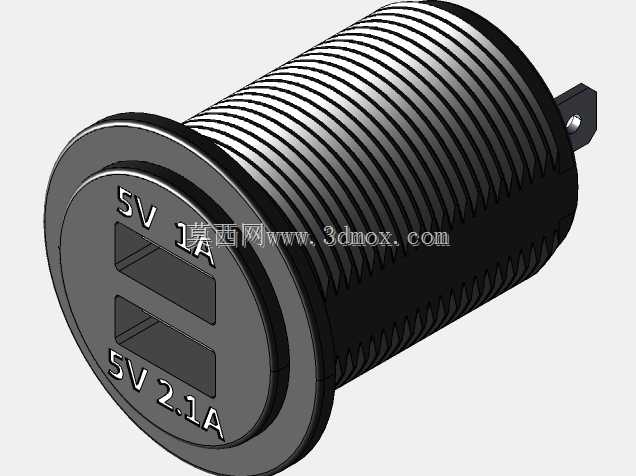

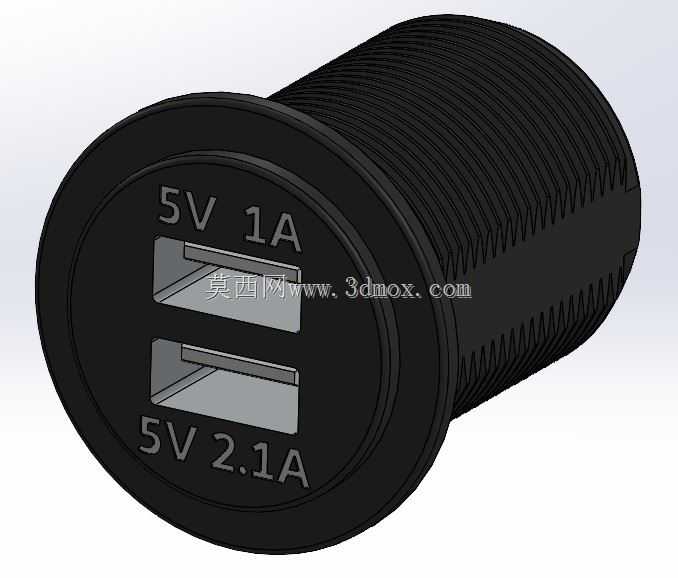

　　从功能特性来看，插座设置两个独立USB输出端口，分别对应5V1A与5V2.1A的输出规格，可同时为两台不同功率需求的移动设备供电，低功率端口适配蓝牙耳机、行车记录仪等小功耗车载电子设备，高功率端口可满足手机、平板等大功耗移动设备的快充取电需求，两个端口做了独立的供电回路隔离，避免同时取电时出现电压拉偏、端口间信号干扰的问题。插座前端面板做了环形标识刻印，直接标注对应端口的输出参数，用户使用时可快速区分端口功率，无需额外查看说明标识。

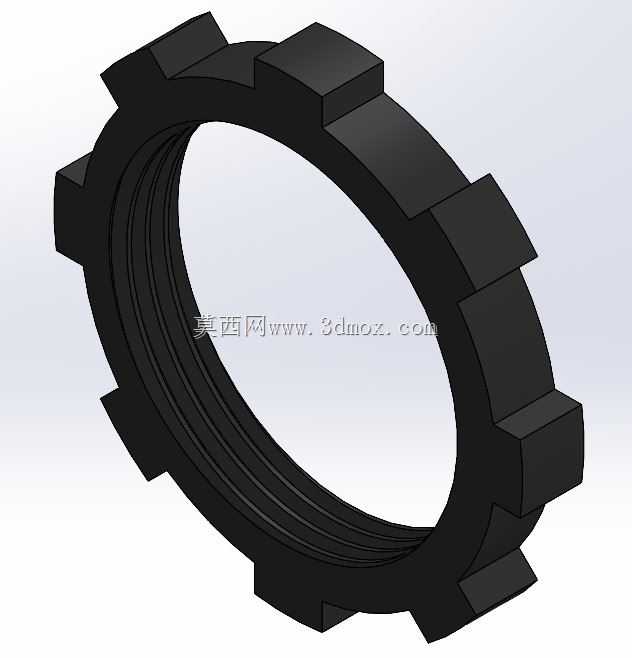

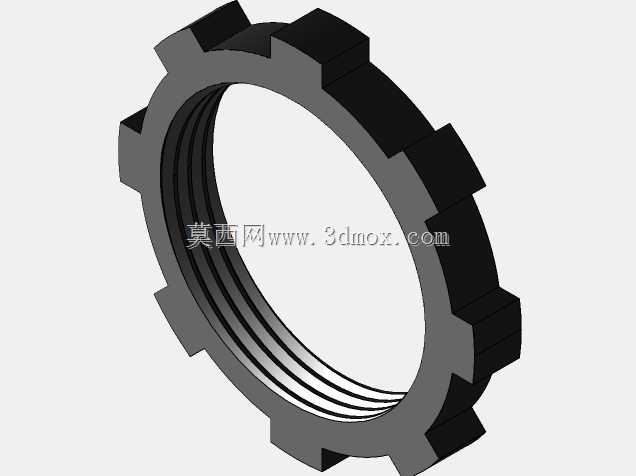

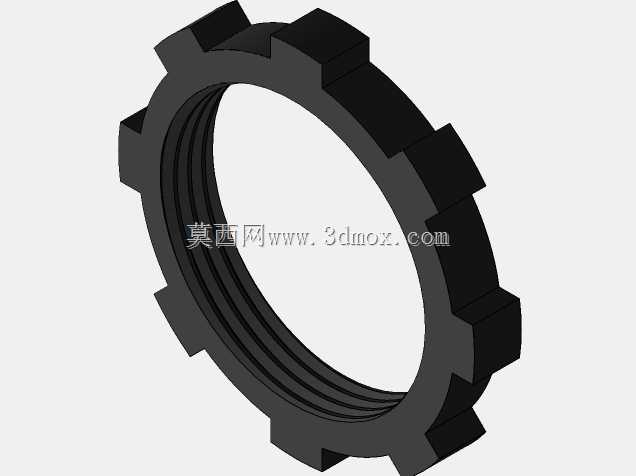

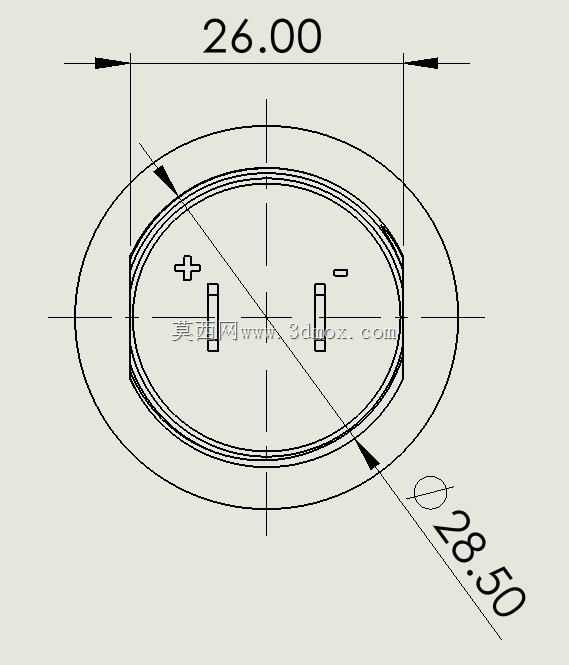

　　设计过程中优先考虑车载场景的安装适配性，整体采用圆柱型嵌入式结构，主体外壳做了全周环向防滑齿纹设计，安装时将插座从面板正面塞入预留安装孔后，通过后端的锁紧螺母旋紧固定，齿纹结构可增大与安装孔内壁、锁紧垫片的摩擦力，避免车辆长期行驶振动导致插座出现轴向转动、松脱移位的问题。安装孔适配直径为28.5mm的标准圆孔，这个尺寸是车载改装领域通用的面板开孔规格，可直接替换同尺寸的车载点烟器底座、车载电压表、车载开关等改装配件，无需用户重新扩孔或修改面板结构，大幅降低改装施工的难度。插座前端面与安装面板齐平，边缘做了微小的倒角过渡，不会在面板表面形成突兀的棱角，适配不同厚度的中控台塑料面板、房车木质装饰面板、工程车金属仪表面板的安装需求。

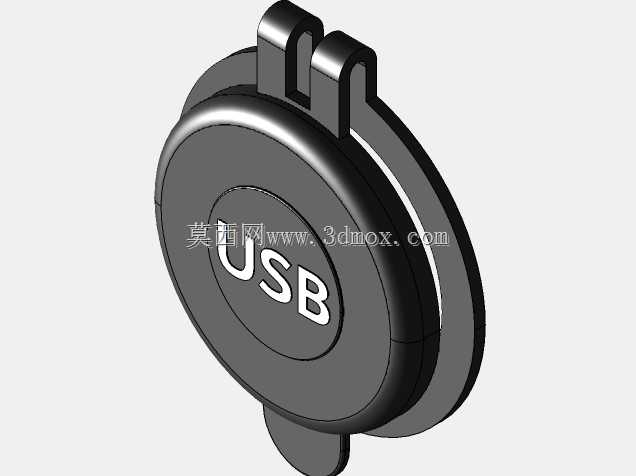

　　结构细节上，插座的USB接口端口做了内凹式设计，接口端面比插座前端面内凹1.2mm，当USB插头插入后，插头根部不会突出面板表面，同时内凹结构可引导插头准确对位，避免用户插电时因对位不准剐蹭接口内部的弹片，延长接口的使用寿命。外壳选用耐高低温的工程塑料材质，可适应车载环境-40℃到85℃的工作温度范围，避免夏季车内高温暴晒导致外壳变形、冬季低温导致材质脆裂的问题，塑料材质的绝缘特性也可避免车载供电回路出现短路风险。插座内部的供电模块做了灌封处理，可抵御车辆行驶过程中的持续振动，同时防止车内凝露、灰尘进入模块内部造成电路故障。

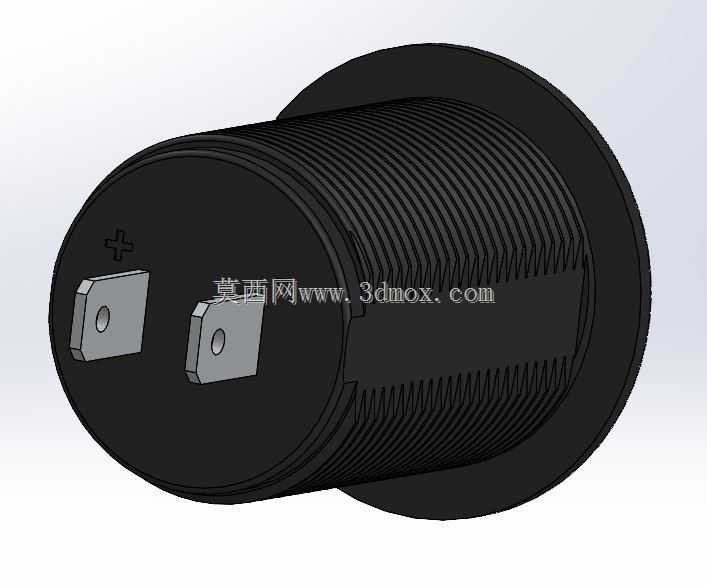

　　建模过程中对安装边界做了完整的尺寸约束，主体圆柱段的长度预留了足够的接线空间，后端的接线端子做了扁平化设计，不会占用面板后方过多的安装空间，适配中控台后方布线空间局促的车型。前端面板的直径比安装孔大2mm，形成安装定位止口，安装时可直接贴合面板表面，无需额外调整安装深度，保证不同安装场景下插座前端面都能与面板保持齐平。两个USB接口的中心距做了合理设置，当两个大尺寸USB插头同时插入时，插头外壳不会出现相互干涉的问题，用户插拔操作时不会互相影响。
