安捷伦34970A数据采集开关单元结构模型

　　在实验室测试台架搭建、工业产线在线检测、电子元器件可靠性验证这类场景里，数据采集开关单元是连接被测信号与测试后端的核心枢纽，安捷伦34970A作为业内应用极广的一款设备，其三维结构模型的还原度直接影响测试系统集成阶段的布局合理性。做这个模型的时候，首先要考虑的是设备在实际测试工位中的安装适配性，台式放置的场景下，设备底部的支撑脚垫高度、机身与桌面的预留间隙都要严格还原，避免后续做台架布局时出现干涉，很多刚入行的建模者容易忽略脚垫的细节，导致模型放置后和实际台架的预留空间不匹配，集成时才发现接线空间不足。

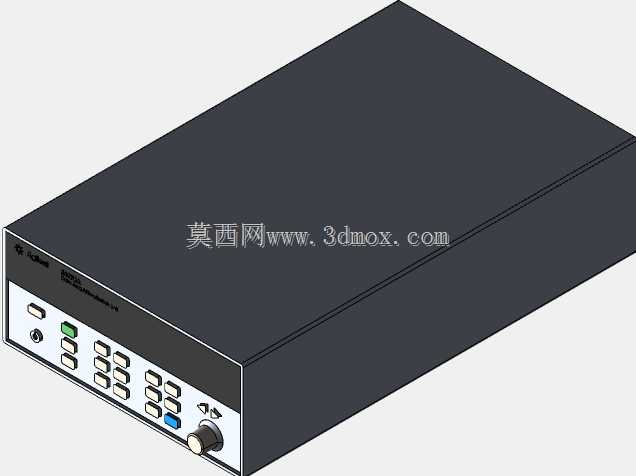

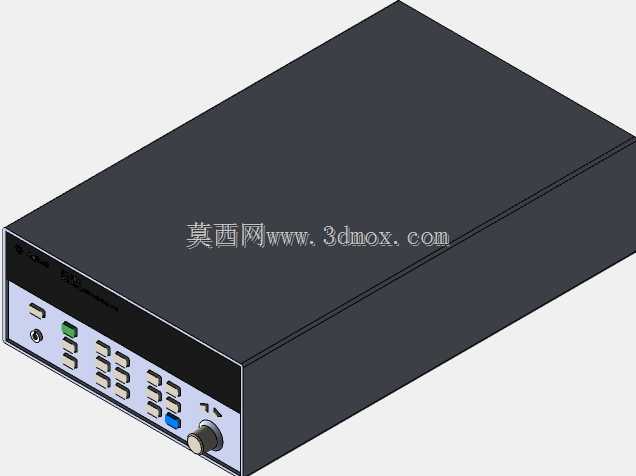

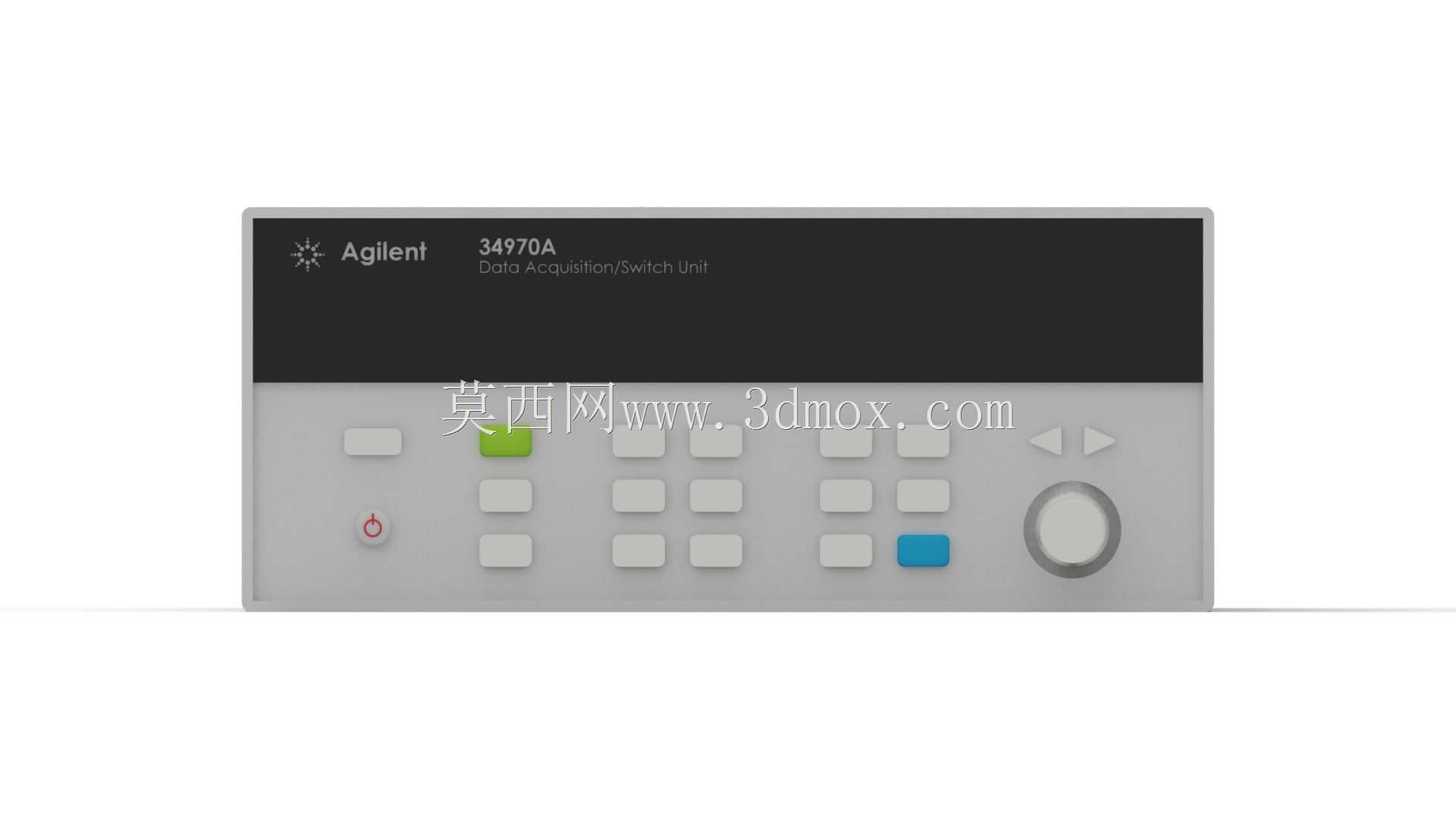

　　从功能布局来看，这款设备的前面板操作区是建模的重点区域，按键的排布间距、旋钮的突出高度、显示屏的内嵌深度都要和实际设备一致，因为在做测试系统人机工程仿真的时候，这些尺寸直接影响操作可达性的评估——比如常用的功能按键距离面板边缘的距离，决定了操作人员在佩戴防静电手环操作时是否会误触相邻按键，旋钮的阻尼段对应的旋转角度在模型里虽然不用做运动仿真，但外形的凹凸纹理要还原，方便后续做操作示意动画的时候能准确对应操作点位。后面板的接线端子区域是另一个核心，不同通道的接线柱排布间距、接地端子的位置、电源接口的凹陷深度，都要严格按照实际尺寸还原，因为在做测试系统布线设计的时候，接线端子的位置直接决定了线束的走线路径和弯曲半径，要是模型里端子位置偏差几毫米，实际布线时就可能出现线束长度不够或者和相邻设备干涉的问题。

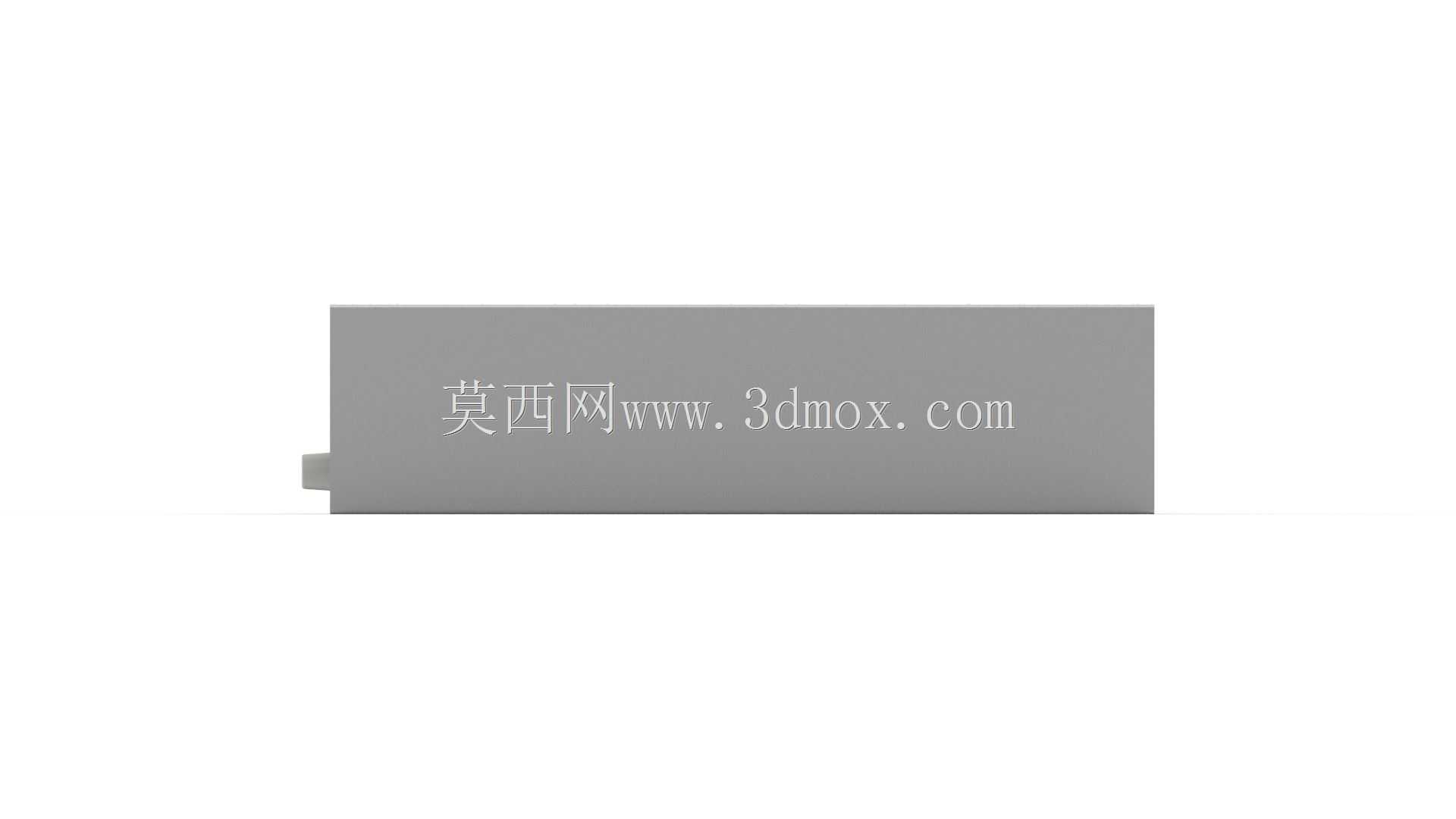

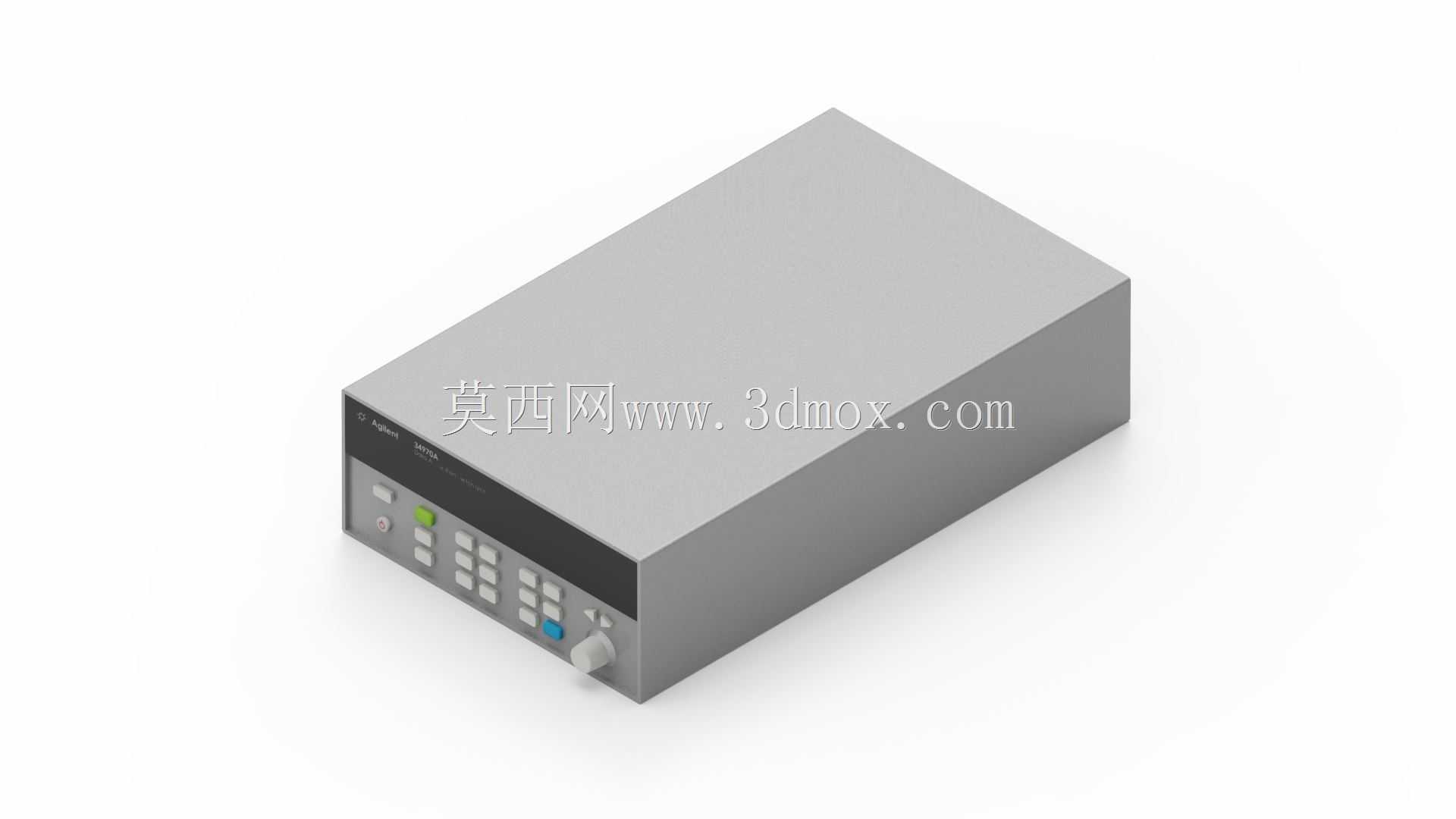

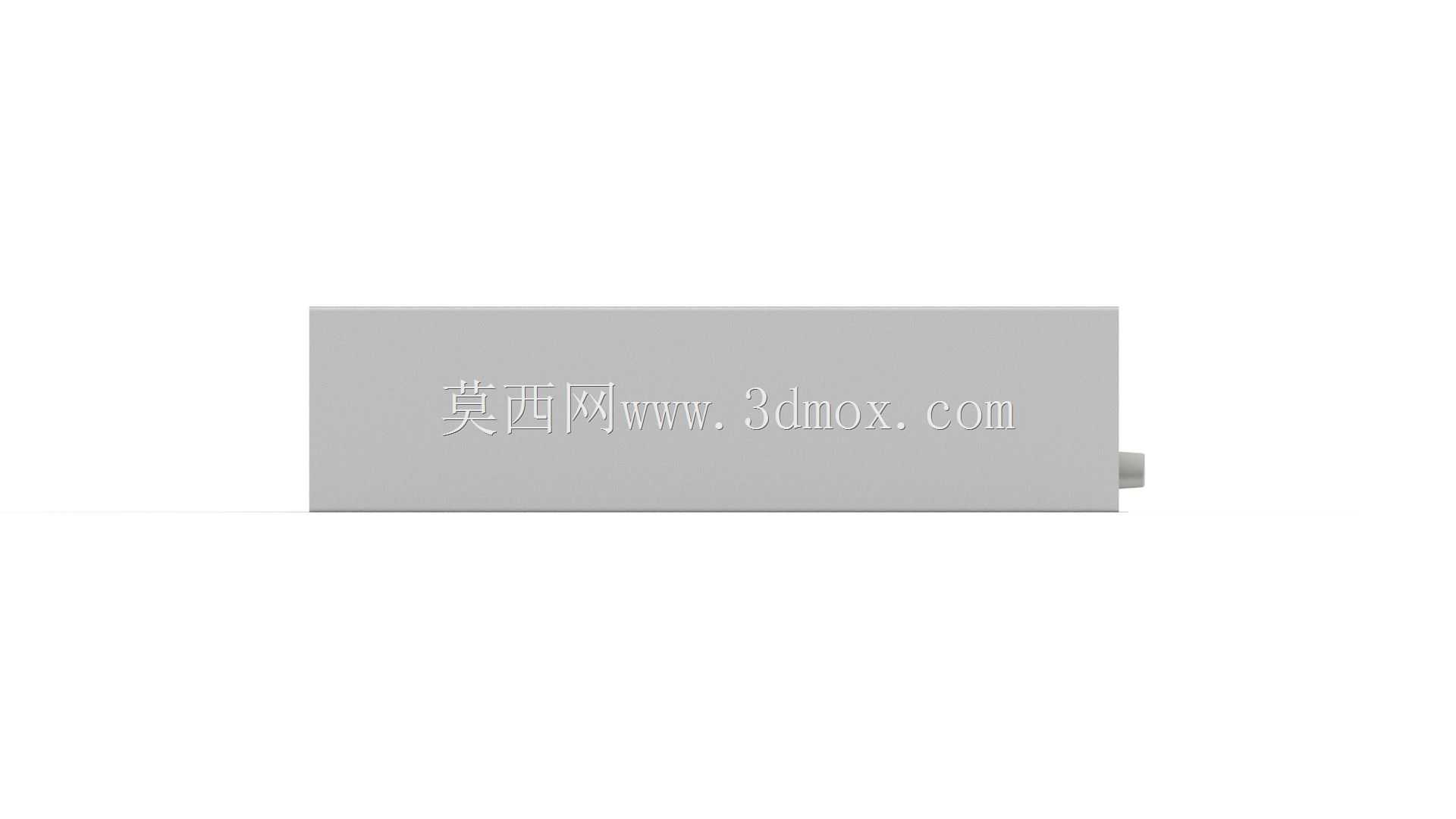

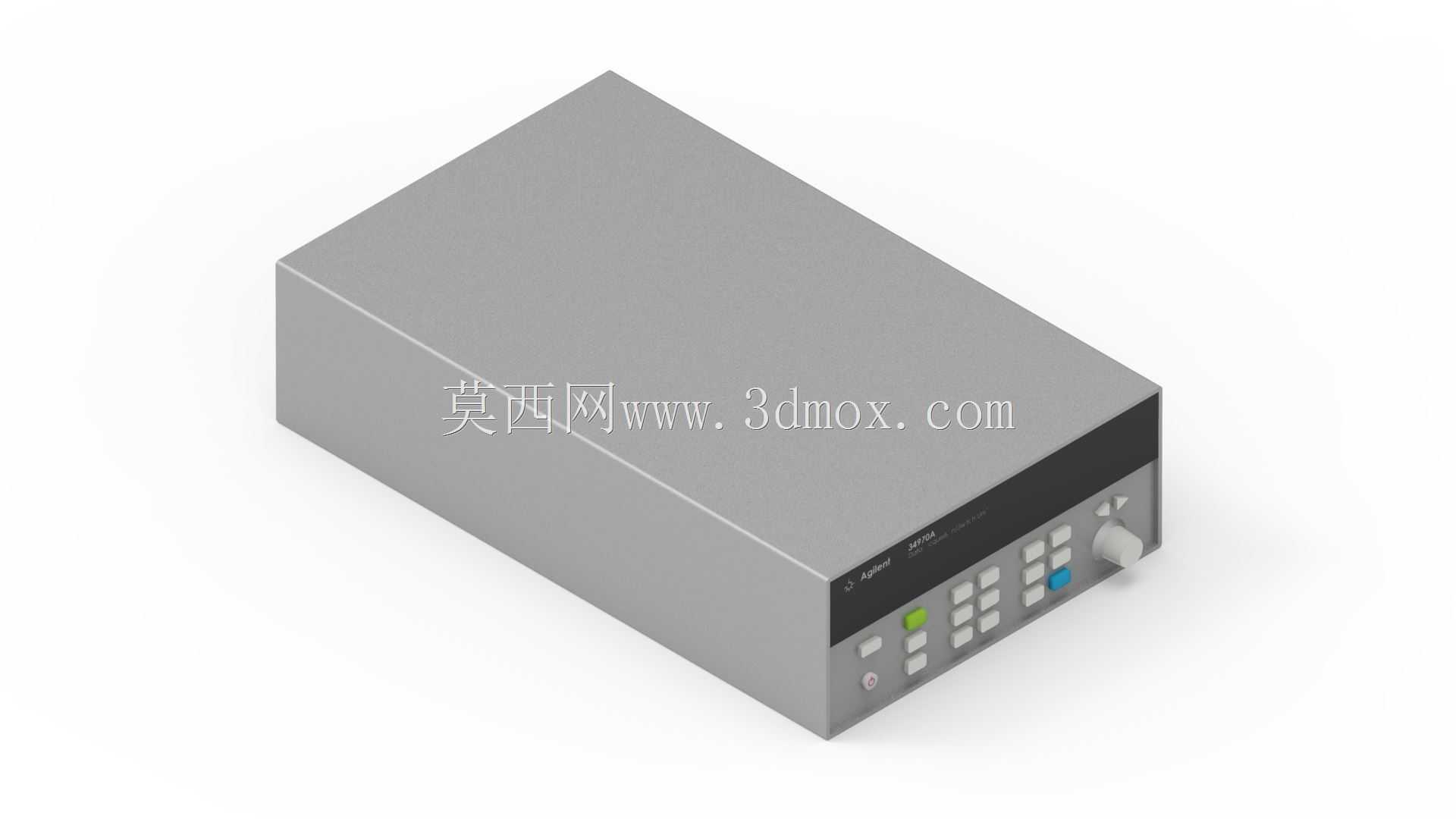

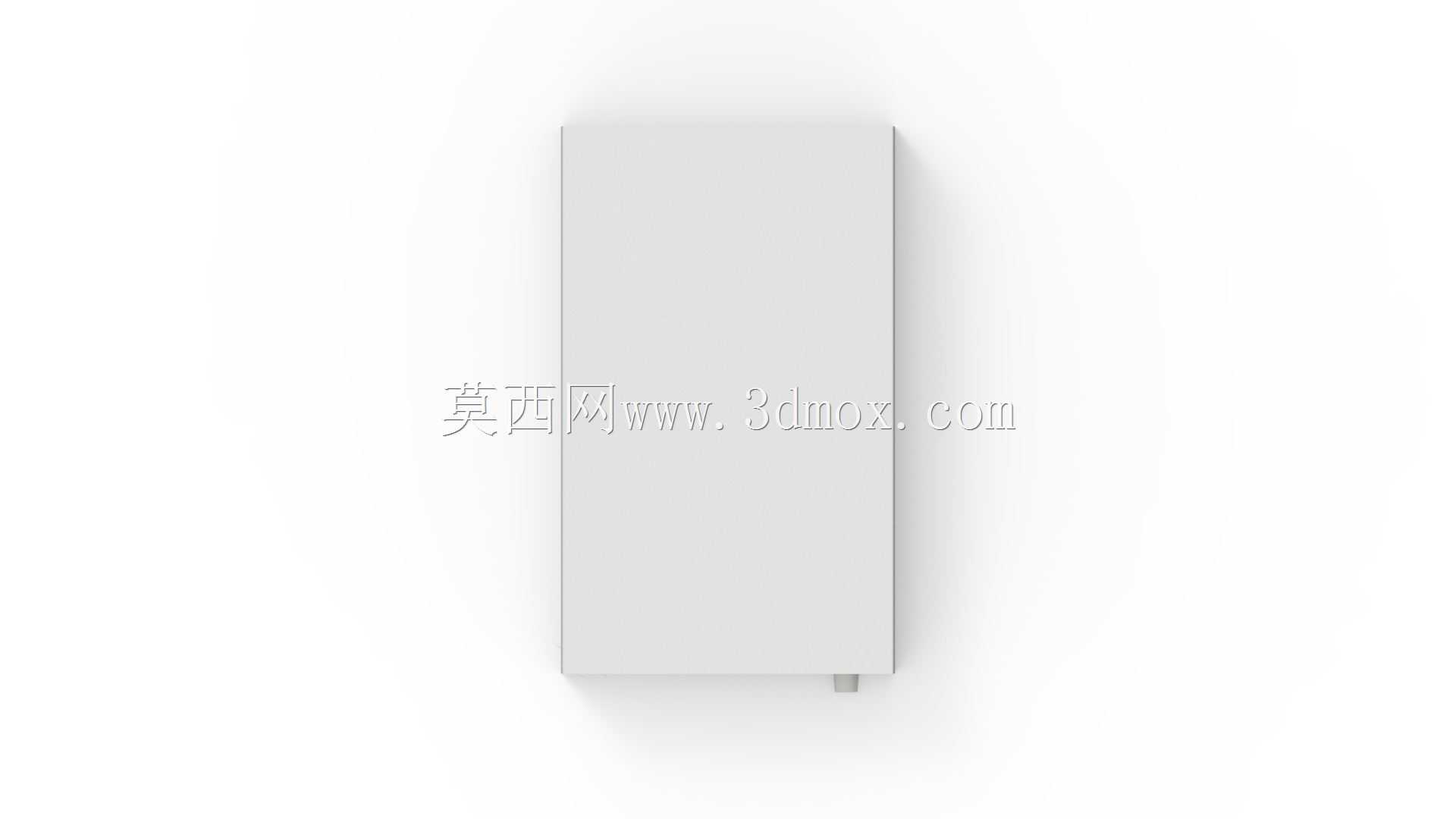

　　设备的外壳采用的是拼接式金属壳体结构，建模的时候要把壳体的拼接缝位置、侧面散热孔的排布密度、顶部的标识凹槽都做出来，散热孔的尺寸不能随意缩放，因为在做设备热仿真的时候，散热孔的开孔率直接影响内部电路的散热效率计算，很多人建模时为了省事把散热孔做成贴图，后续做热分析的时候根本没法提取开孔参数，等于模型失去了工程应用价值。设备的整体外形是规整的长方体，但边角的圆弧过渡半径要准确，这个细节在做设备堆叠放置或者机柜安装的时候非常关键，要是边角做的太尖锐，实际安装时相邻设备的边角容易出现磕碰，圆弧半径不对也会导致机柜安装时的固定孔位对不上。

　　从设计思路上来说，这类测试仪器的模型不能只做外观的形似，要兼顾结构设计和系统集成两个维度的使用需求：对于结构设计从业者来说，模型可以用来参考同类台式测试设备的壳体拼接方式、前面板元器件的排布逻辑，比如按键和旋钮的分区设计，把高频操作的旋钮放在最靠近操作人员的右下角区域，功能按键按模块分组排列，这种人机布局思路可以直接借鉴到自研测试设备的结构设计里；对于设备选型的工程师来说，准确的三维模型可以直接导入到测试系统的总装配里，提前评估设备和台架、其他测试仪器、接线线束的空间匹配度，不用等设备采购到场才发现空间不足，能大幅缩短测试系统的搭建周期。

　　还要注意设备的安装边界，台式放置时前面板要预留出接线和操作的空间，后面板要预留出线束弯曲的空间，两侧要预留出散热的间隙，这些边界尺寸在模型里都要通过准确的外形尺寸来体现，比如设备的深度尺寸要包含后面板接线端子突出的部分，不能只算壳体的深度，很多人建模时只量壳体的尺寸，忽略了后面板插头突出的长度，导致实际安装时后面板抵到机柜立柱，插头没法完全插紧。另外前面板的USB接口、RS232接口的位置也要准确还原，这些通讯接口的位置决定了通讯线束的走线路径，在做集成布线时是非常重要的参考点。

　　实际建模过程中，还要考虑模型的轻量化处理，比如散热孔可以用阵列特征做而不是实体逐个切除，按键的细节在不影响整体尺寸的前提下可以适当简化，保证模型导入到不同的三维软件里都能流畅操作，不会因为特征太多导致装配卡顿。但关键的配合尺寸，比如机柜安装的固定孔位间距、底部脚垫的位置尺寸、前面板操作区的边界尺寸，必须做到零偏差，这些尺寸是模型具备工程实用价值的核心，要是这些尺寸错了，外观做的再逼真也没法用于实际的工程设计。
