12V7Ah铅酸储能蓄电池三维结构模型

　　做小型储能配套结构设计这么多年，12V7Ah这个规格的铅酸蓄电池几乎是绕不开的通用部件，小到UPS不间断电源内置供电模块、电动代步车的辅助动力源，大到通讯基站的信号中继后备电源、消防应急照明系统的储能单元，甚至是家用太阳能离网小系统的储电单元，都能见到这个规格电池的身影。这次建模的时候最先考虑的不是外观还原，而是实际装配时的安装边界问题——很多新手做结构设计时容易只盯着电池本体尺寸，忽略了接线端子的突出高度、极柱的防呆间距，还有安装时预留的接线操作空间，最后做出来的电池仓要么端子顶到上盖，要么接线时扳手伸不进去拧不紧螺母，甚至正负极间距留得不够，接线后容易出现爬电短路的隐患。

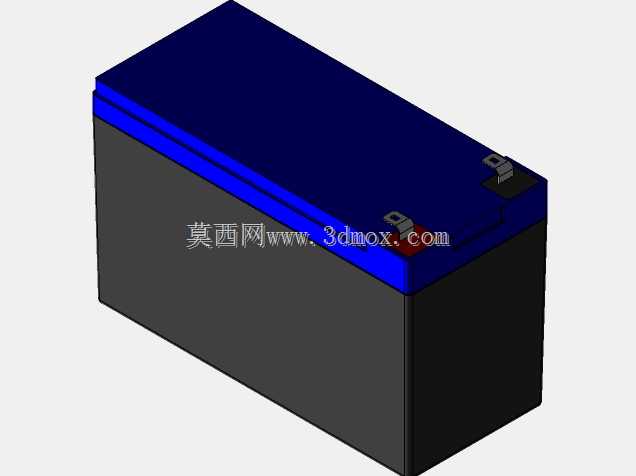

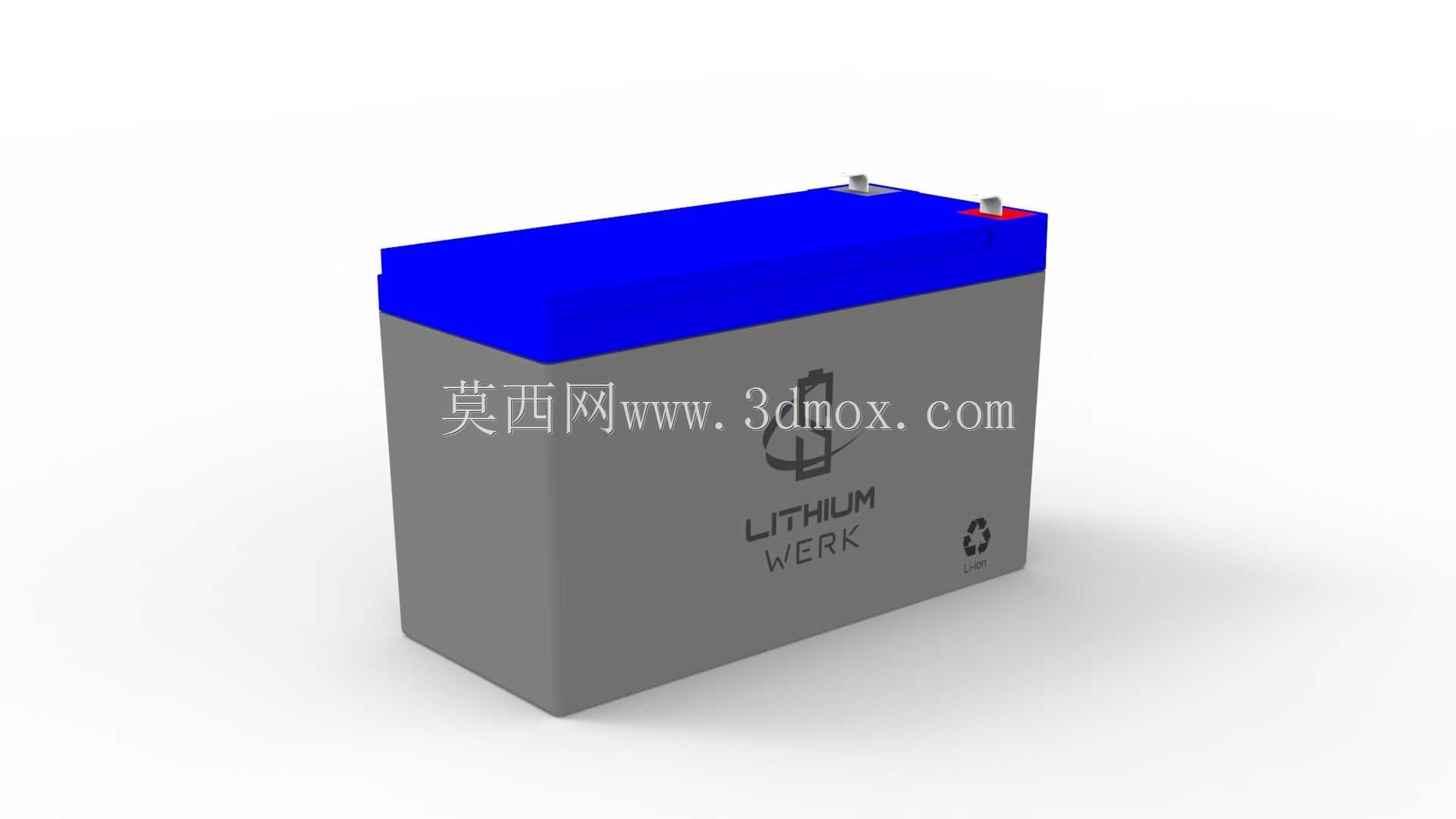

　　模型的外形完全按照量产通用款的实际尺寸还原，壳体采用ABS阻燃材质的常规壁厚设计，槽体和上盖的配合止口做了等比例的结构还原，实际生产中这个位置是环氧树脂封胶的密封区域，建模时特意保留了止口的台阶深度，方便做电池仓密封结构匹配的时候直接参考。顶部的蓝色上盖是这类铅酸电池的通用配色，两个极柱的位置做了明确的高低差防呆设计，正极柱的直径比负极柱略大，同时正极位置预留了红色标识的嵌槽，和实际产品的防呆逻辑完全一致，避免装配时正负极接反。

　　从功能特性上来说，这个规格的电池属于阀控式密封铅酸蓄电池，日常使用不需要额外补充电解液，侧放或者小角度倾斜安装也不会出现漏液问题，所以建模的时候也还原了上盖的单向排气阀结构位置，这个位置在做电池仓设计的时候要注意不能被其他结构件完全堵死，否则电池充放电过程中产生的气体无法顺利排出，容易出现壳体鼓胀甚至漏液的问题。很多人做配套结构时容易忽略排气阀的预留空间，把电池仓上盖直接贴在电池顶面，最后批量装配后出现批量鼓包的问题，这点在模型里特意把排气阀的凸起高度做了准确还原，方便设计人员直接核对安装间隙。

　　安装边界的处理上，模型底部做了常规的防滑凸筋结构，实际装配时电池仓的底板可以对应做浅定位槽，不需要额外做固定压块也能限制电池的水平位移，当然如果是用在有振动的移动设备上，比如电动轮椅、小型巡检机器人这类场景，还是要在电池上部增加弹性压条，压条的位置要避开极柱和排气阀，模型里特意把顶面的非干涉区域做了留白，方便设计压条的时候直接选取贴合面。另外电池的四个侧面都做了轻微的脱模斜度，建模时没有做成直上直下的直角块，这点是很多非行业内建模人员容易出错的地方——如果把侧壁做成垂直面，设计出来的电池仓侧壁和电池之间会出现过盈，实际装配时电池塞不进去，或者硬塞进去之后把壳体磨破导致漏液。

　　实际选型搭配的时候，这个规格的电池持续放电电流一般不超过21A，适合小功率长时备用的场景，建模时极柱的载流截面也按照实际过流能力做了等比例还原，接线端子的连接片厚度、螺母的拧紧空间都留了足够的操作余量，做配套的接线排设计时可以直接参考极柱的中心距，不用再反复核对实物尺寸。另外壳体侧面的回收标识、参数标识区域也做了位置还原，做产品外观丝印或者铭牌设计的时候，可以直接对应这个区域的尺寸来做标识内容，不用额外测量实物的标识区大小。

　　很多刚入行的结构工程师做这类储能部件的配套设计时，总觉得电池是标准件随便留个方腔就行，实际上不同厂家的同规格电池虽然容量一致，但是极柱位置、排气阀位置、壳体圆角大小都会有细微差异，这个模型还原的是行业内通用的公模尺寸，覆盖了绝大多数量产同规格电池的安装边界，用这个模型做出来的电池仓结构，适配市面上90%以上的同容量铅酸电池，不会出现某一个品牌的电池装不进去的问题。另外建模时把壳体的圆角、棱边的倒角都做了准确还原，没有尖锐的直角边，做电池仓的棱边避让时可以直接参考这些圆角尺寸，避免装配时棱边刮破电池壳体的绝缘层，造成短路隐患。
