两款金属材质机械装夹定位零部件

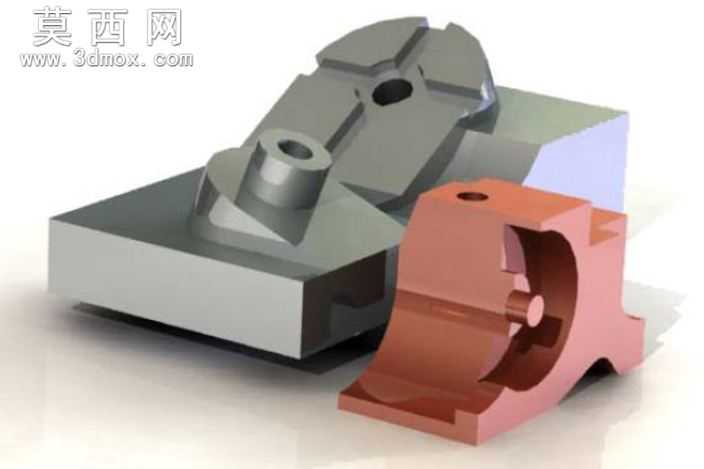

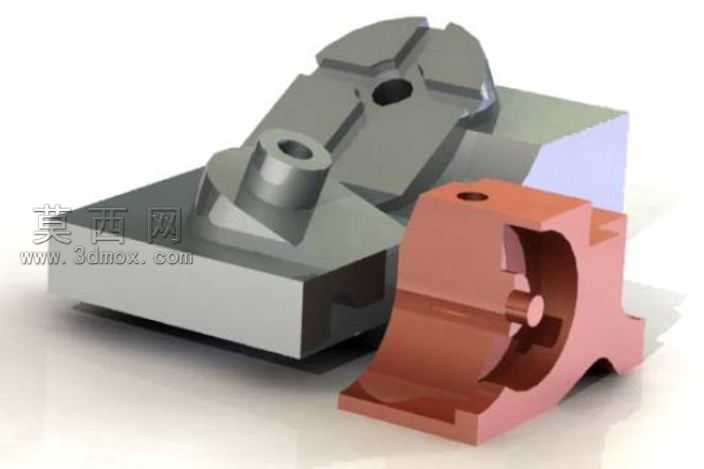

本作品为两款适配机械装夹定位场景的金属零部件三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械加工工艺的设计逻辑，保证模型结构与实际生产加工的可行性高度匹配。建模阶段首先完成基准面的搭建，以零件的安装贴合面为第一设计基准，依次推导定位孔、配合槽、承托曲面等特征的尺寸参数，所有特征均采用全约束草图绘制，避免无参考的自由造型导致的尺寸偏差，针对零件上的安装通孔、沉头槽、定位凸台等细节特征，采用拉伸、切除、倒角等标准建模指令完成，保证每一处结构的尺寸公差预留符合通用机械装配要求。材质与渲染阶段，两款零件分别匹配不同的金属材质表现：银灰色零件对应调质处理后的45号钢材质，渲染时调整金属粗糙度参数模拟机加工后去除氧化层的哑光金属质感，边缘处添加细微的倒角反光效果还原精铣加工的表面状态；红铜色零件对应铸铜或表面氧化处理的合金铜材质，调整材质的漫反射与高光参数，还原铜质金属偏暖的色泽与略带磨砂的表面质感，渲染场景采用柔和的影棚布光，多角度打光避免金属表面出现过曝的死白区域，同时添加柔和的环境反射，让金属材质的厚重质感得到充分体现。结构设计上，银灰色零件为基座类构件，底部为平整的安装贴合面，上部设置有带定位孔的凸台与异形限位槽，可作为工装夹具的定位基座使用，为待加工工件提供稳定的支撑与定位基准；红铜色零件为配套的压合构件，内侧设置有弧形承托面与中心定位轴，外侧设置有安装缺口，可与基座构件配合完成工件的夹紧定位，两款零件的配合面经过公差预留设计，装配后可实现无干涉的顺畅开合，满足工装夹具快速装夹的使用需求。整体设计思路围绕机械加工工装的实际使用场景展开，摒弃冗余的装饰性结构，所有造型特征均服务于定位、装夹、固定的功能需求，模型的细节还原度高，可直接用于工装设计方案展示、机械结构教学演示、装配模拟验证等场景。
