带快开吊臂结构的常压人孔装置

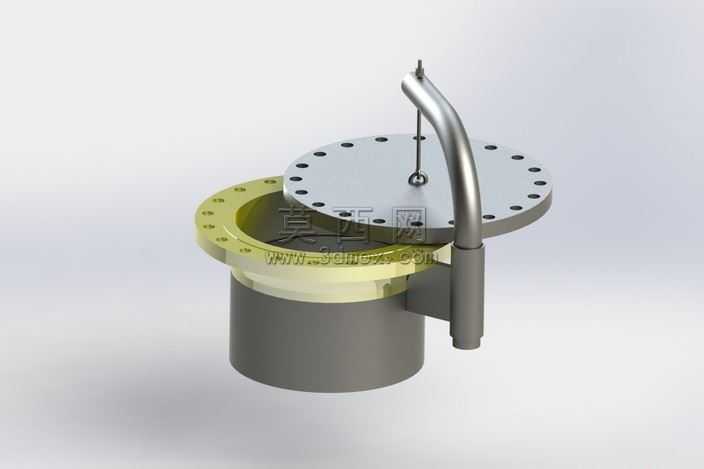

本作品为带回转吊臂的快开式常压人孔三维建模作品，建模阶段优先还原人孔的实际装配逻辑与结构细节，整体采用自底向上的建模思路，先拆分各独立零部件再完成总装配约束。首先构建下部筒体连接段，采用拉伸特征生成圆柱筒体主体，上端面通过拉伸凸台生成带螺栓孔的法兰基座，法兰端面的螺栓孔采用圆周阵列特征完成均布排布，保证孔位间距与实际加工标准一致，法兰与筒体衔接处添加圆角过渡特征，还原实际焊接加工后的圆滑过渡形态。其次构建人孔盖组件，以圆形盖板为基础，盖板边缘同样通过圆周阵列生成与下法兰对应的螺栓通孔，盖板中心位置添加吊环连接特征，用于配合吊臂实现起吊翻转。随后构建核心的回转吊臂结构，吊臂主体采用扫掠特征生成弯管形态，下端通过旋转副特征与筒体侧方的支座形成可转动连接，吊臂末端通过吊链与人孔盖中心的吊环相连，实现人孔盖开启后的悬吊与回转避让，吊臂与支座的连接位置添加轴套配合特征，还原实际转动结构的装配间隙与配合关系。材质与渲染阶段，针对不同零部件赋予对应材质属性：筒体与吊臂结构赋予哑光灰色金属材质，模拟碳钢构件的喷砂处理表面质感；上下法兰的密封接触面赋予黄铜色金属材质，还原铜质密封面的加工质感；盖板表面赋予浅灰色哑光漆面材质，螺栓孔边缘添加轻微倒角的光影细节，模拟实际机加工的边缘处理效果；吊链部分赋予亮面金属材质，还原链条的金属反光特性。场景渲染采用柔和的漫反射光源，添加柔和的地面投影效果，清晰展现各部件的结构层次与装配关系，同时通过半透明的剖面示意选项可直观展示人孔内部的贯通结构与密封面贴合状态。结构设计上重点还原快开人孔的操作逻辑：松开周边螺栓后，可通过吊臂将人孔盖平稳吊起并旋转至筒体侧方，无需完全拆卸螺栓即可完成人孔的开启操作，兼顾密封可靠性与操作便捷性，各转动部件的配合间隙、法兰密封面的宽度、螺栓孔的排布参数均参考常压人孔的通用设计规范设置，模型可用于储罐类设备的装配示意、结构教学以及配件选型参考。
