摩托车排气系统连接法兰三维设计

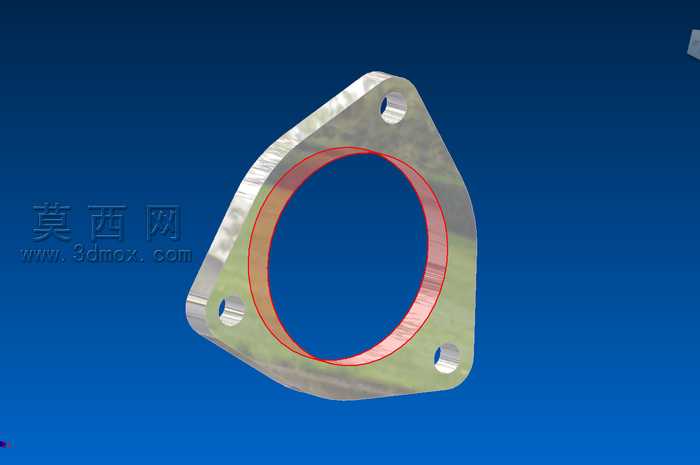

本模型为摩托车排气系统专用连接法兰，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循摩托车排气系统的安装适配要求，以实际量产的排气法兰尺寸为基准进行1:1还原。建模初期先绘制法兰主体的三角形轮廓草图，精准定位三个安装孔的相对位置，保证孔位与摩托车缸头排气侧的安装螺柱完全匹配，中心大孔的内径尺寸严格适配排气管的外径，确保装配后无错位、漏气风险。主体结构采用拉伸命令生成基础实体后，对法兰的密封端面进行平面度约束设置，保证与排气管密封垫贴合时的密封性能，三个安装孔采用贯通式设计，孔口做微小倒角处理，避免安装时螺栓卡滞、刮伤螺纹。材质设置上模拟常用的冷轧钢材质，赋予金属哑光质感，对密封接触面做轻微的粗糙度区分，渲染阶段采用深蓝色纯色背景突出零件主体，通过环境光漫反射效果展现法兰的金属光泽与边角的加工质感，清晰呈现零件的轮廓厚度与结构细节。设计过程中重点考量法兰的安装适配性与结构强度，三角形的非对称轮廓是为了适配摩托车缸头的狭小安装空间，避免与周边的散热片、车体覆盖件产生干涉，法兰的厚度经过参数化调试，既保证连接时的结构刚性，避免长期受排气震动出现变形，又控制整体重量，符合摩托车轻量化的设计需求。密封面的环形区域做了精度预留，可适配不同厚度的铜质或石棉密封垫，三个安装孔的位置公差在建模时做了参数化约束，保证批量生产时的装配一致性，整体模型无多余特征、无破面，可直接用于后续的工程图导出、3D打印样件验证或者数控加工编程，完整还原了摩托车排气法兰的实用结构与设计细节。
