通用喷气发动机金属连接支架结构设计

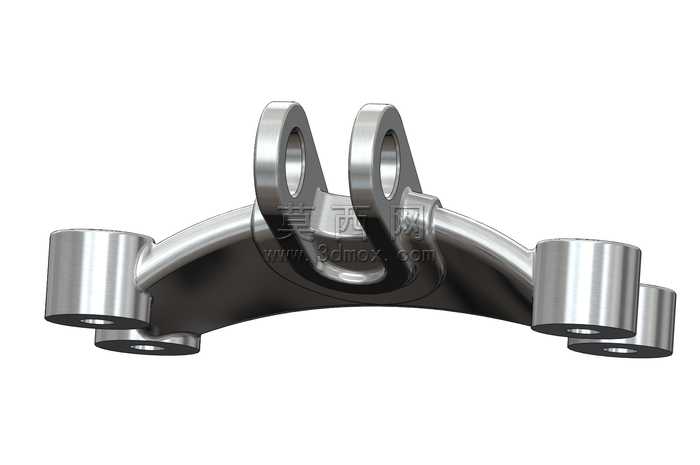

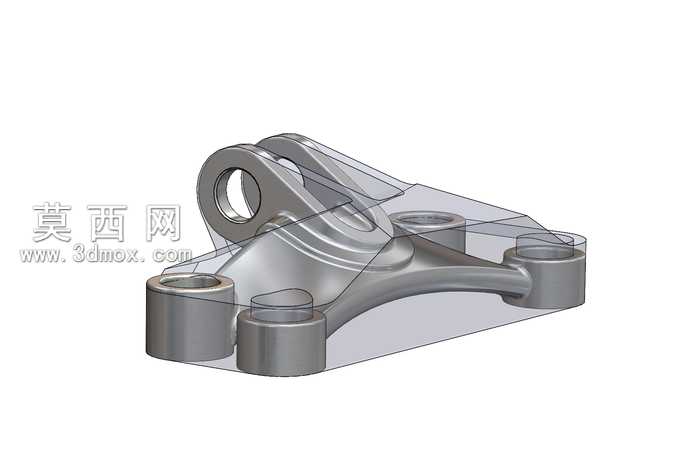

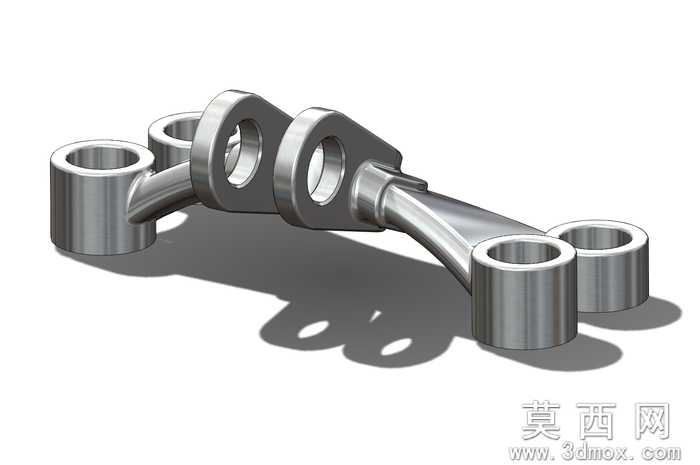

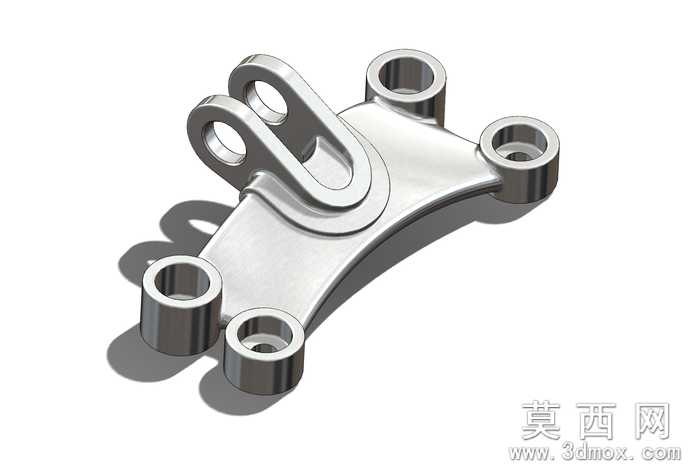

本模型为喷气发动机配套的连接支撑支架，采用三维参数化建模方式完成整体结构构建，建模过程中优先保证各安装位的形位公差匹配度，对支架的承力路径做了针对性的结构优化。模型整体采用一体化成型的结构逻辑，两端共设置四个带通孔的圆柱安装座，安装座内壁做了等壁厚设计，可适配标准紧固件的装配需求，保证与发动机本体、安装基座的连接同轴度。中部设置两个带贯通孔的铰接耳座，耳座与两侧安装座之间通过变截面弧形连臂实现平滑过渡，连臂的截面尺寸根据承力仿真结果做渐变处理，在保证整体结构强度、抗扭性能的前提下，尽可能去除非承力区域的冗余材料，实现支架的轻量化设计。建模过程中对所有棱边做了统一的圆角过渡处理，避免应力集中问题，同时还原了金属机加工后的表面质感，渲染阶段采用磨砂金属材质，通过环境光遮蔽效果突出结构的光影层次，清晰展现各部位的连接关系与结构细节。支架的各安装孔位中心距、铰接孔的同轴度、连臂的弧度参数均经过反复校核，既满足发动机运行过程中的振动耐受要求，也兼顾了装配环节的操作空间预留，整体结构无干涉区域，可直接用于后续的工程分析、装配模拟或3D打印验证，能够为喷气发动机的安装固定结构设计提供可靠的三维参考，适配航空动力装置的安装支撑场景需求。
