鲁布戈德堡式重力联动机械装置设计

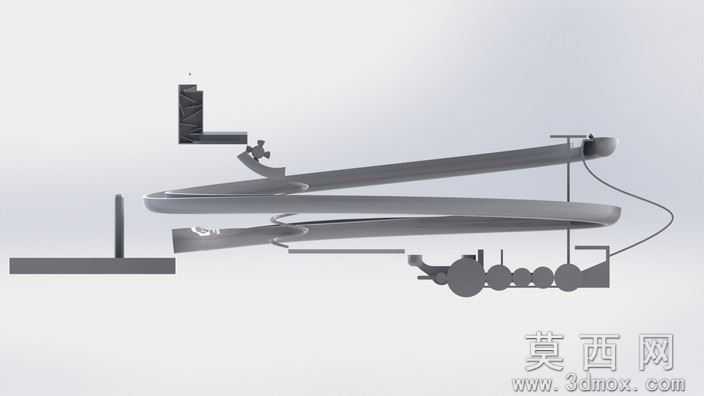

本作品为基于重力驱动逻辑搭建的连锁触发式机械装置，整体建模过程围绕刚体运动的连锁响应逻辑展开，在三维建模环境中完成各功能模块的结构搭建与装配约束设置。装置整体采用分层螺旋滑道作为核心运动载体，搭配多组触发摆块、立式挡柱、末端联动轮组构成完整的动作传递链路，建模阶段对每一处接触配合面都做了公差适配调整，确保虚拟运动过程中不会出现构件穿模、运动卡滞的问题。材质设置上，所有结构构件统一采用哑光磨砂金属材质，通过调整材质粗糙度与金属度参数，还原普通冷轧钢板加工构件的真实质感，滑道表面做了细微的摩擦纹理处理，模拟真实金属滑道的接触阻尼效果，避免虚拟环境下小球运动出现不符合物理规律的加速打滑。结构设计上，装置遵循鲁布戈德堡机械的核心设计逻辑，以重力作为唯一初始动力源，从高位释放的小球沿螺旋滑道逐段下滑，每一段滑道末端都设置了对应的触发构件：第一处触发点为可摆动的异形拨块，小球撞击拨块后拨块绕转轴摆动，解除对下一段滑道挡块的锁止，让后续路径上的运动构件进入待触发状态；中段滑道设置了立式挡柱调整小球的运动轨迹，让小球以精准的角度撞击下一组杠杆式触发结构；末端滑道衔接多组同轴联动的轮组结构，小球最终撞击轮组摆杆后，带动整组轮组完成定轴转动，实现整套动作的收尾。设计过程中重点调整了各构件的重心位置与转轴阻尼参数，让每一步触发动作的力度都刚好能驱动下一级结构动作，不会出现动力不足无法触发、或是动力过大导致构件飞出的问题，同时对各运动构件的运动行程做了限位约束，确保整套连锁动作的运行节奏流畅自然，完整呈现重力驱动下多步机械联动的精巧逻辑。
