USB转四串行端口适配器结构设计

　　在工业现场调试、老旧设备通讯改造、多串口外设集中管控的场景里，这类多串口转换设备的结构合理性，直接决定了现场布线效率、长期运行的抗干扰能力以及运维拆装的便捷度。这款USB转四串行端口适配器的结构设计，完全围绕工业现场的实际使用需求展开，没有多余的装饰性结构，每一处壳体造型、接口排布、安装结构都对应实际使用中的痛点。

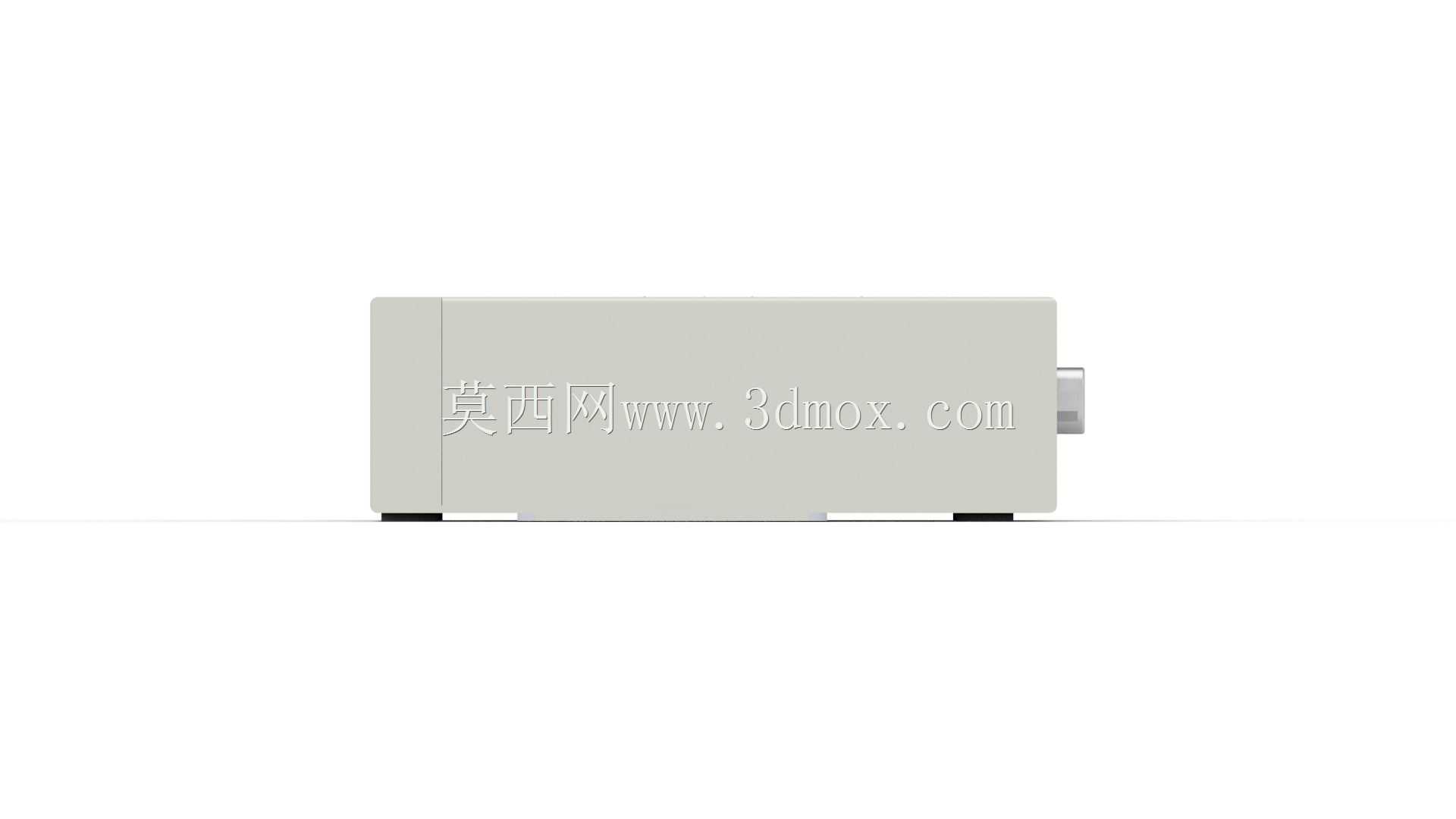

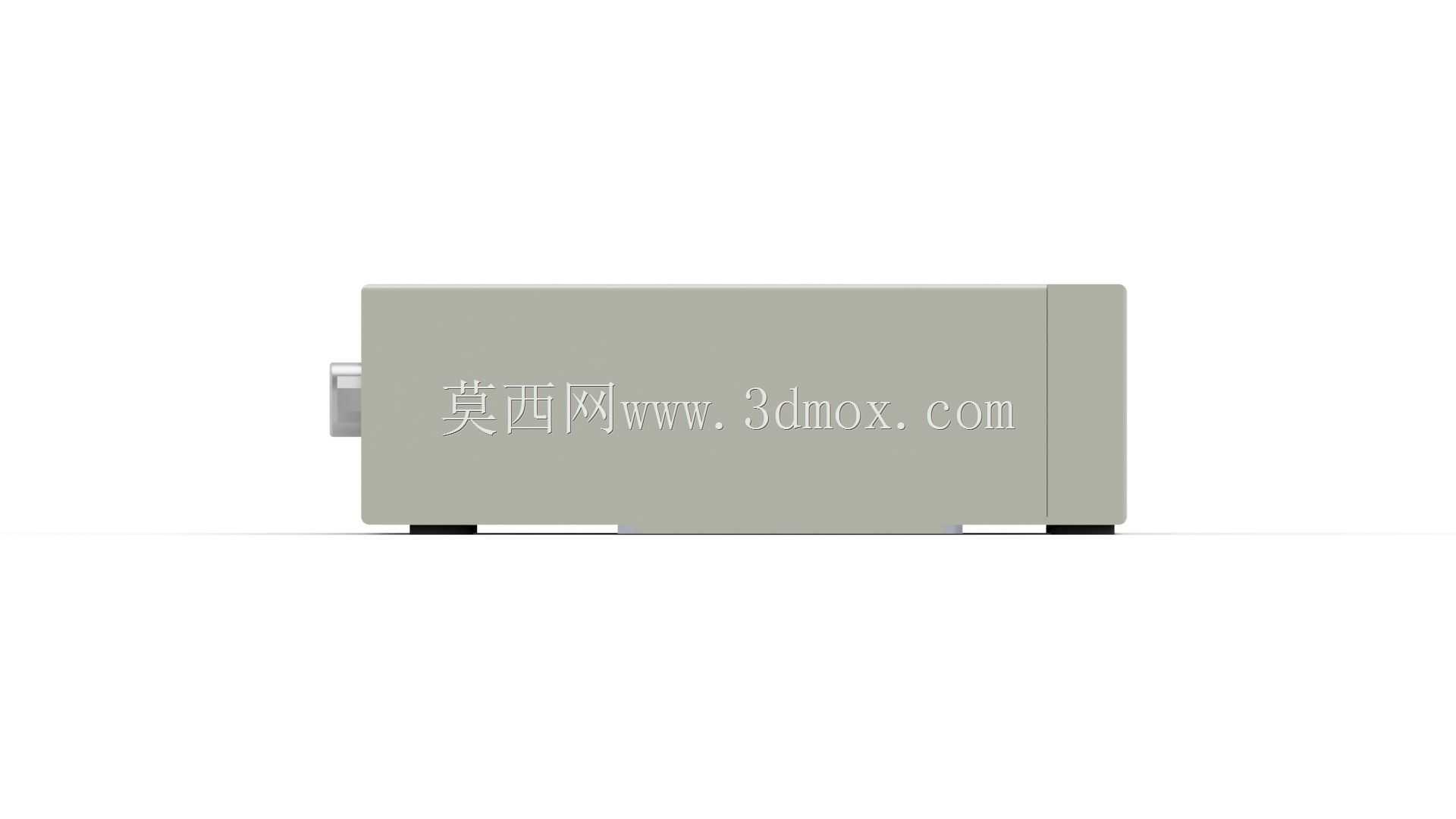

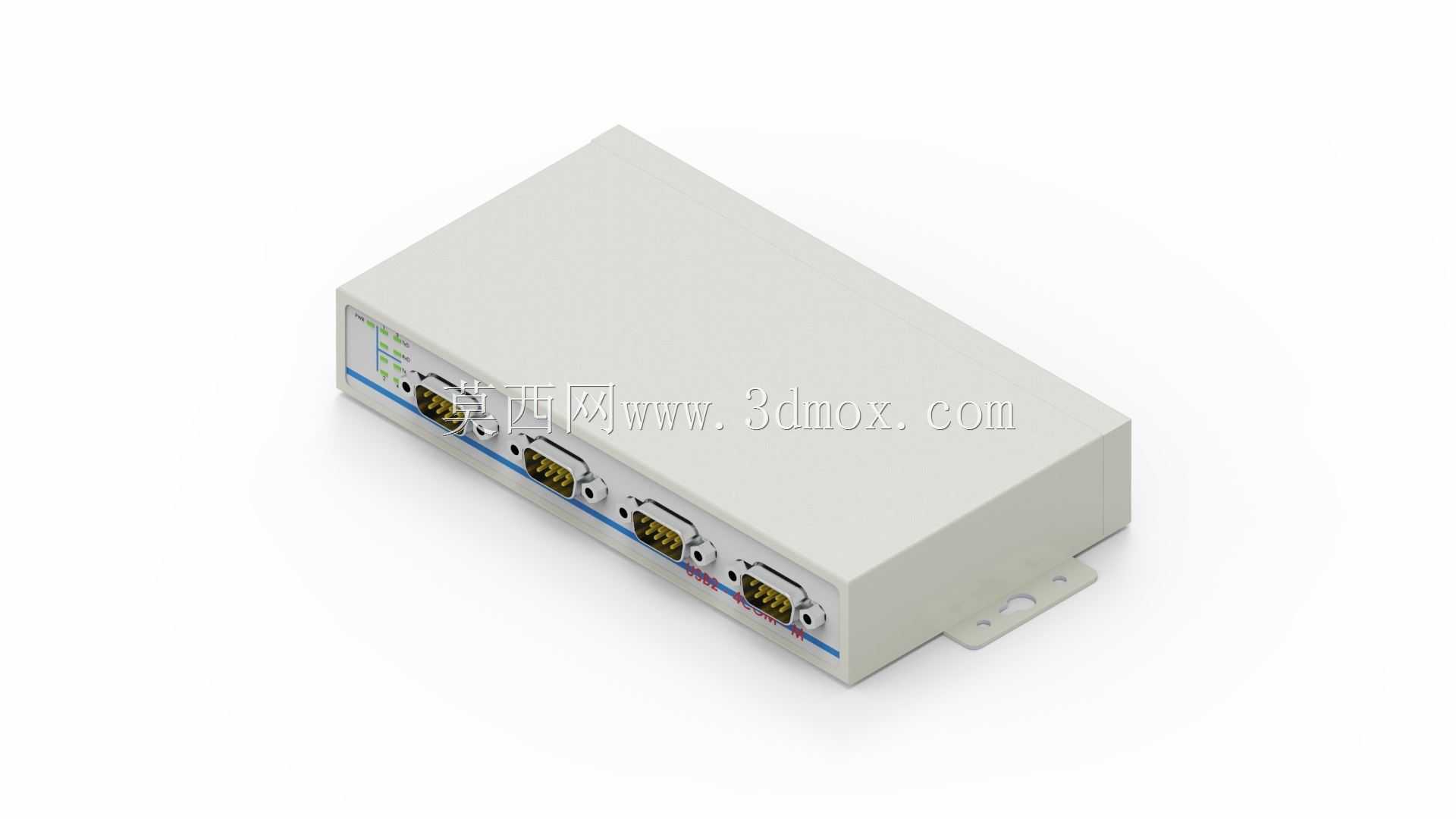

　　从外形尺寸来看，整机长度控制在12cm以内，宽度8cm左右，整体高度不到3cm，属于紧凑型桌面或导轨旁安装的设备尺寸，不会占用过多柜内或桌面空间，适配多数工业现场狭窄的安装边界。壳体采用一体式金属拉伸外壳搭配端盖封边的结构，金属外壳一方面可以屏蔽工业现场的电磁干扰，避免USB转串口过程中出现信号丢包、波特率不稳的问题，另一方面金属壳体的抗挤压、抗磕碰能力远强于塑料外壳，适合车间、设备柜这类存在物理碰撞风险的场景。

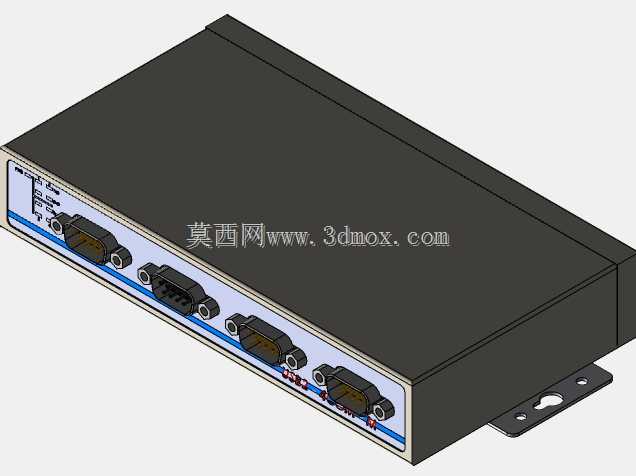

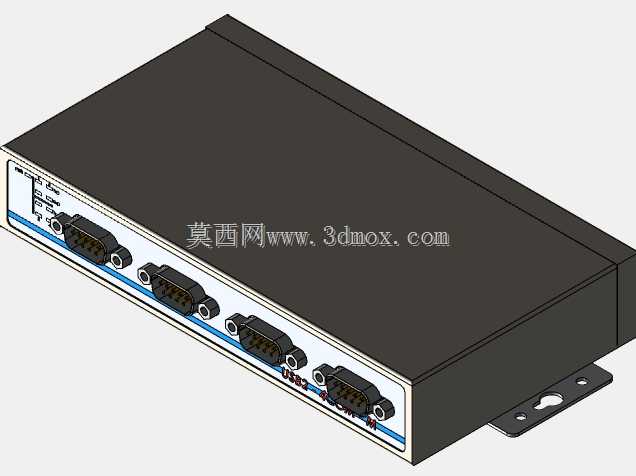

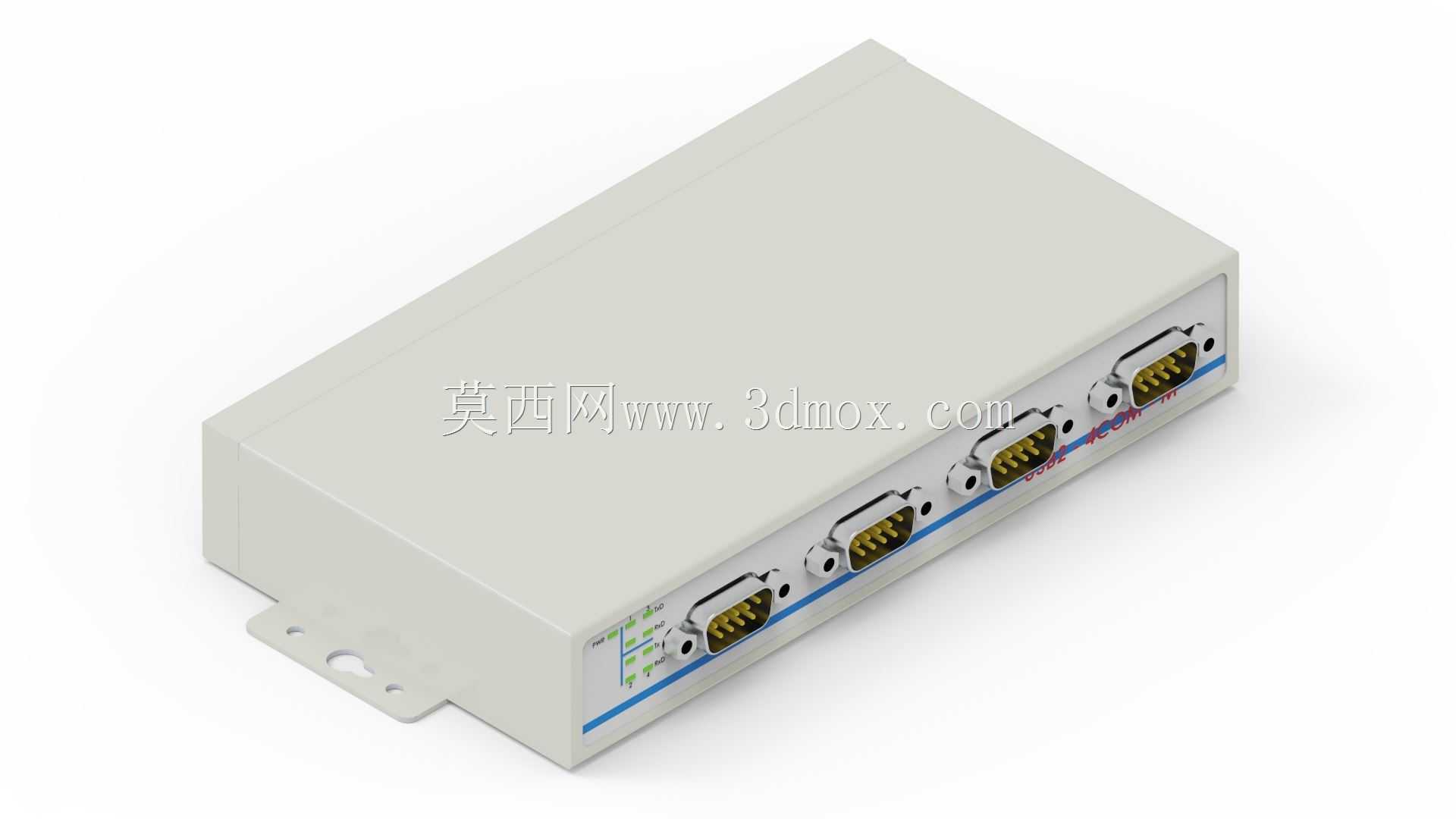

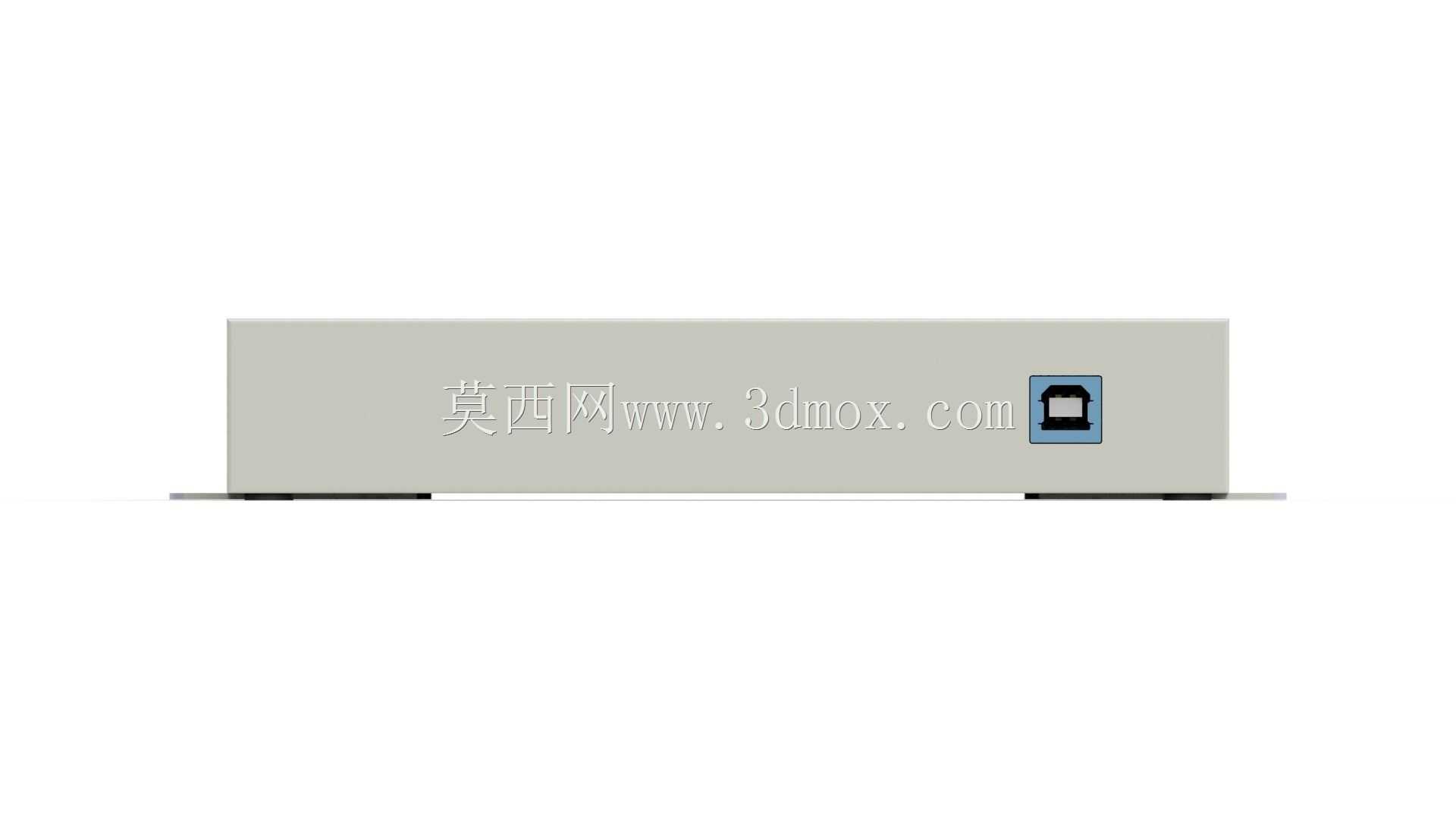

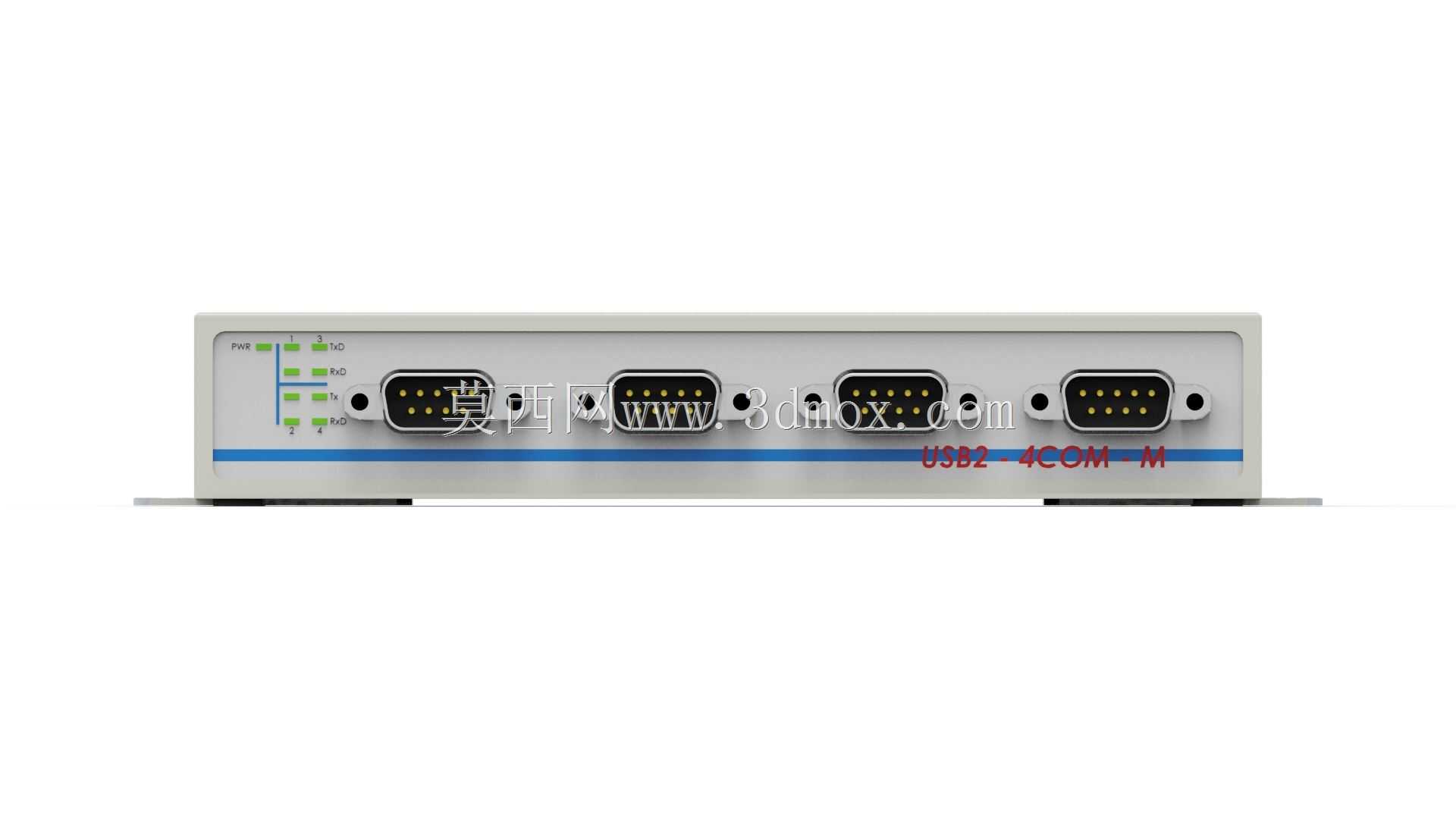

　　接口排布上，四个RS-232串行接口全部布置在壳体的同一侧端面，每个接口旁预留了状态指示灯的安装位，现场调试时无需挪动设备就能直观看到每个串口的通讯状态，四个接口等距排布，间距足够容纳常规的DB9串口插头，不会出现相邻接口插头互相干涉、无法同时插满的问题，这一点在多设备同时接入的场景下尤为重要，很多同类型产品为了压缩尺寸缩小接口间距，实际使用时往往只能同时接入2-3个设备，完全违背了多串口扩展的设计初衷。USB输入接口布置在串口同侧的端部位置，布线时所有线缆都从同一侧引出，不会出现线缆四散缠绕的情况，方便现场理线、扎带固定。

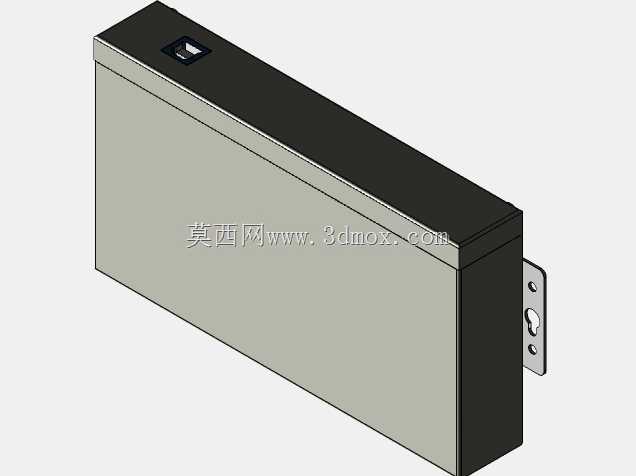

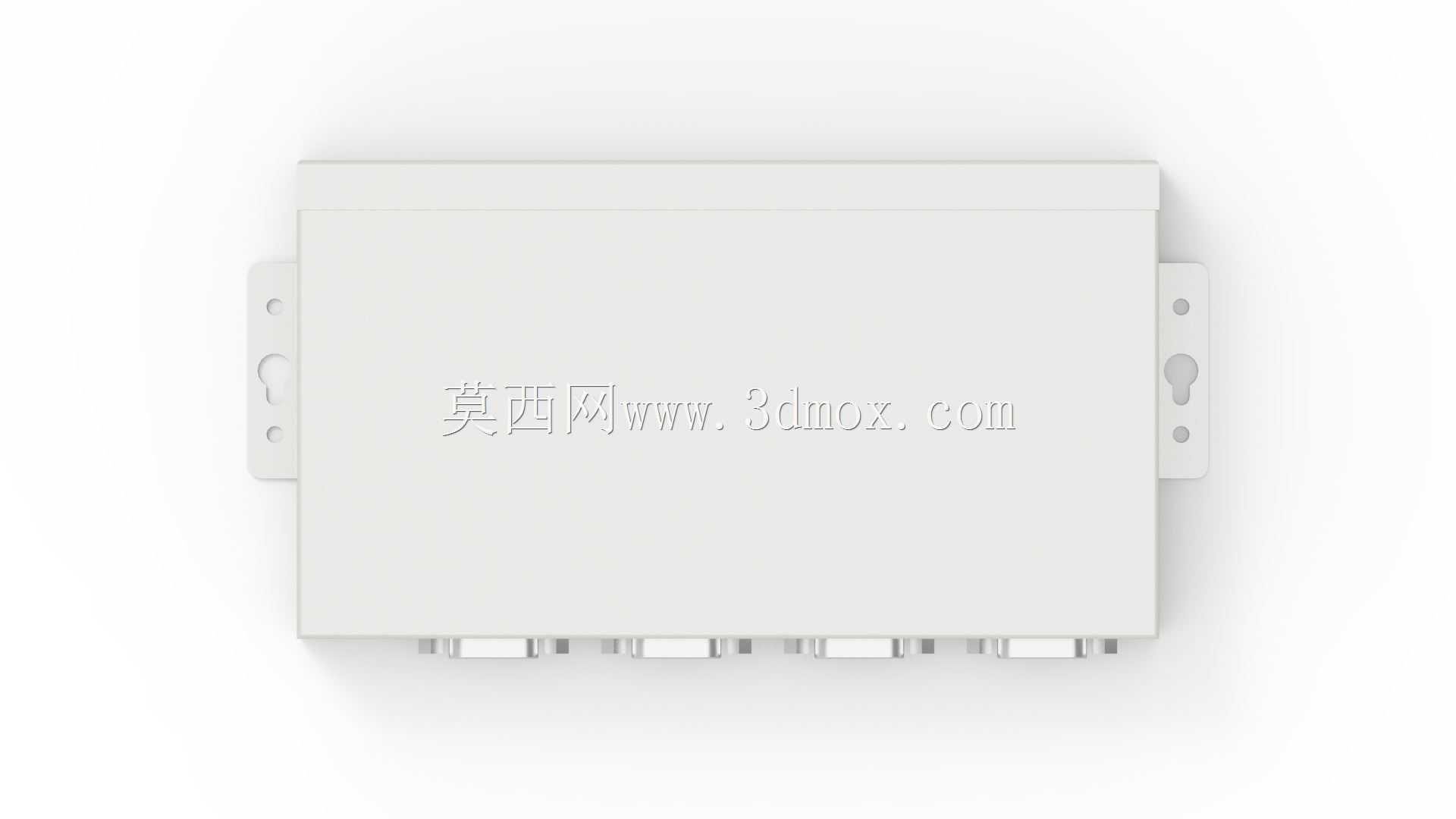

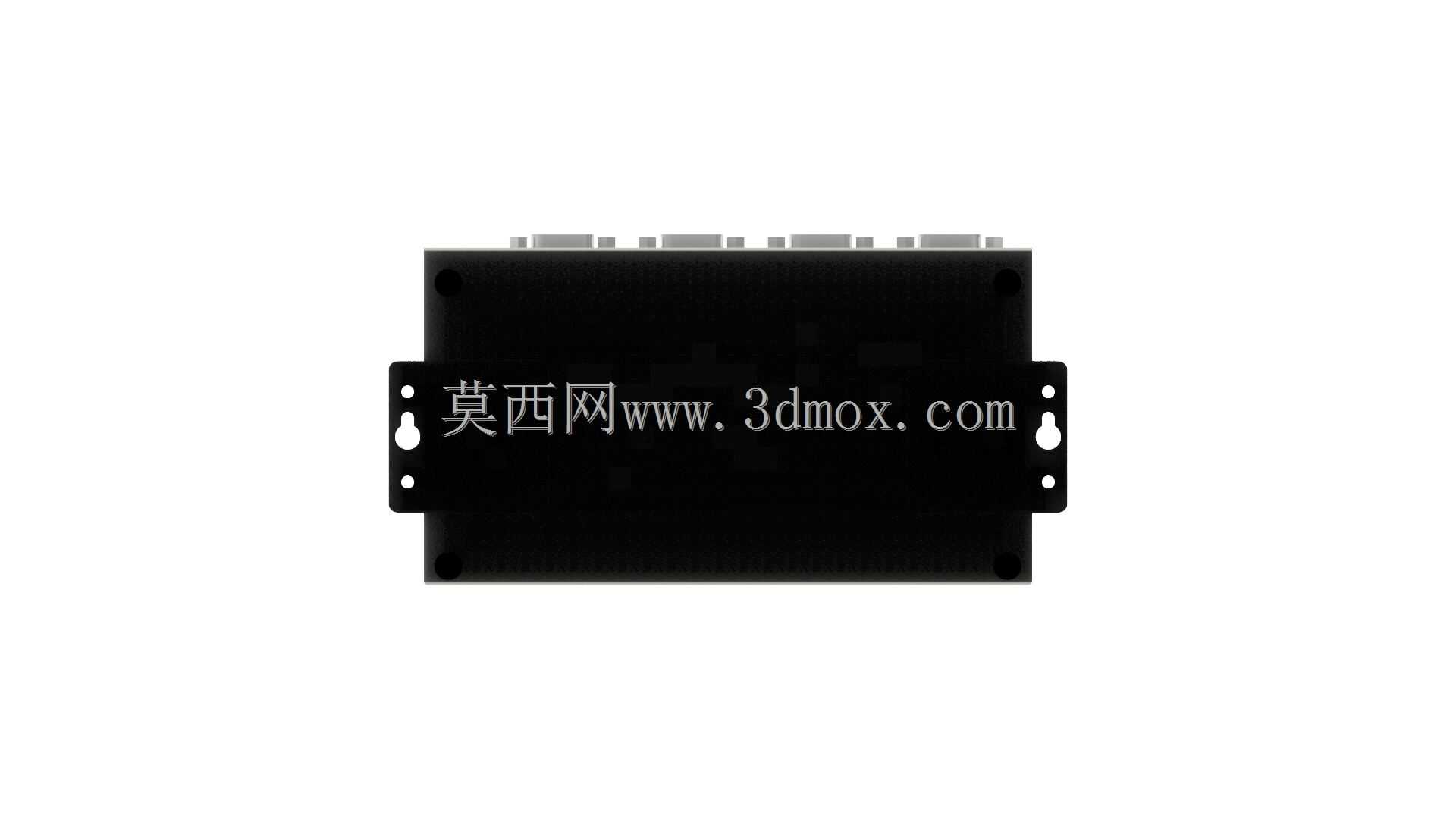

　　安装结构上，壳体单侧延伸出带安装孔的固定耳，安装孔位适配标准M3螺丝，既可以通过螺丝直接固定在设备柜的安装板上，也可以搭配卡扣配件固定在标准DIN导轨上，满足不同安装场景的固定需求，固定耳与壳体为一体折弯成型，不存在拼接松动的风险，长期震动环境下也不会出现固定位脱落的问题。壳体底部预留了防滑胶垫的粘贴槽，桌面放置时可以粘贴胶垫增加摩擦力，避免设备被线缆拖拽移位。

　　内部结构设计上，壳体内部预留了PCB板的定位卡槽，PCB板可以直接滑入卡槽定位，不需要额外的固定柱，减少了装配零件数量，端盖通过两颗螺丝与壳体锁紧，拆装时只需要拧下两颗端盖螺丝就能抽出内部PCB，方便后期维修更换元器件，端盖与壳体的接缝处预留了屏蔽弹片的安装位置，装配后端盖与金属壳体完全导通，保证整个外壳的屏蔽连续性，不会在接缝处出现电磁泄漏。

　　从实际用途来看，这类设备主要解决现代计算机普遍取消原生RS-232串口，而工业现场大量PLC、传感器、调试终端、老旧数控设备仍然采用串口通讯的适配问题，四个串口的配置可以同时对接四台不同的串口设备，不需要频繁插拔更换线缆，适合设备调试工位、小型设备站的集中通讯对接。设计过程中充分考虑了工业场景的使用习惯，没有消费类电子产品的花哨设计，所有结构都服务于功能实现、安装便捷、运行稳定这几个核心需求，壳体的边角做了小圆弧倒角处理，避免安装调试时划伤操作人员，表面采用哑光喷塑处理，不容易残留指纹和污渍，长期使用也不会出现表面反光影响观察指示灯的问题。

　　在建模过程中，所有接口的安装尺寸都严格按照通用DB9接口、USB-B型接口的标准尺寸绘制，安装孔位、壳体壁厚、卡槽尺寸都预留了合理的公差，实际生产时可以直接参考模型进行壳体开模或者钣金加工，不需要额外调整尺寸，固定耳的位置避开了内部PCB的元器件布置区域，螺丝锁紧时不会顶到内部元器件，每个串口的固定螺柱位置都与标准DB9插头的固定螺丝位置对应，插头插入后可以通过螺丝锁紧，避免设备运行过程中插头松动脱落。
