原创轴流式燃气轮机结构三维设计

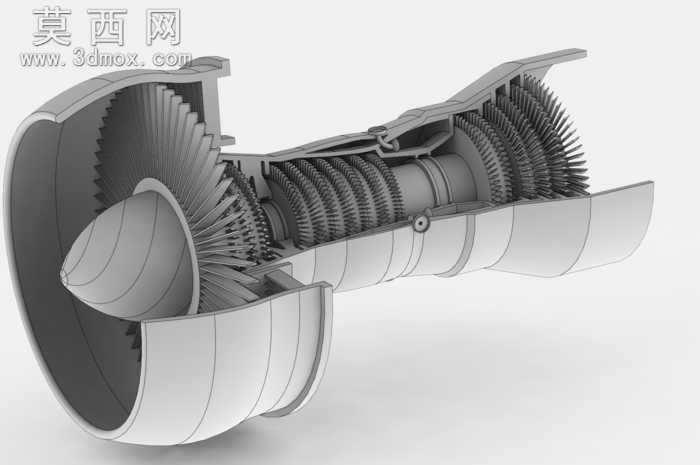

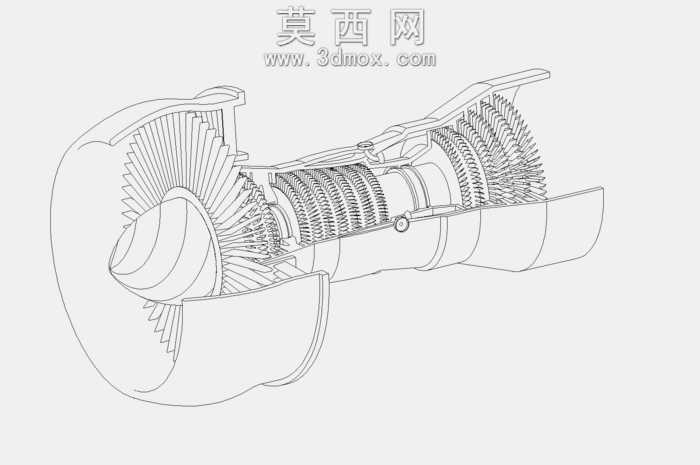

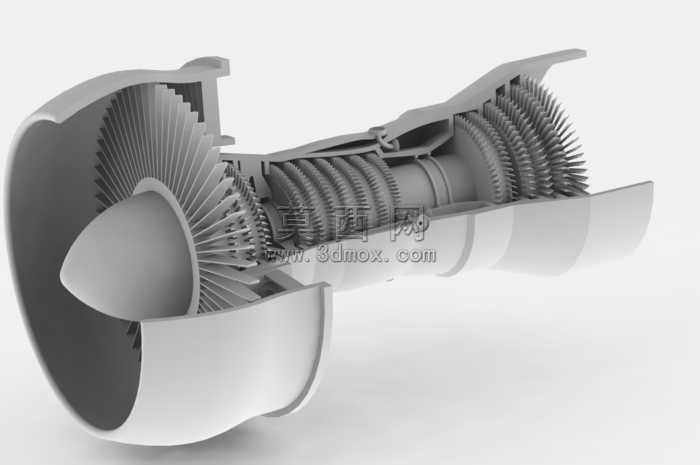

本作品为原创自主设计的轴流式燃气轮机三维结构模型，建模过程严格遵循燃气轮机实际工作原理与气动布局逻辑，完整还原了大涵道比燃气轮机从进气道、压气机段、燃烧室到涡轮段、尾喷管的全流程核心结构。建模阶段采用自顶向下的设计思路，首先搭建整机的轴向基准与各级叶片的排布基准线，确定压气机多级叶片的逐级压缩比对应的叶型尺寸梯度，以及涡轮段各级动叶、静叶的角度匹配关系，确保各级流道的顺滑过渡，避免出现气动干涉的结构问题。模型中对进气道的唇口曲面做了顺滑过渡处理，采用曲率连续的曲面建模方式保证进气端的气流导入效率；压气机段区分了低压压气机与高压压气机的结构差异，每一级叶片均根据所在层级的气流参数设计对应叶型，叶片根部与轮盘的连接结构、轮盘与主轴的配合定位结构都做了精细化还原，可清晰观察到各级轮盘的榫槽连接细节。燃烧室部分还原了环形燃烧室的腔体结构、火焰筒的排布位置以及燃油喷嘴的安装位，结构上预留了冷却气流的通道空间，符合真实燃气轮机燃烧室的冷却设计逻辑。涡轮段区分了高压涡轮与低压涡轮的结构，高压涡轮叶片对应驱动高压压气机，低压涡轮叶片对应驱动低压压气机与前端风扇，叶片的扭转角度沿叶高方向做了渐变处理，适配不同半径位置的线速度差异，提升气流做功的利用效率。尾喷管部分采用收敛-扩张型面设计，还原了喷管调节片的铰接结构，可直观呈现喷口截面的调节逻辑。整机模型的所有零部件均做了装配约束，转动部件与静子部件之间预留了合理的工作间隙，既保证结构展示的清晰度，也符合实际机械装配的公差要求。模型线稿展示模式下可清晰呈现内部的层级排布关系，无需额外渲染即可直观展现燃气轮机的复杂内部构造，完整呈现了原创设计中对燃气轮机气动布局、结构匹配、部件功能整合的设计思考，没有照搬现有成熟型号的结构参数，所有尺寸与排布均为自主推导设计，完整展现了叶轮机械类动力装置的三维建模逻辑与结构设计要点。
