科睿源KA3005D数控直流实验电源

　　在电子电路调试、高校电子实验教学、小功率电子产品原型验证这类场景里，可调直流稳压电源是桌面端最基础也最核心的测试供电设备，本次还原的这款30V5A规格数控直流电源，是桌面实验场景里普及率极高的一款通用供电设备。从实际使用需求出发，这类电源首先要满足的是输出参数的精准可控，0-30V连续可调的电压输出范围覆盖了绝大多数低压电子电路的供电需求，从5V单片机系统、12V传感器模块到24V工业级小型执行器件，都能匹配对应的供电档位，0-5A的电流输出上限足够支撑小功率电机驱动、多模块并联调试这类中等负载的测试场景，不会因为电流余量不足触发过流保护中断测试。

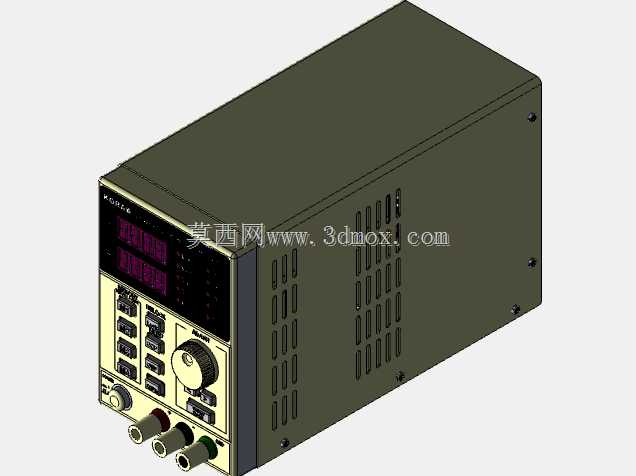

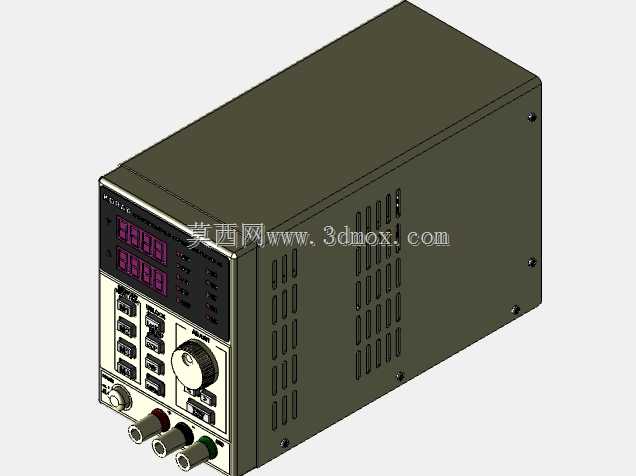

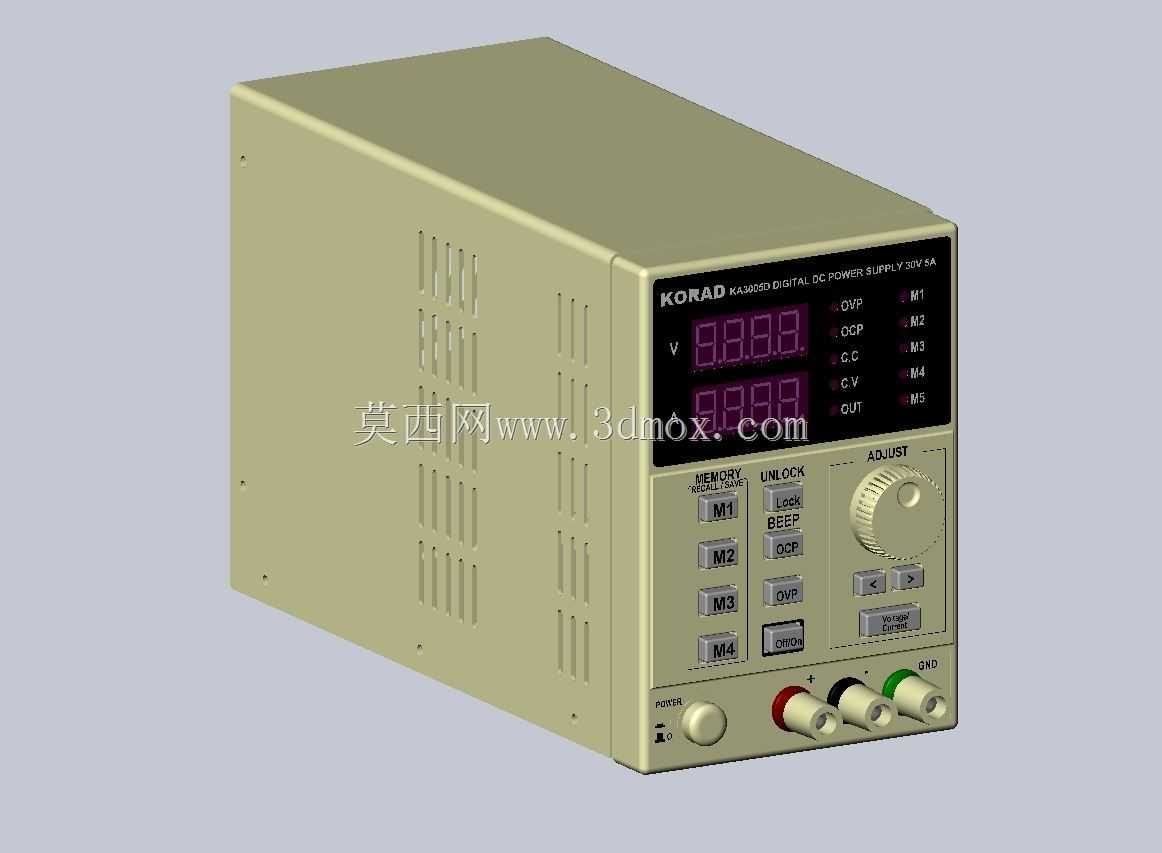

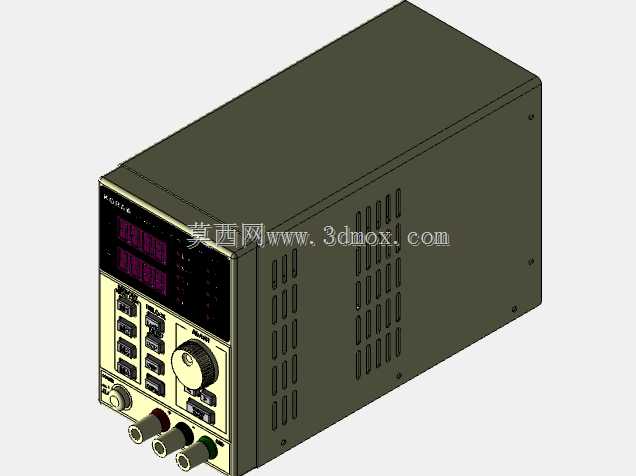

　　建模过程中首先还原的是设备的操作交互逻辑，前面板的布局完全遵循实际操作的人机工程逻辑：顶部的双数码管显示区域独立排布，上方屏体实时显示当前输出电压值，下方屏体同步显示输出电流值，显示区域旁侧排布的功能指示灯对应过压保护、过流保护、恒压输出、恒流输出四种工作状态，操作人员站在设备正前方时，视线自然下落就能直接读取所有核心参数，不需要侧身或者调整视角。右侧的编码调节旋钮是参数调整的核心部件，旋钮做了防滑齿纹设计，旋转阻尼适中，既可以快速粗调输出参数，也能通过小幅度旋转实现0.01V级别的精细微调，旋钮下方的功能按键分别对应存储位调用、输出开关、锁定功能，四个快捷存储位可以提前预设常用的输出参数，比如常用的5V、12V、24V档位，测试时一键调用不需要反复调节，能大幅提升重复测试场景下的操作效率。

　　输出接线端子的排布也做了细节还原，从左到右依次是负极接线柱、接地接线柱、正极接线柱，接线柱采用4mm标准香蕉插座规格，兼容市面上绝大多数的测试导线，接线柱的绝缘护套采用红黑绿三色区分，避免接线时正负极接反损坏被测器件。设备侧面的散热格栅是结构设计里的重点，格栅采用竖向长条开槽设计，开槽方向顺着设备内部空气对流的方向，内部功率器件工作时产生的热量可以通过自然对流快速散出，不需要额外加装散热风扇就能满足5A满负载输出时的散热需求，避免风扇带来的气流噪音干扰精密电路的测试。

　　从外形尺寸与安装边界来看，这款电源采用标准桌面式立式箱体结构，箱体深度控制在200mm以内，宽度120mm左右，高度160mm上下，放在标准实验台面上不会占用过多操作空间，底部的四个橡胶防滑脚垫可以让设备稳固放置在倾斜或者光滑的台面上，不会因为拉扯测试导线带动设备移位。箱体的金属外壳采用1mm厚度的冷轧钢板弯折成型，边角处做了圆弧过渡处理，既避免尖锐边角划伤操作人员，也能提升壳体的结构强度，日常搬运或者挪动时轻微磕碰不会导致壳体变形。前面板的操作区域采用下沉式设计，按键和旋钮略低于面板边框，即使设备意外倾倒，也不会直接磕碰操作部件造成损坏。

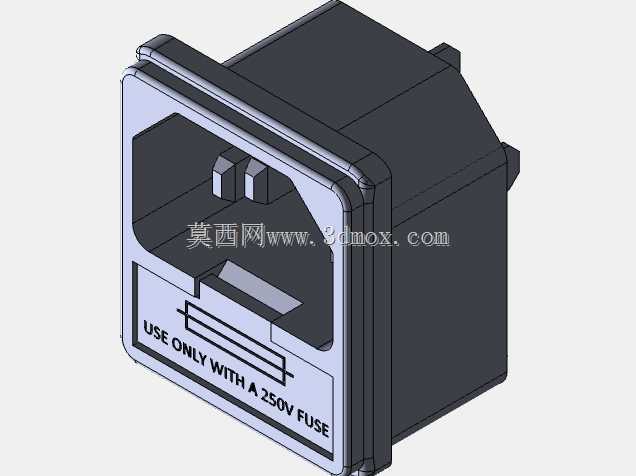

　　从结构设计的细节来看，建模时还原了内部器件的排布逻辑：功率变压器布置在箱体后部靠近电源输入接口的位置，缩短交流输入的走线长度，减少电磁干扰；整流滤波电路和稳压输出电路靠近前面板的输出端子，缩短直流输出的走线长度，降低大电流输出时的线损；显示与控制电路板布置在前面板内侧，按键、旋钮、显示数码管直接焊接在控制板上，不需要额外的连接排线，减少装配工序的同时也提升了连接可靠性。设备后部的交流电源输入接口带保险管座，内置合适规格的保险管，当内部电路出现短路故障时可以快速切断输入电源，避免故障扩大，旁边的散热开孔对应内部功率器件的安装位置，保证散热风道顺畅。

　　这类数控直流电源和传统的线性可调电源相比，最大的优势是参数设置的精准度和可存储性，传统线性电源靠电位器调节参数，每次开机都需要重新校准输出值，而数控电源通过编码器调节参数，数值可以精确到小数点后两位，预设的存储位可以保存多组常用参数，对于需要频繁切换供电电压的测试场景来说，能减少大量重复调节的时间。同时设备自带的过压过流保护功能可以设置保护阈值，当输出电压或者电流超过设定值时会自动切断输出，避免因为误操作输出过高电压损坏被测的昂贵器件，这对于研发测试场景来说是非常实用的安全设计。
