UCP216立式带座外球面轴承结构设计

　　在各类输送设备、农业机械、食品加工生产线以及中小型风机的传动系统布局中，带座外球面轴承的选型直接决定了转轴运行的稳定性与后期维护成本，UCP216作为重载型立式带座轴承单元，常被应用在轴径80mm级别的中载传动场景中，比如粮食输送线的托辊主轴、矿山筛分设备的从动辊支撑、小型木工机械的刀轴固定端，这类场景普遍存在安装基准面加工精度有限、运行中存在一定径向冲击、现场维护条件简陋的特点，而带座轴承的一体化设计恰好能适配这类工况，无需额外加工复杂的轴承安装座，仅需通过铸造座上的两个安装孔即可完成整机固定，大幅降低现场装配的难度。

　　从结构设计逻辑来看，这款轴承单元采用了外球面球轴承与立式铸造轴承座的组合形式，轴承外圈的球面结构与轴承座内的凹球面配合，具备一定的自动调心能力，当转轴出现轻微挠曲变形或者安装面存在少量角度偏差时，轴承可以通过球面配合自动补偿角度误差，避免轴承内部滚道出现偏载，有效延长轴承的使用寿命。轴承内圈采用了顶丝锁紧结构，安装时仅需拧紧内圈延伸端的两个紧定螺钉，即可将轴承内圈与转轴牢牢固定，相比传统的紧定套锁紧结构，顶丝锁紧的安装流程更简便，不需要额外的锁紧螺母与止动垫圈，更适合对装配效率要求较高的批量设备生产场景。轴承座采用立式P型结构，整体为铸铁材质铸造后经时效处理消除内应力，安装脚为上下对称的两个平板结构，每个安装脚设置一个通孔用于穿装固定螺栓，安装面经过铣削加工保证平面度，确保安装后轴承座不会出现倾斜。轴承座的中心高按照标准尺寸设计，保证配套转轴的中心高度符合通用安装规范，两个安装孔的中心距严格遵循行业通用尺寸，可直接替换同型号的其他品牌轴承单元，无需修改设备的安装机架尺寸。

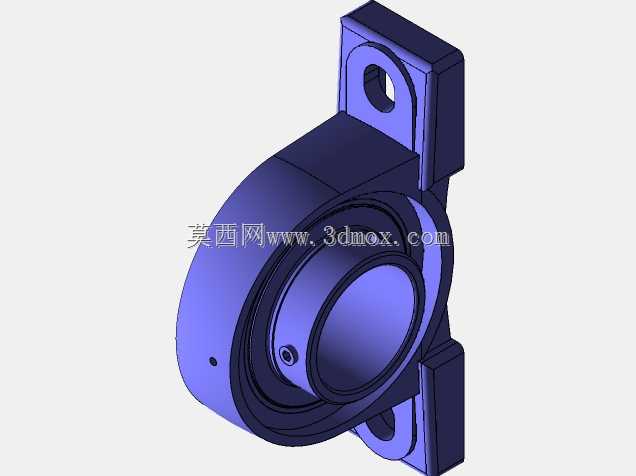

　　轴承内部的密封结构采用了接触式橡胶密封圈搭配防尘盖的组合形式，外侧的防尘盖可以阻挡大颗粒的粉尘、碎屑进入密封区域，内侧的橡胶密封圈与内圈的密封槽紧密贴合，能够有效阻挡润滑脂泄漏以及外界的水汽、细粉尘进入轴承滚道，适合在多尘、有一定湿度的工业车间环境中使用，日常维护时仅需通过轴承座顶部的注油嘴定期补充锂基润滑脂即可，无需频繁拆解轴承单元。从建模细节来看，整个模型还原了轴承座的铸造圆角、安装孔的倒角、轴承外圈的油孔、顶丝的螺纹细节以及密封圈的唇边结构，所有配合面的尺寸公差按照实际装配要求设置，轴承内圈的内径、外圈的球面直径、轴承座的球面安装孔尺寸都保留了合理的配合间隙，能够直接用于设备的虚拟装配验证，检查安装过程中是否存在干涉问题，也可以用于设备维护培训的三维演示素材，帮助一线运维人员快速理解轴承的内部结构与安装要点。

　　在实际选型应用中，需要注意该型号轴承的额定动载荷与静载荷参数匹配传动系统的负载要求，安装时要保证转轴插入轴承内圈的深度足够，两个顶丝需要交替拧紧避免内圈偏斜，固定轴承座的螺栓需要加装弹簧垫圈防止运行中出现松动，轴承座的安装基面需要保证足够的刚性，避免运行中出现共振导致轴承过早损坏。这类带座轴承相比传统的分离式轴承与轴承座组合，省去了装配时调整轴承游隙、对中轴承座的复杂步骤，对于非专业的设备维护人员也能快速完成更换，因此在各类通用机械设备中应用极为广泛，尤其是在一些中小型设备的传动端设计中，工程师往往会优先选用这类标准化的带座轴承单元，既可以缩短设计周期，也能降低后期的备件采购与维护成本。
