本特利九缸星形航空发动机四分之一结构模型

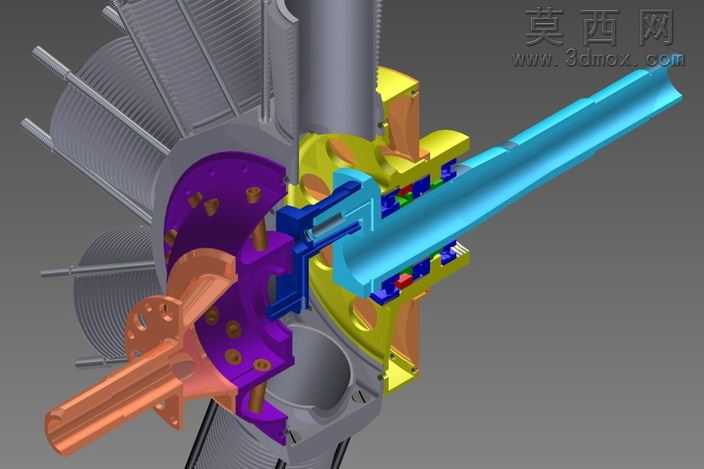

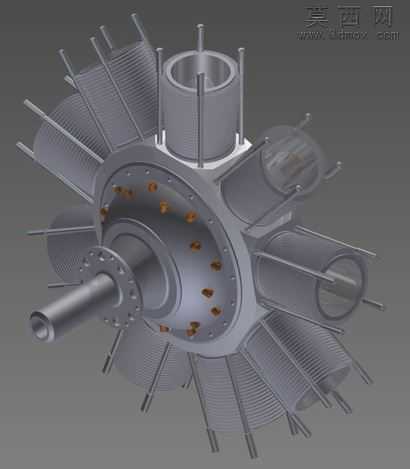

本模型为1/4比例的本特利9缸星形发动机三维建模作品，整体采用Autodesk Inventor完成全参数化建模，完整还原了星形航空发动机的经典径向排布结构。建模过程中首先以曲轴输出轴为基准轴心，完成中心机匣的主体结构搭建，机匣部分采用拉伸、旋转切除等基础特征构建出轴承安装位、缸体连接法兰等核心结构，对机匣表面的散热鳍片采用阵列特征实现均匀排布，还原早期航空发动机风冷散热的结构特征。九个气缸围绕中心机匣呈放射状均匀分布，每个气缸独立完成缸套、散热片、安装螺柱的细节建模，气缸与中心机匣的连接部位精准还原了螺栓固定位的结构细节，保证各缸体的同轴度与安装角度完全符合星形发动机的设计规范。中心曲轴部分做了简化的可视化处理，前端输出轴保留了法兰连接盘与轴端定位孔的细节，能够直观展示动力输出的结构逻辑。模型渲染阶段采用金属哑光材质模拟早期航空发动机的铸铝壳体质感，对气缸散热鳍片的边缘做了细微的倒角处理，避免模型出现尖锐的生硬棱角，缸体内部的气门传动结构做了半透明示意处理，能够在不拆解模型的情况下观察到内部动力传递的大致路径。设计思路上以结构展示为核心目标，采用1/4的缩放比例既保留了全部核心结构特征，又降低了模型的整体复杂度，适合用于航空发动机结构教学、早期双翼飞机动力系统科普展示等场景，模型各部件均保留了独立的特征参数，可根据需求进一步拆解细化，补充活塞、连杆、气门等内部运动部件的完整结构，也可直接导入渲染软件生成不同角度的展示效果图，用于相关机械类内容的可视化制作。
