1.54寸ST7789驱动IPS TFT显示模块结构

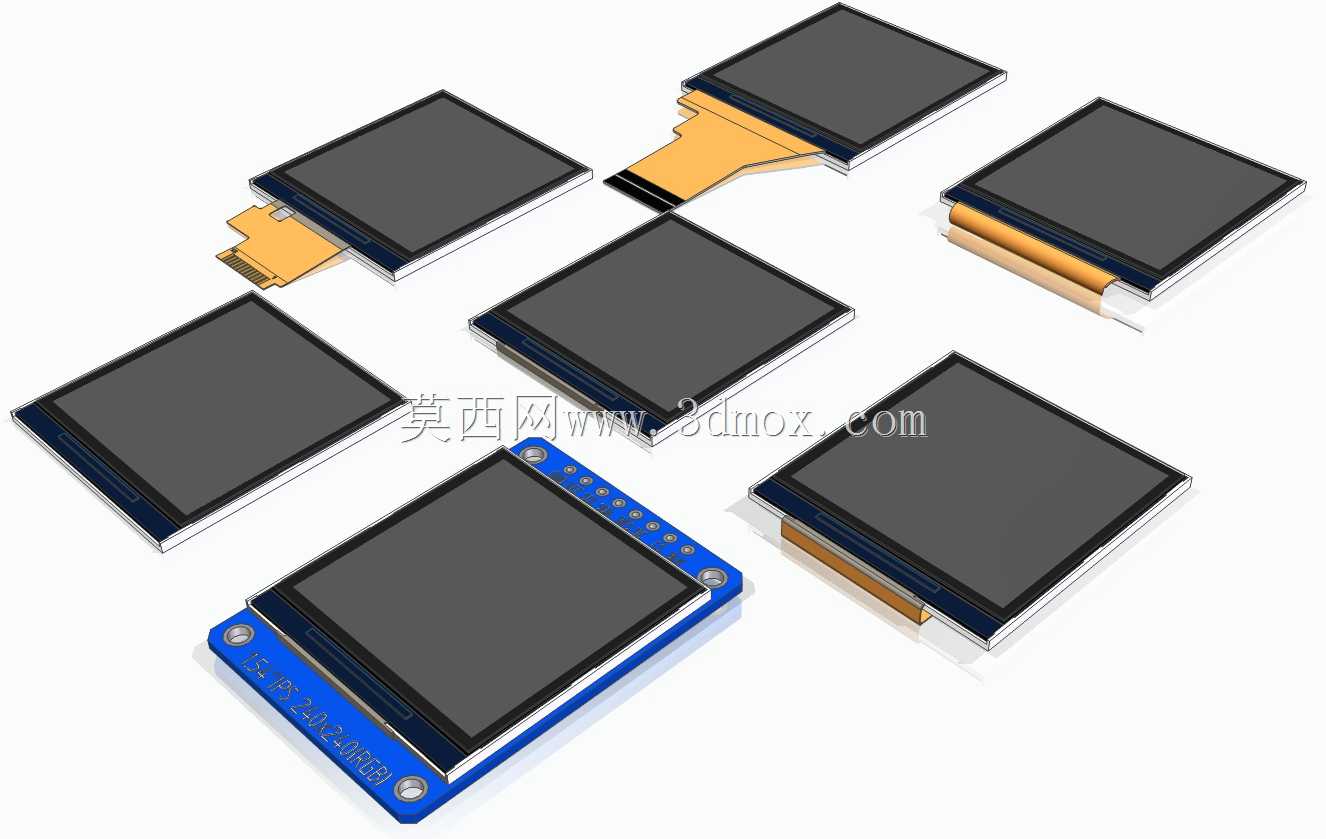

　　在嵌入式开发、小型智能终端、便携检测设备的硬件选型与结构适配环节，小尺寸显示模块的三维结构数据是结构工程师完成整机布局的核心参考依据，这款1.54英寸IPS TFT显示模块的三维模型，完整还原了不同引脚配置、不同安装形式的模块全尺寸细节，能够直接导入各类三维装配环境完成干涉检查与安装位设计。从实际工程应用场景来看，这类小尺寸彩屏常被用在手持工业测温仪、小型环境监测终端、桌面迷你外设、开源硬件开发板扩展、智能小家电控制面板等场景中，受限于整机内部的紧凑空间，工程师在选型阶段不仅要关注屏幕的显示参数，更需要精准掌握模块的外形边界、FPC排线出线方向、安装孔位坐标、引脚排布位置，避免出现结构干涉、排线弯折半径不足、安装后屏幕与面壳间隙不均等问题。这款模型覆盖了12针平齐安装、12针平装、12针反向安装、22针平装、22针反向连接等多种配置的结构形态，每一种形态都严格按照实物的尺寸比例建模，屏幕显示区域的黑边宽度、PCB基板的厚度、FPC排线的金手指位置与弯折预留长度、板载定位孔的孔径与孔位公差都做了精准还原，能够帮助工程师在开模前就完成屏幕与面壳视窗的对位匹配，计算出屏幕与面壳之间需要预留的泡棉压缩空间，确定FPC排线在壳体内的走线路径与最小弯折半径，避免排线长期弯折出现断裂故障。

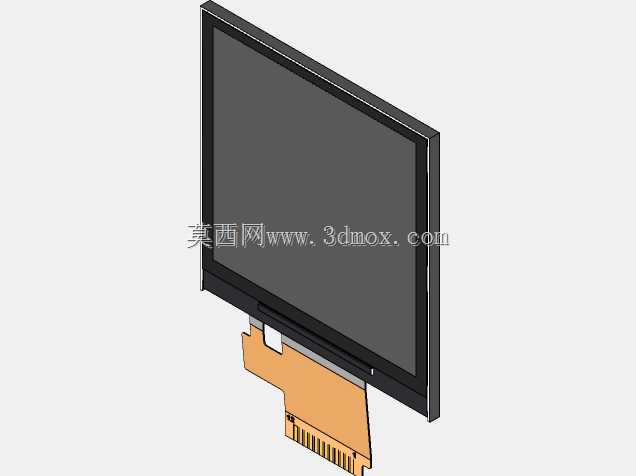

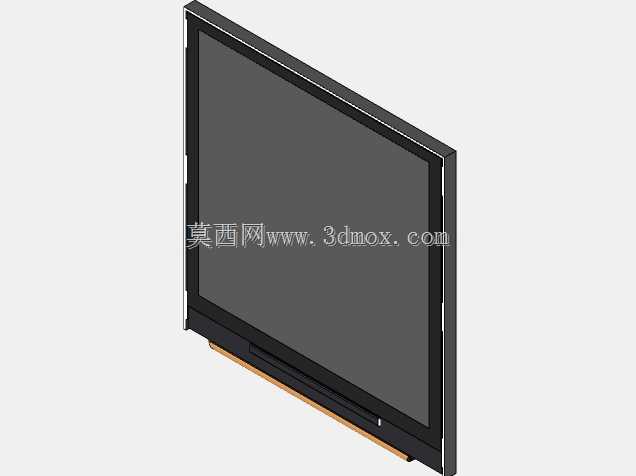

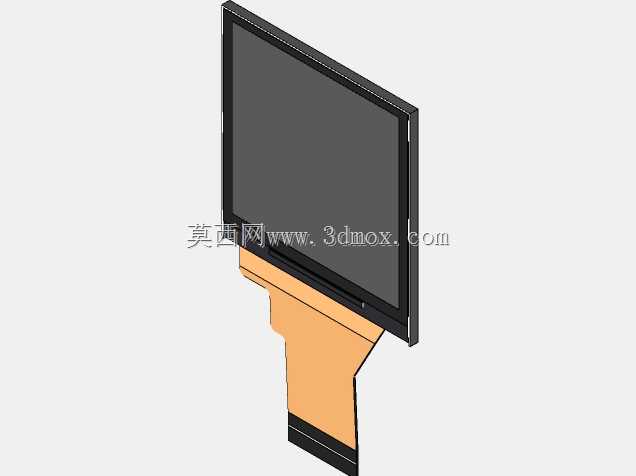

　　从设计思路上看，这类小尺寸显示模块为了适配不同的整机安装需求，衍生出了多种引脚与安装方向的版本，正向安装版本的排线从屏幕基板的短边侧出线，适合屏幕安装位靠近主板侧边的布局，反向安装版本的排线弯折方向相反，能够适配主板在屏幕后方的堆叠布局，不同针数的版本对应不同的驱动接口与附加功能，12针版本多为SPI串行接口，占用主板IO资源更少，适合对布线空间要求极高的迷你设备，22针版本多为并行接口或带额外触控、背光控制引脚，适合对显示刷新速度有更高要求的场景。

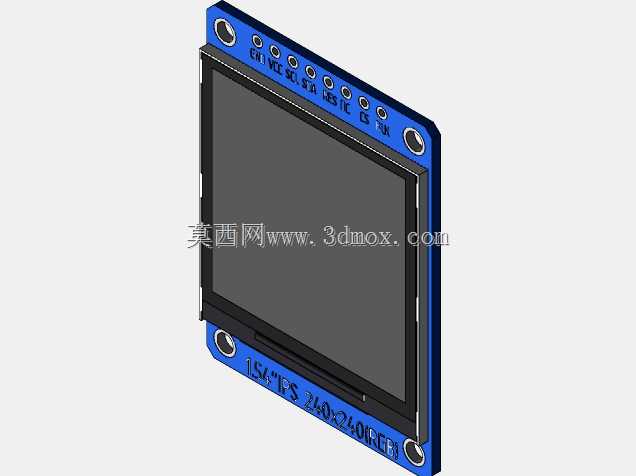

　　模型中也还原了模块的分层结构，从最外层的IPS显示面板、中间的LCD驱动层、底部的PCB承载板，到连接用的FPC柔性排线，每一层的厚度都按照实际物料参数设置，工程师在做整机堆叠设计时，可以直接调用模型测量屏幕背部到壳体内壁的安全距离，预留出背光驱动电路、屏蔽罩的安装空间，避免背部元器件顶到屏幕造成显示花屏、亮斑等问题。在安装边界的设计参考上，模型明确标注了不同版本模块的最大外形轮廓尺寸，定位孔到屏幕边缘的距离，FPC排线出线端的突出长度，工程师可以根据这些数据设计面壳的视窗开口大小、安装柱的高度与位置、排线出口的避让槽尺寸，不需要反复拿实物样品测量打样，能够大幅缩短结构设计的迭代周期。

　　对于做开源硬件二次开发、小型智能产品原型验证的工程师来说，这类精准的三维模型还可以直接用于3D打印外壳的设计，确保屏幕安装后与外壳表面齐平，按键、接口与屏幕的相对位置符合人机交互的操作逻辑，不会出现屏幕装歪、视窗遮挡显示内容、排线被外壳挤压等常见装配问题。同时模型中呈现的不同安装方向的模块形态，也能帮助工程师在方案选型阶段快速对比不同版本的适配性，根据主板的布局位置选择最合适的出线方向与针数版本，减少后期改板、调整结构的工作量。在实际的生产装配环节，这类模型还可以用于制作装配作业指导书的三维示意图，帮助产线作业人员明确屏幕的安装方向、FPC排线的插接顺序、定位柱的对位方式，降低装配过程中出现的屏幕损坏、排线插反等不良率。
