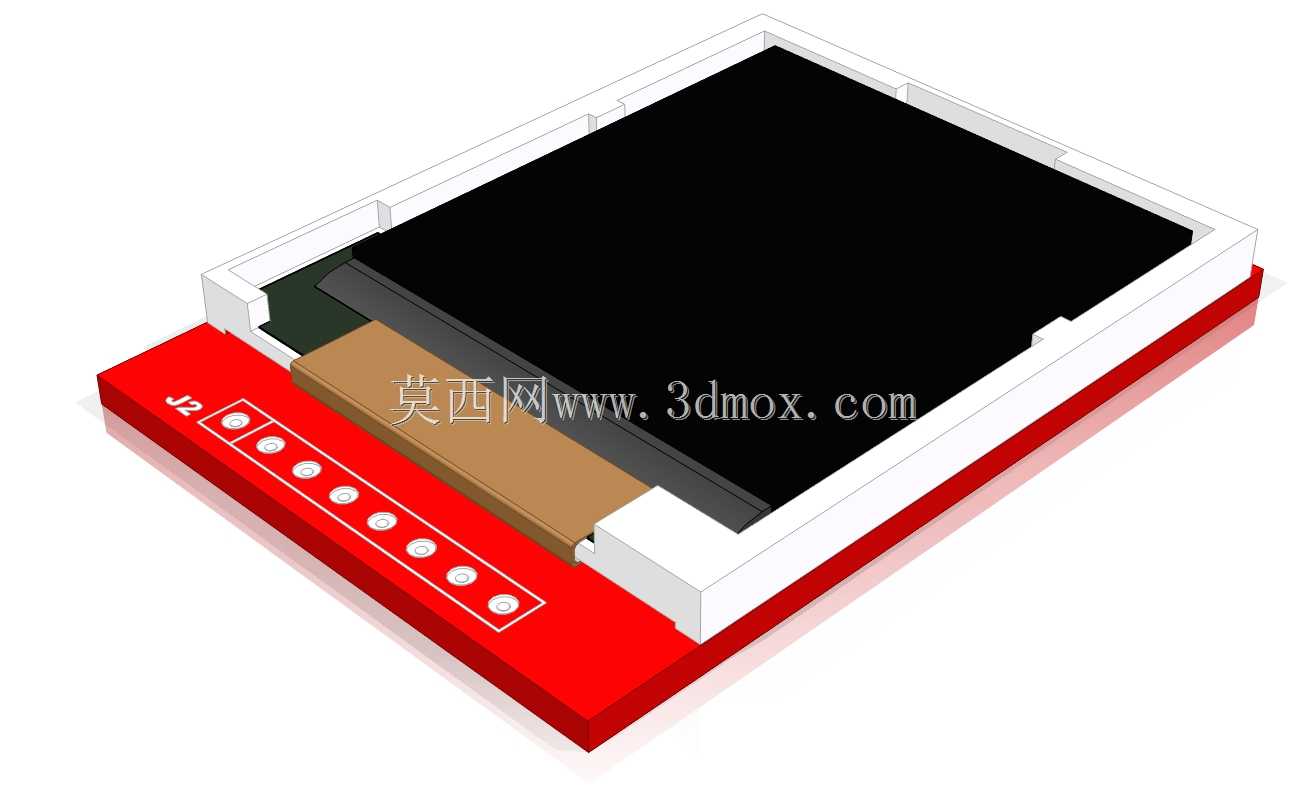

做嵌入式小型设备的人机交互选型时,小尺寸TFT屏是绕不开的选项,这款1.44英寸规格的彩屏,在手持检测设备、小型工控面板、开源硬件开发项目里的出镜率极高。从结构设计角度拆解,这款屏的整体布局完全贴合小空间安装需求,屏幕有效显示区域为128×128像素,刚好覆盖1.44英寸的可视范围,外框采用白色塑胶限位结构,把液晶玻璃、背光层、FPC排线完全约束在固定腔体内,避免组装或使用过程中出现层间移位。

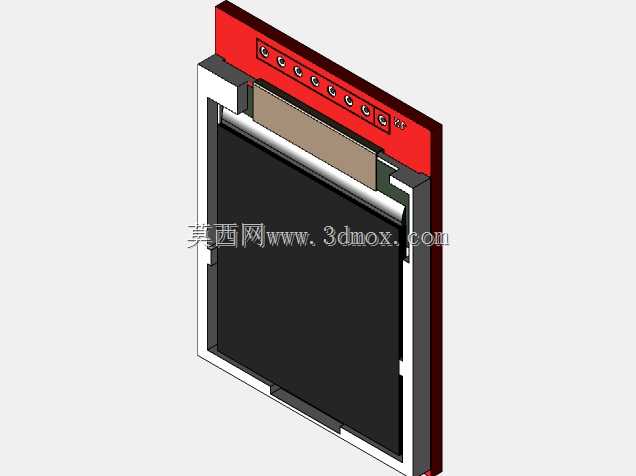

屏体底部的红色PCB基板是整个模组的承载核心,板边排布的8个焊盘对应SPI通讯接口的全部引脚,包含电源、地、数据、时钟、片选、复位、背光控制等功能点位,焊盘采用半孔工艺设计,既可以直接插焊在主控板上做直插式安装,也可以通过FPC软排线做延伸连接,适配不同的设备内部走线空间。PCB与液晶模组之间的棕色缓冲胶层,一方面用来吸收组装过程中的压合应力,避免玻璃受力碎裂,另一方面可以垫高液晶层高度,让屏幕表面与设备外壳的视窗开口齐平,减少装配后的台阶差。
从实际应用场景来看,这类小尺寸彩屏常被用在便携式测温仪、小型数据采集终端、开源硬件开发板的扩展显示模块上,相比同尺寸的OLED屏,TFT的背光亮度更高,在户外强光环境下的可视性更好,同时成本控制更有优势,适合批量生产的消费类小型设备。设计这款模组的三维结构时,需要重点把控几个安装边界:首先是屏体总厚度,从PCB底部到液晶表面的总高度要控制在公差范围内,避免设备外壳合盖时压到屏幕表面造成亮斑;其次是焊盘的位置精度,8个引脚的间距要和主控板的封装完全匹配,否则批量焊接时会出现连锡或虚焊问题;另外屏幕四周的白色限位框要预留0.1mm的装配间隙,方便外壳视窗的定位安装,同时避免边框挤压液晶边缘造成漏光。
在结构可靠性设计上,液晶层与PCB之间的连接采用热压绑定工艺,FPC排线的弯折区域预留了足够的弯曲半径,避免组装时排线弯折过度导致线路断裂。背光层的导光板被完全包裹在白色塑胶框内,减少侧方漏光,提升显示区域的亮度均匀性。PCB板上的引脚标识清晰,J2接口的丝印标注明确,方便硬件工程师做接线调试,也能避免生产组装时出现引脚接反的问题。
做这类显示模组的三维建模时,需要还原每一层结构的装配关系,不能只做外观曲面的堆砌:要体现出液晶玻璃、偏光片、背光层、缓冲胶、PCB基板、塑胶外框之间的层级位置,焊盘的尺寸和间距要严格按照实际规格绘制,方便结构工程师在做整机设计时直接调用模型做干涉检查,不用反复核对实物尺寸。对于做小型设备开发的工程师来说,这类精准的三维模型可以直接导入装配体,提前预判屏幕安装后和周边元器件的位置冲突,比如是否会和旁边的按键、电池、接口出现空间干涉,外壳的视窗开口大小是否匹配屏幕可视区域,螺丝柱的位置是否会碰到PCB板边,这些细节都可以在建模阶段提前验证,减少打样后的修改次数。
另外这款屏采用SPI通讯协议,只需要4个IO口就能驱动,对主控芯片的资源占用极少,这也是它在开源硬件项目里广受欢迎的原因,对应的结构设计也充分考虑了创客群体的使用需求,焊盘尺寸做了加大处理,方便手工焊接,整体外形方正,没有多余的突出结构,不管是做嵌入式安装还是直接外接在开发板上,都能快速适配。在做设备的人机交互部分设计时,128×128的分辨率足够显示简单的参数数值、状态图标、简易菜单界面,不需要占用过多的主控显存资源,对于不需要复杂图形显示的小型设备来说,是兼顾成本、显示效果、安装便利性的合适选择。
