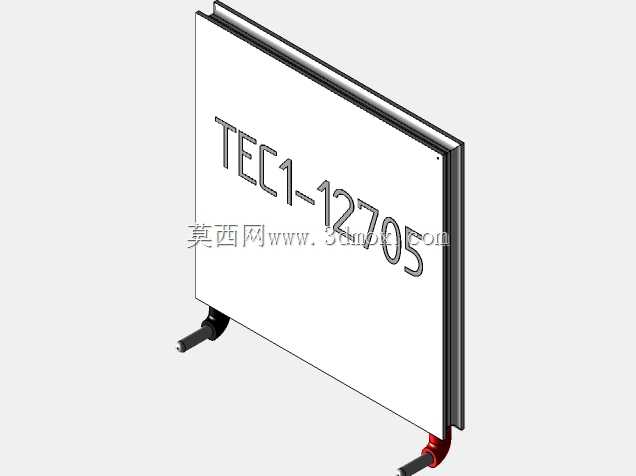

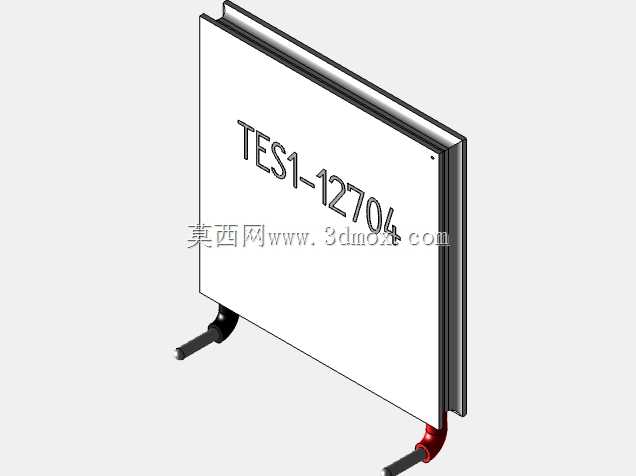

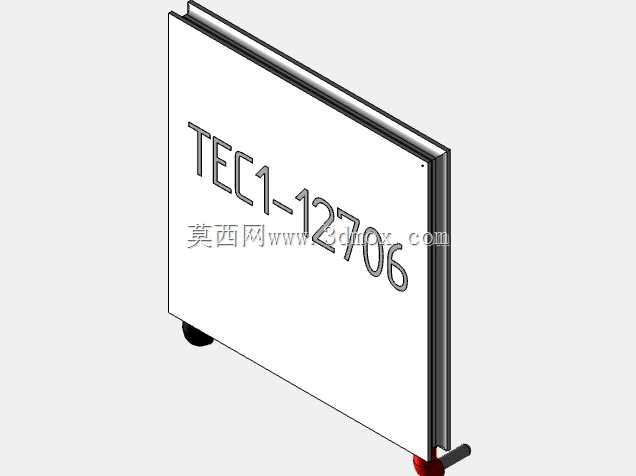

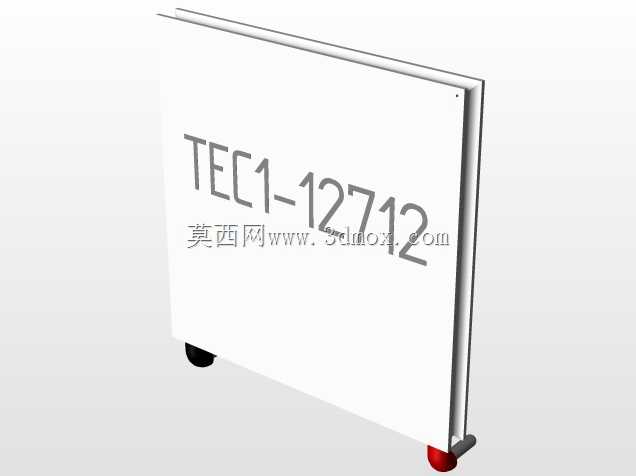

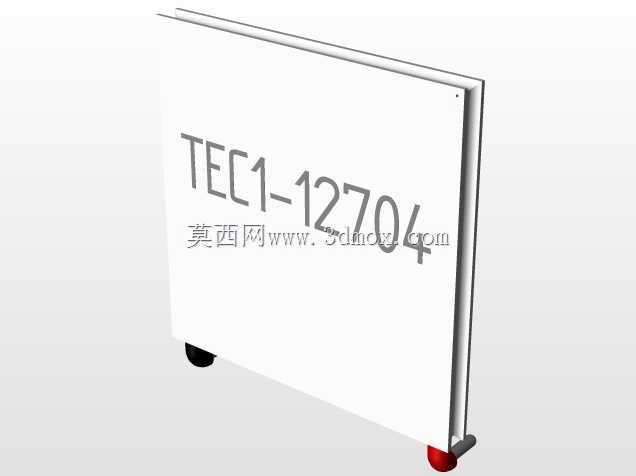

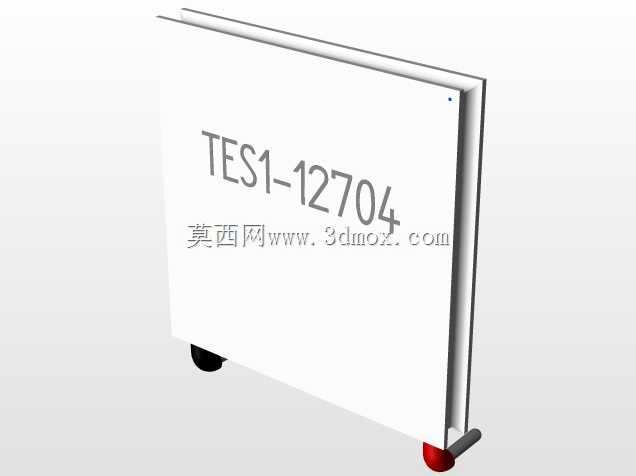

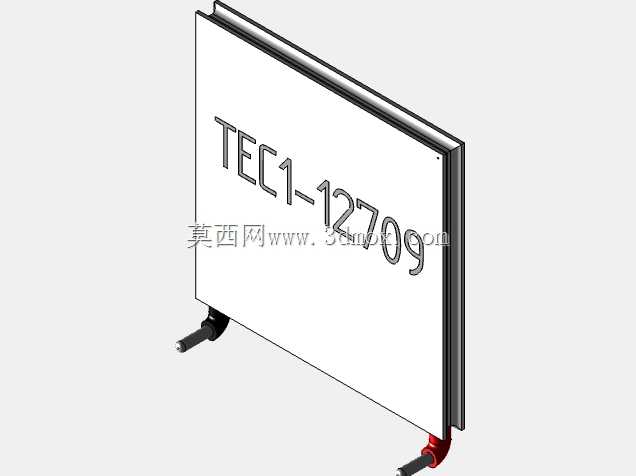

多规格半导体制冷TEC热电冷却器件组合

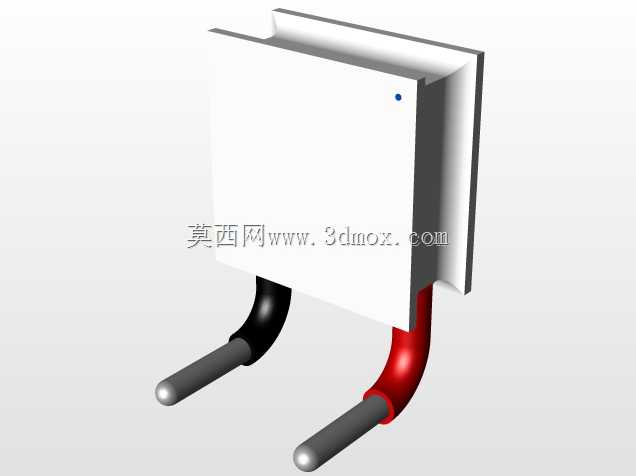

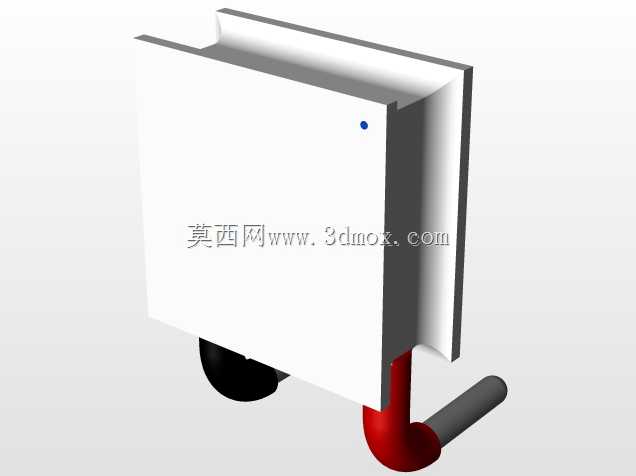

　　在温控设备的结构设计与选型工作中，半导体制冷组件的适配性往往直接决定整套温控方案的落地效果，这套覆盖多尺寸规格的TEC热电冷却器件组合，正是面向不同功率等级、不同安装空间的温控场景搭建的标准化选型库，能帮结构工程师省去大量重复建模、反复核对器件边界的工作量。日常做小功率精密温控场景，比如便携冷藏盒、小型激光模组恒温座、桌面级半导体散热台这类设备，往往需要用到10x10mm的小尺寸TEC器件，这类器件的冷端热端面积小，适合局部精准控温，设计安装结构时要注意，器件的冷热端标识是靠边角的色点区分，安装时冷端必须贴合需要控温的目标工件，热端要预留足够的散热接触面，不能出现冷热端装反的低级失误，不然不仅达不到制冷效果，还会反向给目标件加热，直接烧坏敏感元器件。

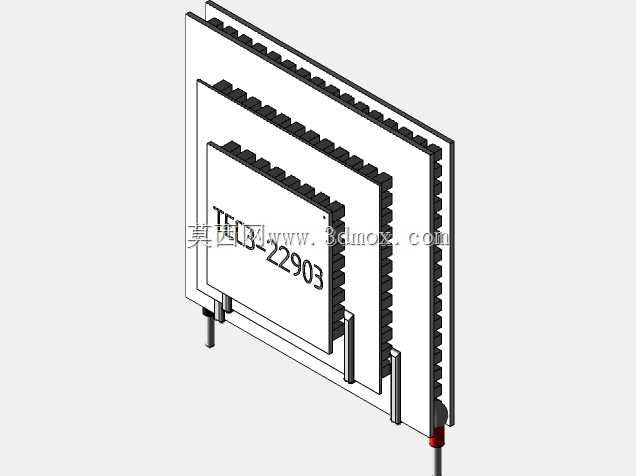

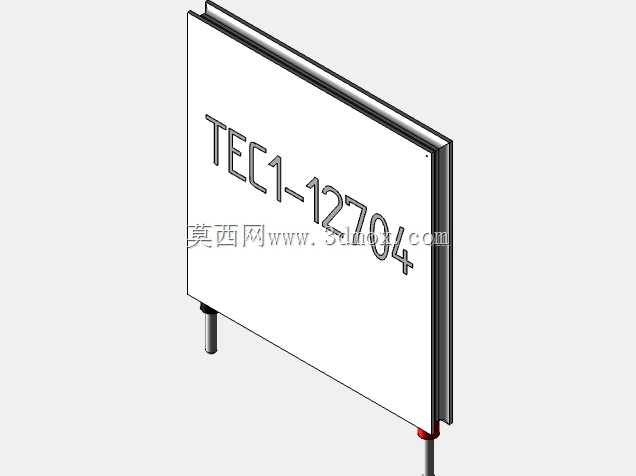

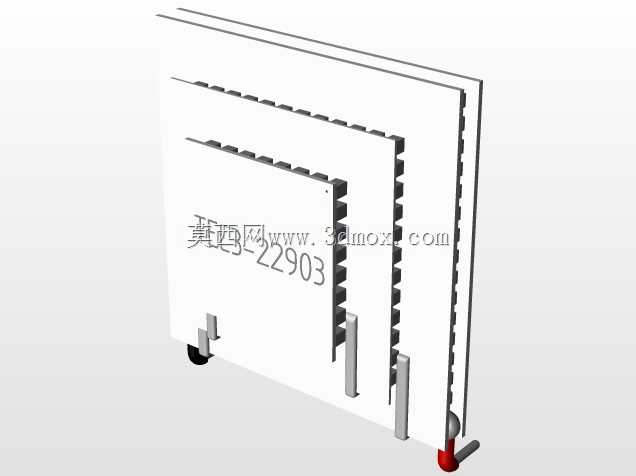

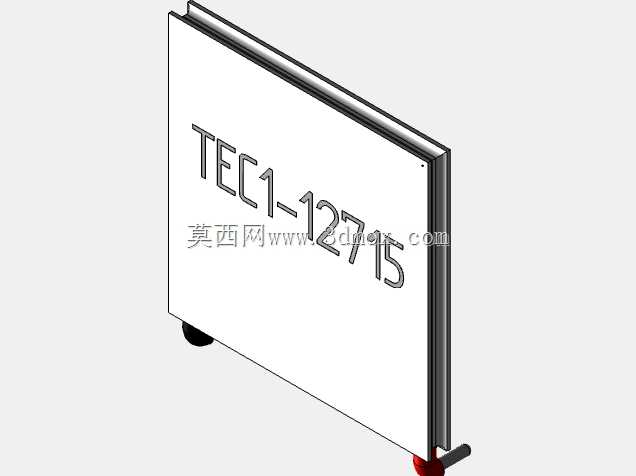

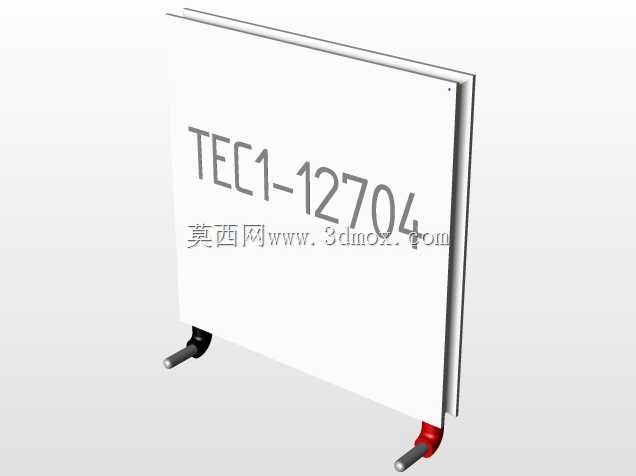

　　做中等功率的温控设备，比如小型恒温实验舱、车载冷暖箱、CPU/GPU辅助散热模组这类场景，30x30mm规格的TEC器件是选型频率最高的，这个尺寸的器件制冷功率覆盖范围宽，既可以单块使用实现几十瓦的制冷量，也可以多块阵列排布实现上百瓦的温控能力，设计安装结构时要注意，器件的平面度公差要求比较高，安装面的平面度要控制在0.02mm以内，压装时受力要均匀，不然陶瓷基板很容易因为局部应力过大出现碎裂，导致器件直接报废。而40x40mm的大规格TEC器件，主要面向大功率温控场景，比如工业级恒温槽、医疗检测设备的温控模块、大功率激光器的制冷单元，这类器件的单块制冷量能达到百瓦级，安装时除了要保证安装面的平面度，还要在冷热端和贴合面之间均匀涂覆导热硅脂，硅脂的厚度要控制在0.1mm以内，太厚会增加热阻，大幅降低制冷效率，同时要给热端匹配足够风量的风冷散热或者水冷循环系统，避免热端热量堆积导致器件烧毁。这套组合里的所有器件都统一了引脚出线方向和色点标识规则，不管是哪个尺寸的器件，热侧和冷侧的标识点位置都保持一致，工程师在做系列化产品设计时，可以直接复用安装固定结构的设计逻辑，只需要根据制冷功率需求更换对应尺寸的TEC器件就行，不用重新调整安装孔位、走线空间的设计，能大幅缩短系列产品的研发周期。做结构设计时还要注意，TEC器件本身是脆性陶瓷材质，不能承受剪切力，安装固定时不能用螺丝直接压在器件本体上，要通过外围的压框把压力均匀分布在器件的四周边缘，压装力要控制在器件规格书要求的范围内，避免压力过大压碎陶瓷基板。

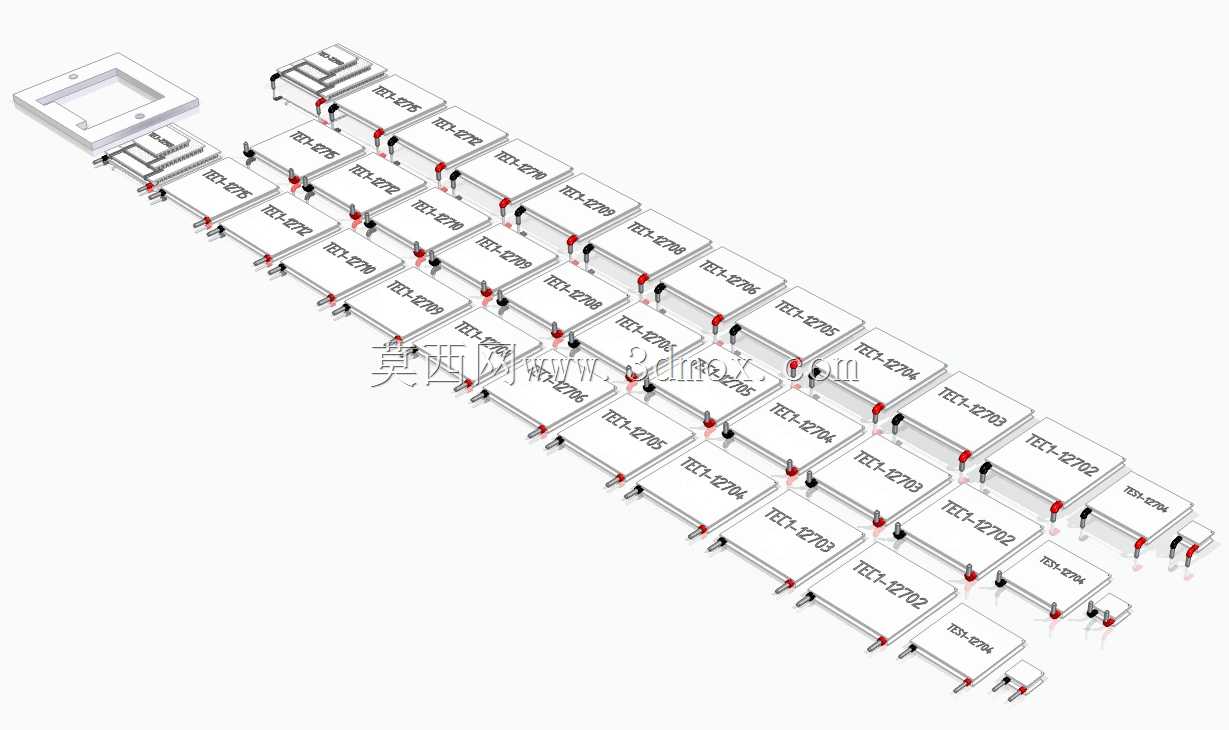

　　另外在排布多块TEC组成阵列时，要提前算好每块器件的供电线路走线空间，引脚之间要做好绝缘处理，避免出现短路问题，同时要给每块器件预留温度传感器的安装位置，方便做闭环温控，精准控制冷端温度。很多刚接触半导体制冷设计的工程师，经常会忽略冷热端的热阻匹配问题，比如选了大尺寸的大功率TEC，却只配了很小的散热片，结果热端的热量散不出去，不仅冷端温度降不下来，还会因为器件长期在高温下工作大幅缩短使用寿命，这套组合模型把不同尺寸的TEC器件按规格整齐排布，工程师选型时可以直观对比不同规格的外形尺寸，提前在三维装配环境里模拟安装空间，核对散热结构的匹配尺寸，避免出现选型错误、安装干涉的问题。

　　另外这套模型里的器件都还原了真实产品的引脚长度、陶瓷基板厚度、标识点位置这些细节，在做整机结构的干涉检查时，可以精准核对器件和周边结构件的间隙，比如引脚和外壳的安全绝缘间隙、器件表面和保温层的贴合间隙，这些细节如果在设计阶段没核对清楚，到样机试装阶段很容易出现装不上、绝缘距离不够的问题，耽误项目进度。在做消费级温控产品设计时，比如美妆冷藏盒、母乳冷藏包这类产品，往往需要在有限的空间里放下TEC器件、散热模组、风道结构，用这套模型可以快速在三维环境里排布不同尺寸的TEC，对比不同选型方案下的空间利用率，找到制冷功率和安装空间的最优平衡点，不用等拿到实物样品再反复调整结构，能大幅减少样机迭代的次数。而在工业级温控设备的设计中，比如电子元器件高低温测试台、半导体材料温控夹具这类设备，往往需要多块不同规格的TEC组合使用，实现不同区域的独立控温，这套组合模型可以直接调用不同规格的器件，快速搭建阵列式温控结构，核对每块器件的安装位置、走线方向，提前预判装配过程中可能出现的干涉问题，让设计方案的可制造性更强。
