2.13英寸柔性黑色电子墨水显示屏结构设计

　　在嵌入式开发、低功耗显示终端的结构设计环节，显示模块的选型与适配往往直接决定整套设备的最终形态与续航表现，这款2.13英寸柔性黑色电子墨水屏的三维结构，就是针对窄空间、曲面安装场景做的精细化建模还原。不同于常规刚性TFT或者OLED显示屏，电子墨水屏本身依靠微胶囊电泳颗粒实现显示效果，断电之后画面可以长期留存，不需要持续供电维持显示内容，这一特性让它在货架价签、仓储货位标识、户外低功耗信息牌、穿戴式设备副屏这类不需要高频刷新的场景里，有着其他显示方案无法替代的优势。

　　从实际结构设计的角度看，这款柔性屏的建模完整还原了产品的两层核心结构：上层是柔性显示基材区域，也就是实际呈现画面的有效显示区，表面覆盖的柔性保护层可以承受一定幅度的弯曲，适配弧面安装基面；下层是绑定了驱动电路的FPC柔性排线区域，排线末端做了金手指接口设计，兼容常规的SPI通信引脚定义，能直接对接树莓派、Arduino这类通用开源开发板，不需要额外做转接板的结构避让。做设备结构设计的时候，很多工程师容易忽略排线的弯折半径要求，这款模型里特意还原了FPC排线的厚度与走线区域分布，在做安装槽位设计的时候，可以直接参考模型预留排线的弯折空间，避免装配时排线折损导致的显示故障。

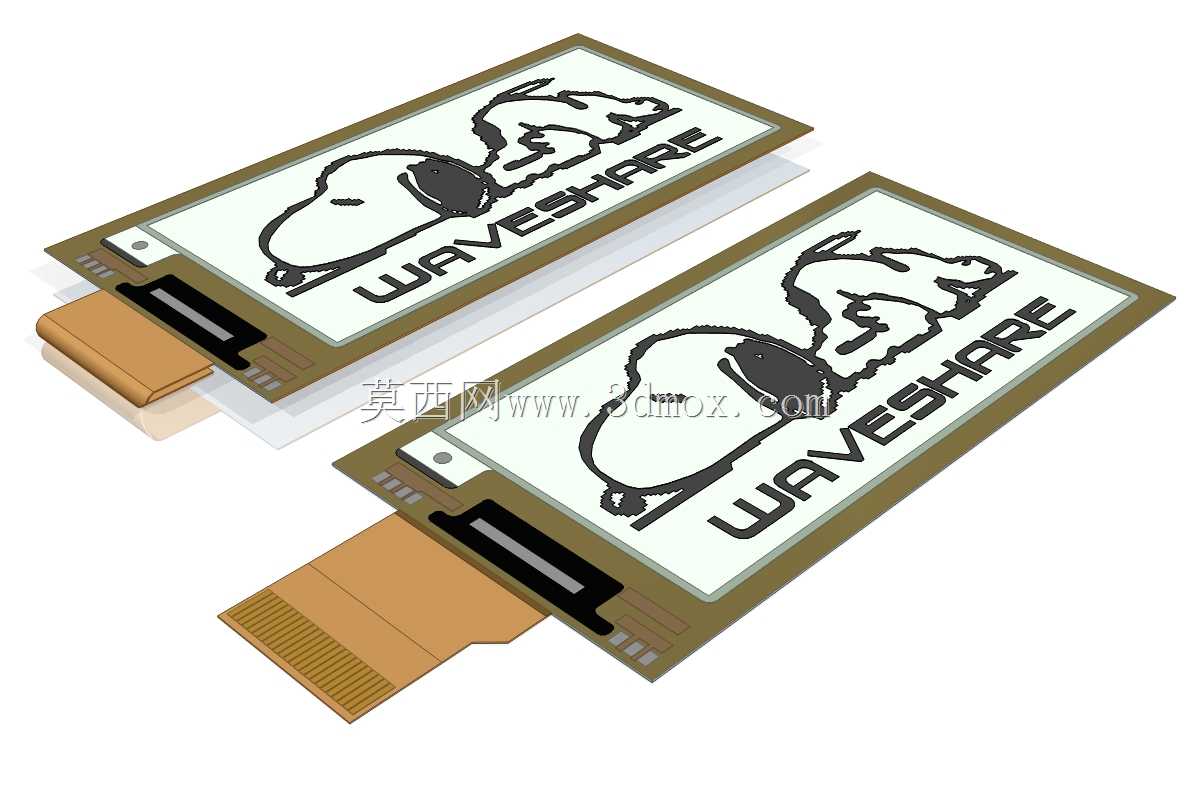

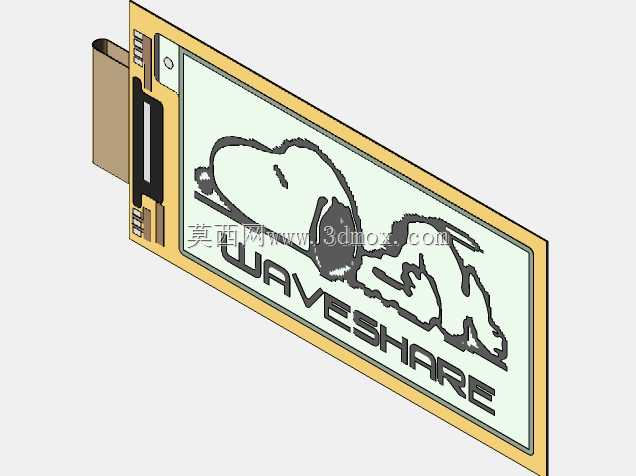

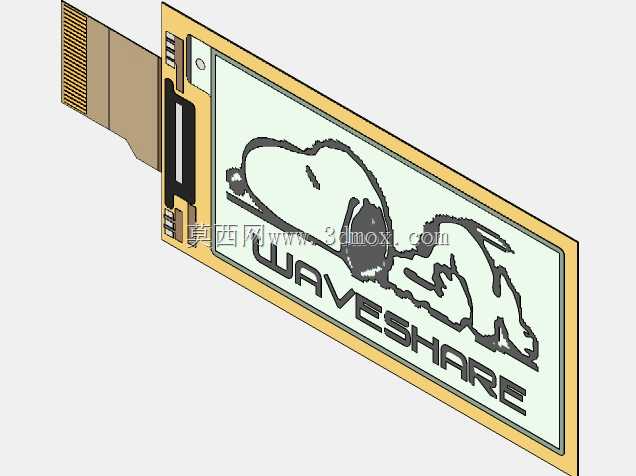

　　关于安装适配，这款屏幕提供了两种成熟的安装方式参考，一种是折叠式安装，也就是将FPC排线反向弯折到显示基材的背面，通过双面胶或者窄边框压条固定，这种安装方式可以最大限度压缩整机的厚度，适合对设备厚度有严格要求的便携类终端，比如随身信息提示牌、小型穿戴设备；另一种是平面安装，也就是排线与显示基材保持同一平面延伸，直接通过屏幕基材四周的定位区域做粘接或者螺丝固定，这种安装方式不需要弯折排线，能提升产品的长期可靠性，适合固定安装的工业类显示终端，比如设备状态提示牌、仓储定位标签。建模过程中对安装边界做了精准还原：有效显示区的边缘到屏幕基材边缘预留了足够的封边宽度，做面板开窗设计的时候，可以直接参考这个尺寸做视窗开口，避免出现漏光或者边框压到有效显示区的问题；FPC排线的金手指位置做了引脚间距的等比例还原，设计连接器座子的时候，可以直接匹配对应间距的FPC连接器，不需要反复核对实物尺寸调整结构。

　　从功能特性的结构适配来看，这款单色电子墨水屏不需要背光层，整体厚度比同尺寸的TFT屏幕薄近三分之一，加上柔性基材的特性，可以贴合在有一定曲率的外壳表面，比如圆柱状的设备壳体、弧形的手持终端背面，这是刚性屏幕完全无法实现的安装效果。建模的时候特意区分了显示区、驱动IC绑定区、FPC排线区三个不同厚度的区域，驱动IC绑定区因为有覆盖胶层，厚度比显示基材略高，在做背面安装空间避让的时候，需要针对这个区域单独做沉台设计，避免装配时IC区域被挤压导致驱动损坏。另外，屏幕表面的柔性保护层做了哑光质感的结构还原，对应实际产品的防眩光处理，在做户外使用的设备结构时，不需要额外在屏幕表面加装防眩光亚克力板，能进一步压缩整机的结构厚度。

　　在实际项目选型中，这类柔性电子墨水屏往往用在对功耗要求极高、更新频率低的场景，比如智能仓储的货位标签，只在货物信息变更的时候刷新一次屏幕，其余时间完全不需要供电，一块普通的纽扣电池就能支撑设备运行数年；还有便携类的电子书副屏、随身信息卡，依靠低功耗特性可以实现长期免充电使用。做这类设备的结构设计时，这款三维模型可以直接导入装配环境，提前验证屏幕与外壳、主板、电池的位置干涉问题，尤其是柔性排线的弯折路径，可以在建模阶段就模拟不同弯折角度下的空间占用，避免开模之后才发现排线长度不足或者弯折半径过小的问题。另外，模型还原了屏幕基材的边缘倒角细节，在做屏幕压条或者粘接边框设计的时候，可以匹配这个倒角做对应的贴合弧度，避免装配时出现边框硌伤屏幕基材的问题，提升产品的装配良率。
