2.9英寸红黑双色电子墨水显示屏结构设计

　　在嵌入式显示终端、低功耗工业指示面板、户外便携设备的选型过程中，电子墨水屏的应用占比逐年提升，这类依靠环境光反射实现显示的器件，无需持续背光供电，仅在画面刷新时消耗电能，断电后可长期保留显示内容，完全适配电池供电、长期户外部署、低运维需求的场景。本次涉及的2.9英寸红黑双色电子墨水屏，在常规黑白电子纸的基础上增加了红色像素通道，可在不提升整体功耗的前提下实现警示信息、关键参数的高亮标注，相比传统单色墨水屏的信息层级更清晰，相比全彩墨水屏的刷新速度更快、驱动逻辑更简单，更适合工业状态指示、仓储价签、户外便携仪表这类对色彩丰富度要求不高，但需要重点信息突出的应用场景。

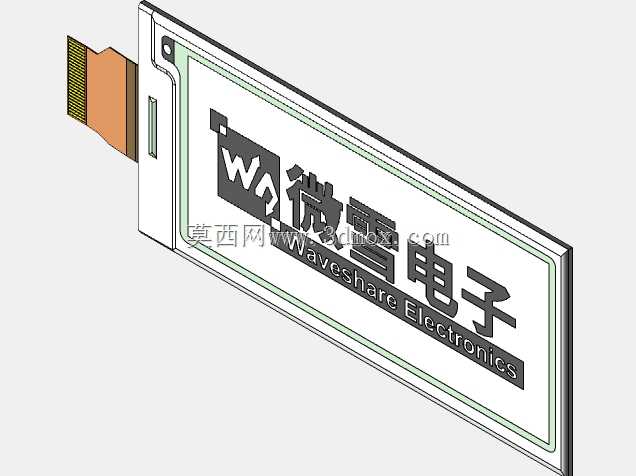

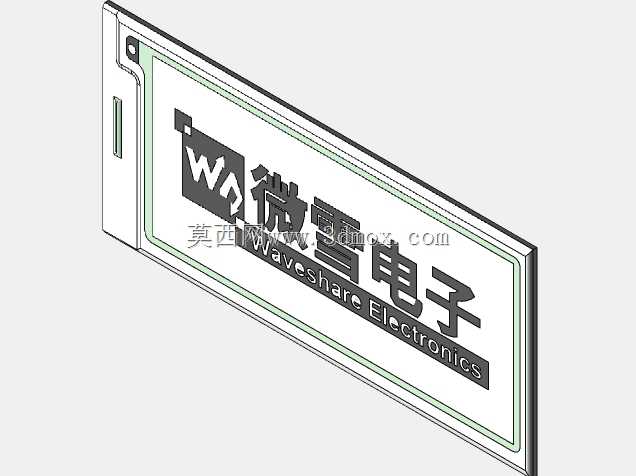

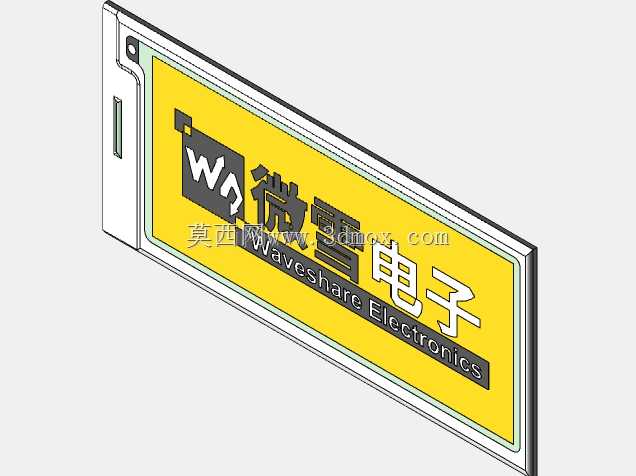

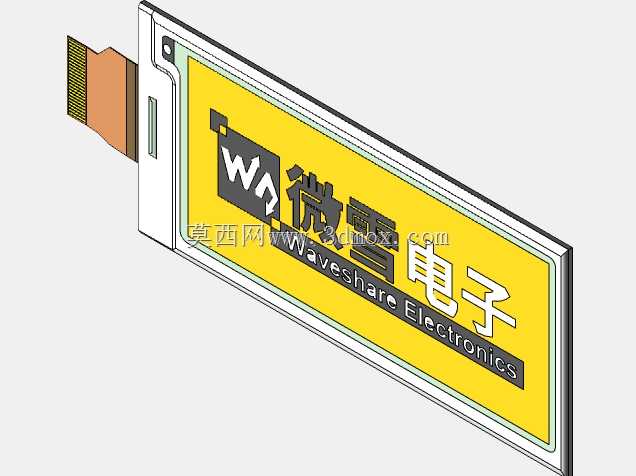

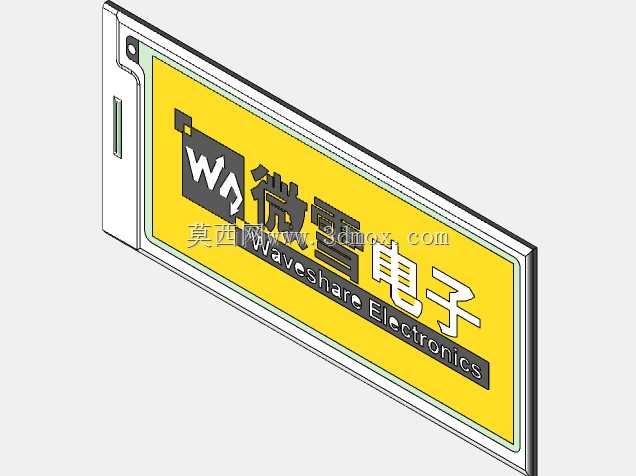

　　从结构设计层面来看，这款显示屏的整体外形采用窄边框设计，有效显示区域占比控制在合理范围，既保证了屏幕边缘的结构强度，也尽可能压缩了器件整体占用的安装空间。屏幕本体采用层压复合结构，从上到下依次为表面防眩光保护层、电子墨水胶囊层、TFT驱动基板、底部补强钢片，各层之间通过光学胶贴合，整体厚度控制在毫米级，可适配薄型化设备的内部堆叠需求。屏幕底部引出的FPC柔性排线采用金手指接口设计，排线长度预留了足够的弯折余量，可根据设备内部主板的安装位置调整排线走向，避免装配过程中出现排线拉扯、弯折半径过小导致的线路断裂问题，排线接口处做了补强处理，反复插拔也不会出现焊盘脱落的情况。

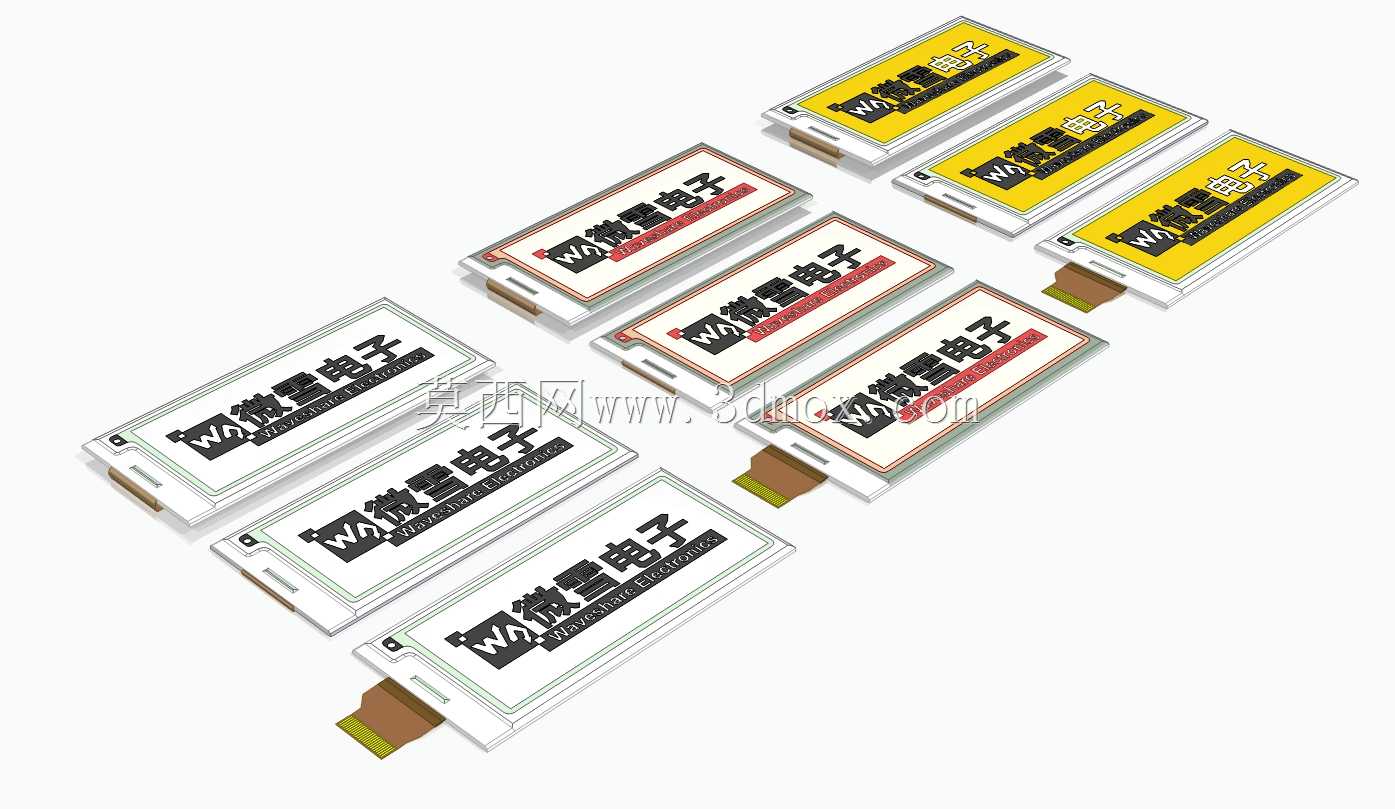

　　安装方式的设计是这款显示屏的核心结构亮点，不同于常规显示屏仅支持单一的平装固定方式，这款屏幕同时适配三种不同的安装结构：第一种是折叠式叠装结构，可将多块屏幕通过侧边的定位卡扣拼接成更大尺寸的显示阵列，拼接缝隙控制在极小范围，适合需要组合显示大尺寸内容的场景，比如多屏拼接的工位状态看板；第二种是折叠式平装结构，可将屏幕通过背部的折叠支架调整显示角度，无需额外设计屏幕支撑结构，直接固定在设备面板上即可实现0到90度的角度调节，适配不同安装高度下的观看视角需求；第三种是常规平装结构，通过屏幕四周预留的定位孔，直接用螺丝将屏幕固定在设备面板的预留窗口上，安装后屏幕表面与设备面板齐平，整体外观整洁，防护性能更好，适合嵌入式安装的工业设备使用。

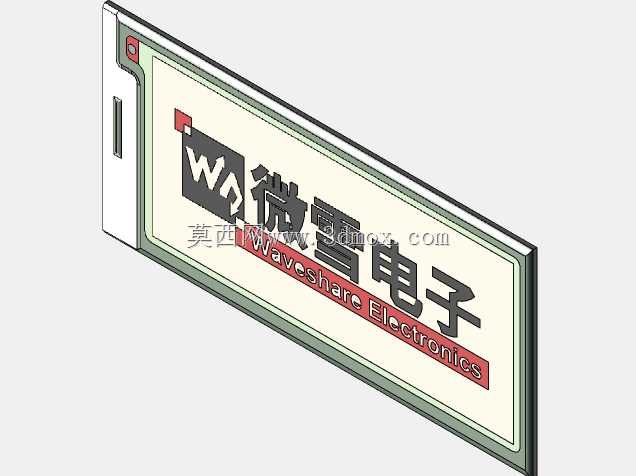

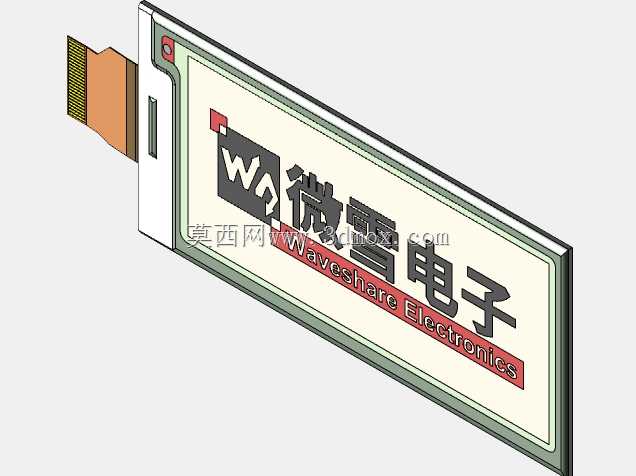

　　从功能特性来看，这款红黑双色墨水屏的红色像素采用独立驱动逻辑，刷新时可单独控制红色区域的电荷分布，不会出现黑白像素与红色像素串色的问题，红色显示饱和度足够，在强光环境下也能清晰识别，完全满足警示标识、关键数值高亮的使用需求。屏幕表面的防眩光保护层做了硬化处理，表面硬度达到日常使用的防刮要求，普通擦拭、轻微触碰不会留下划痕，适合户外无人值守的设备使用。驱动层面兼容主流的开源硬件平台，IO口电平匹配常规的3.3V单片机系统，无需额外添加电平转换电路，硬件设计时只需按照引脚定义连接SPI通讯线路与 busy 状态检测引脚即可完成硬件对接，驱动代码可直接适配通用的墨水屏驱动库，大幅缩短产品开发周期。

　　在实际选型与结构适配过程中，需要重点关注屏幕的安装边界尺寸：屏幕的整体外形长宽尺寸需要与设备面板的预留开口做公差匹配，预留单边0.1到0.2mm的装配间隙，避免加工公差导致屏幕无法装入；屏幕背部的元器件凸起高度需要在设备内部堆叠时预留足够的避让空间，避免背部元器件与主板、电池等其他部件发生干涉；FPC排线的弯折区域需要避开设备内部的尖锐结构，弯折半径不能小于排线的最小允许弯折半径，避免长期使用后排线内部铜箔断裂；如果采用平装嵌入式安装，屏幕表面与面板之间需要添加薄型泡棉胶圈，既可以填充装配间隙，也能起到防尘防水的作用，提升设备整体的防护等级。如果采用多屏拼接的折叠安装方式，需要注意相邻屏幕之间的定位卡扣配合公差，保证拼接后屏幕表面处于同一平面，不会出现高低差影响显示效果，同时拼接后的整体结构需要做背部支撑，避免长期使用后屏幕连接处出现变形。

　　不同于传统的LCD、OLED显示屏，电子墨水屏的刷新过程需要一定的刷新时间，因此在结构设计时不需要考虑屏幕发热的散热问题，屏幕工作时的整体功耗极低，长时间工作也不会出现明显的温升，设备内部无需为屏幕预留散热空间，进一步压缩了设备的整体体积。同时由于电子墨水屏依靠环境光反射显示，在强光环境下的显示效果反而更好，不会出现传统显示屏强光下看不清内容的问题，非常适合户外部署的太阳能供电设备、便携检测仪器、仓储电子价签等场景使用。红黑双色的配置也让这款屏幕的适用场景比普通黑白墨水屏更广，比如在工业设备的状态显示中，正常运行状态用黑色文字显示参数，故障报警时用红色文字显示故障代码，操作人员可以快速识别设备状态，无需额外添加指示灯，简化了设备的面板设计。
